Хімічна технологія та інженерія

ПІДСЕКЦІЯ МЕТАЛУРГІЙНЕ ПАЛИВО ТА ВІДНОВНИКИ

Удосконалення методів визначення реологічних властивостей електродних пеків для виробництва вуглеграфітових матеріалів

Копаниця Г.О., керівник доц. Малий Є.І.

Національна металургійна академія України

Виробництво вуглеграфітових виробів обумовлюється процесом взаємодії вуглецевих наповнювачів (графітований кокс, графіт, термоантрацит, голчатий нафтовий кокс та ін.) з розплавленим пеком - зв’язуючим компонентом електродних мас. Важливо відзначити, що ефективність взаємодії рідинної фази пеку в процесі отримання вуглецевих виробів в значній мірі залежить від крайового кута змочування, який утворюється на межі рідинної та твердої фаз.

Так, використовуючи метод "лежачої" краплі, був оцінений середньо- температурний пек на крайовий кут змочування по запропонованій нами методиці (рис.1): пек марки «Б» в кількості 15 гр. пресується на штемпельному пресі у вигляді брикету, після чого встановлюється на еталонну графітну підкладку, що знаходиться в кварцовому стакані з притертою кришкою. Потім кварцовий стакан через відросток з краном наповнюється аргоном і встановлюється у сушильну шафу з дверцями які мають оглядове віконце. Режим нагріву в печі задається автоматично від 0 до 250 °С із швидкістю 3°С/хв. і в міру необхідності (залежно від використовуваного пеку) через кожні 10°С проводиться фіксація досліджуваного зразка на цифровий фотоапарат через оглядове віконце. Після експерименту визначається крайовий кут змочування залежно від температури та відображається у вигляді графічної інтерпретації (рис.2).

Рис.1 Схема находження брикету з пеку: 1.Кварцевий стакан з кришкою; 2.Графітова підкладка; 3.Брикет із пеку; 4.Відросток з краном для аргону

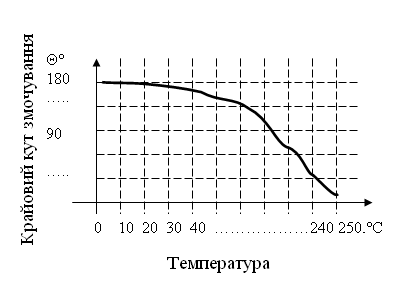

Рис.2 Графічна інтерпретація процесу

змочування

Таким чином встановлено, що визначений показник відповідає загальному принципу явищ, які відбуваються при змочуванні, і дає можливість більш доцільніше оцінити процеси, які йдуть при виробництві графітованих виробів.

Складання вугільних шихт для коксування зі застосуванням параметра марочного відношення

Панченко Л.А., керівник: ас. Коверя А.С.

Національна металургійна академія України

В сучасних умовах нестабільною за якістю сировинної бази коксування і її нерівномірного постачання особливе значення набувають методи оцінки вугілля і їх сумішей. Як правило, на КХП вивчають властивості окремих марок вугілля, приймаючи для вугільних шихт адитивне значення. Проте спікливі властивості вугільних сумішей, які обумовлюють якість коксу, не підкоряються правилу адитивності.

Метою роботи було складання вугільних шихт для коксування зі застосуванням параметра марочного відношення, який представляє з себе відношення суми добре спікливої частини суміші до слабко спікливої. Були розраховані параметри марочного відношення для різних методів оцінки спікливості вугілля і встановлений їх взаємозв'язок з фізико-хімічними та фізико-механічними властивостями коксу.
