Суперсети и выделение адресов

Предположим, что компании XYZ требуются адреса для 400 рабочих станций. При использовании основанной на классах системы адресации компания XYZ могла бы обратиться к центральному агентству по выделению адресов с просьбой выделить ад­рес класса В. Если бы компания получила адрес класса В, а затем использовала его для адресации одной логической группы из 400 рабочих станций, то десятки тысяч адресов оказались бы неиспользуемыми. Вторым возможным решением для компании XYZ был бы запрос двух адресов класса С, которые вместе давали бы 508 (2 * 254) адресов. Недостатком такого решения было бы то, что компании XYZ пришлось бы осуществ­лять маршрутизацию между своими собственными логическими сетями, а Internet- маршрутизаторам, не имеющим установок по умолчанию (стандартных), пришлось бы поддерживать две таблицы маршрутизации для сети XYZ вместо одной.

При использовании системы адресации без классов применение суперсетей по­зволяет компании XYZ получить требуемое ей адресное пространство без неэффек­тивной затраты адресов или увеличения без необходимости размеров таблиц мар­шрутизации. Используя адресацию CIDR компания XYZ запрашивает адресный блок у своего провайдера службы Internet, а не у центрального агентства, такого как InterNIC. Internet-провайдер оценивает потребности компании и выделяет ей адрес­ное пространство из своего собственного крупного блока CIDR-адресов. При этом провайдер принимает на себя решение задачи управления адресным пространством в системе адресации без классов.

При использовании такой системы маршрутизаторы Internet хранят только один обобщенный маршрут к сети провайдера (маршрут к суперсети), а провайдер хранит маршруты, которые относятся к сетям своих пользователей. Такой подход радикаль­но уменьшает размер таблиц Internet-маршрутизации.

В следующем примере компания XYZ получает от провайдера два смежных блока адресов класса С — 207.21.54.0 и 207.21.55.0. Из затененного блока в табл. 2.3 видно, что эти сетевые адреса имеют общий 23-битовый префикс 11001111 00010101 0011011.

Таблица 2.3 Суперсети и выделение адресов

Номер сети	Первый октет	Второй октет	Третий октет	Четвертый октет
207.21.54.0	11001111	00010101	00110110	00000000
207.21.55.0	11001111	00010101	00110111	00000000

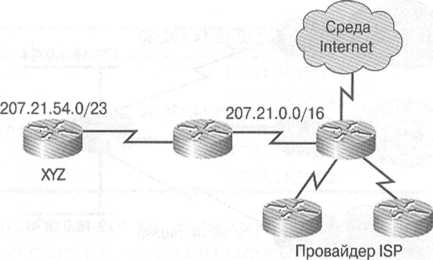

При использовании суперсети с 23-битовой маской (207.21.54.0 /23) адресное про­странство обеспечивает для рабочих станций значительно более 400 адресов (2⁹ или 512) без напрасной затраты адресов класса В. В условиях, когда в качестве управляющей ин­станции блока-CIDR адресов выступает Internet-провайдер, сети его пользователей, сре­ди которых находится и сеть компании XYZ, могут быть анонсированы среди маршрути­заторов Internet как одна суперсеть. На рис. 2.1 Internet-провайдер управляет блоком из 256 адресов класса С и анонсирует их используя 16-битовый префикс 207.21.0.0/16.

Рис. 2.1. Адресация CIDR

Адресация CIDR позволяет Internet-провайдерам иерархически распределять смежные блоки адресов и управлять ими, а адресное пространство протокола IPv4 обладает следующими преимуществами:

• эффективное выделение адресов;

• уменьшение количества записей в таблицах маршрутизации.
