Конфигурирование полосы пропускания в сетях nbma

При проектировании протокола E1GRP в среде нешироковещательной сети множественного доступа (nonbroadcast multiaccess — NBMA), такой как сеть протокола Frame Relay, необходимо придерживаться следующих трех правил:

■ Скорость передачи данных протокола EIGRP не должна превышать согласованной скорости передачи информации (committed information rate — CIR) виртуального канала (virtual circuit — VC);

■ Агрегированный (совокупный) объем данных протокола EIGRP по всем виртуальным каналам не должен превышать скорость канала на интерфейсе;

■ Полоса пропускания, выделенная протоколу EIGRP на каждом канале VC должна быть одной и той же в обоих направлениях.

При правильном понимании этих правил и следовании им протокол EIGRP эффективно работает в среде распределенной сети WAN. Если при конфигурировании протокола EIGRP в сети WAN не приняты соответствующие меры предосторожности, то потоки данных EIGRP могут вызвать в сети переполнение.

Конфигурирование полосы пропускания в многоточечной сети

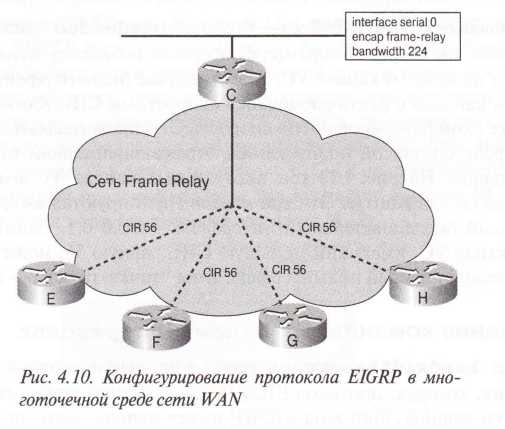

Задание в конфигурации команды bandwidth в среде NBMA зависит от того, как спроектированы виртуальные каналы VC. Если в многоточечной конфигурации последовательный канал имеет много каналов VC и все эти каналы равномерно совместно используют полосу пропускания, то в команде bandwidth должна быть задана полоса пропускания, равная сумме всех скоростей C1R. Например, в сети на рис. 4.10 скорость CIR каждого канала VC установлена равной 56 Кбит/с и, поскольку имеется 4 канала VC, полоса пропускания должна быть установлена равной 224 (4 х 56).

Конфигурирование полосы пропускания в гибридной многоточечной сети

Если в многоточечной сети каналы VC имеют разные скорости передачи, то требуется более сложное конфигурирование. При этом могут быть применены два основных подхода, описанные ниже.

• Выбрать наименьшую для всех каналов скорость CIR и умножить ее на количество виртуальных каналов VC—Как показано на рис. 4.11, такой подход применен к физическому интерфейсу. Недостаток такого подхода состоит в том, что каналы с большой полосы пропускания могут оказаться недозагруженными.

• Использование подынтерфейсов—Команда bandwidth может быть сконфигурирована на каждом подынтерфейсе, что позволяет использовать разные скорости на каждом канале VC. В этом случае подынтерфейсы конфигурируются для каналов с различающимися скоростями CIR. Каналы, имеющие одну и туже сконфигурированную скорость CIR представляются как единый подынтерфейс с полосой пропускания, отражающей совокупную скорость CIR всех каналов. На рис. 4.12 три виртуальных канала VC имеют одинаковую CIR, равную 256 Кбит/с. Эти три канала группируются вместе как один многоточечный последовательный интерфейс—serial 0.1. Единственный остающийся канал VC, имеющий меньшую CIR, равную 56, может быть определен как последовательный подынтерфейс типа “точка-точка" — serial 0.2.

Использование команды ip bandwidth-percent

Команда ip bandwidth-percent задает в процентном отношении часть полосы пропускания, которую протокол EIGRP может использовать на каком-либо интерфейсе. По умолчанию протокол EIGRP может использовать до 50% полосы пропускания интерфейса для обмена информацией маршрутизации. При вычислении этой процентной части команда ip bandwidth-percent использует значение, установленное командой bandwidth.

Команду ip bandwidth-percent следует использовать в тех случаях, когда установленная для канала полоса пропускания не соответствует его истинной скорости. Значение полосы пропускания может быть искусственно занижено по различным причинам, в частности, для управления метрикой маршрутизации или для того, чтобы отрегулировать избыточную нагрузку в многоточечной конфигурации протокола Frame Relay. Независимо от причины занижения, следует сконфигурировать EIGRP таким образом, чтобы заменить искусственно заниженную установку полосы пропускания на более высокое значение с помощью команды ip bandwidth-percent. В некоторых случаях значение, задаваемое этой командой, может даже превышать 100%.

Например, предположим, что реальная полоса пропускания последовательного канала маршрутизатора равна 64 Кбит/с, однако ее значение искусственно занижено и установлено равным 32 Кбит/с. На рис. 4.13 показано как следует изменить поведение протокола EIGRP таким образом, чтобы он ограничивал объем потоков данных протокола маршрутизации реальной полосой пропускания последовательного интерфейса. В приведенном примере конфигурации для процесса EIGRP, функционирующего для автономной системы 24, полоса пропускания в процентах для последовательного интерфейса serial 0 устанавливается равной 100%. Поскольку 100% от 32 Кбит/с равно 32 Кбит/с, протоколу EIGRP предоставляется возможность использовать половину реальной полосы пропускания, равной 64 Кбит/с. Более подробно эта ситуация проиллюстрирована на рис. 4.13.
