Конфигурирование информации номеронабирателя ddr

Конфигурирование интерфейса DDR включает в себя несколько этапов. Прото­кол РРР конфигурируется на интерфейсе номеронабирателя таким же образом, как и на последовательном интерфейсе. Протокол РРР является протоколом канального уровня, который функционирует в В-каналах.

В примере 14.9 показано конфигурирование протокола РРР на интерфейсе DDR.

Пример 14.9. Конфигурирование протокола РРР на DDR-интерфейсе

Home (config) #usemame Central password cisco Home(config)#interface bri0/0 Home (config-if) #exicapsulation ppp Home(config-if)#ppp authentication chap Home(config-if)#ip address 10.1.0.1 255.255.255.0 Home#show running-config hostname Home ! isdn switch-type basic-5ess ! ! username Central password cisco interface BRIO ip address 10.1.0.1 255.255.255.0 encapsulation ppp dialer idle-timeout 180 dialer map ip 10.1.0.2 name Central 5552000 dialer-group 1 no fair-gueue ppp authentication chap ! router rip network 10.0.0.0 ! no ip classless ip route 10.10.0.0 255.255.0.0 10.1.0.2 ip route 10.20.0.0 255.255.0.0 10.1.0.2 ! dialer-list 1 protocol ip permit

Необходимо связать список номеронабирателя, определяющий для данного DDR-интерфейса данные, представляющие интерес, с интерфейсом DDR. Это можно сделать с помощью команды dialer-group group-number, как показано в примере 14.10.

Пример 14.10. Команда dialer-group group-number
Home(config-if)#dialer-group 1
Home#show running-config
hostname Home !
isdn switch-type basic-5ess !
username central password cisco
interface BRIO
ip address 10.1.0.1 255.255.255.0
encapsulation ppp
dialer idle-timeout 180
dialer map ip 10.1.0.2 name Central 5552 000
dialer-group 1
no fair-queue
ppp authentication chap !
router rip
network 10.0.0.0 !
no ip classless
ip route 10.10.0.0 255.255.0.0 10.1.0.2
ip route 10.20.0.0 255.255.0.0 10.1.0.2 ! !
dialer-list 1 protocol ip permit

В этой команде параметр group-number задает номер группы номеронабирателя, к которой принадлежит данный интерфейс. Номер группы может быть целым чис­лом в диапазоне от 1 до 10. Этот номер должен соответствовать параметру group-number списка номеронабирателя. Каждый интерфейс может иметь только одну группу номеронабирателя, однако один и тот же список номеронабирателя может быть назначен нескольким интерфейсам (с помощью команды dialer-group).

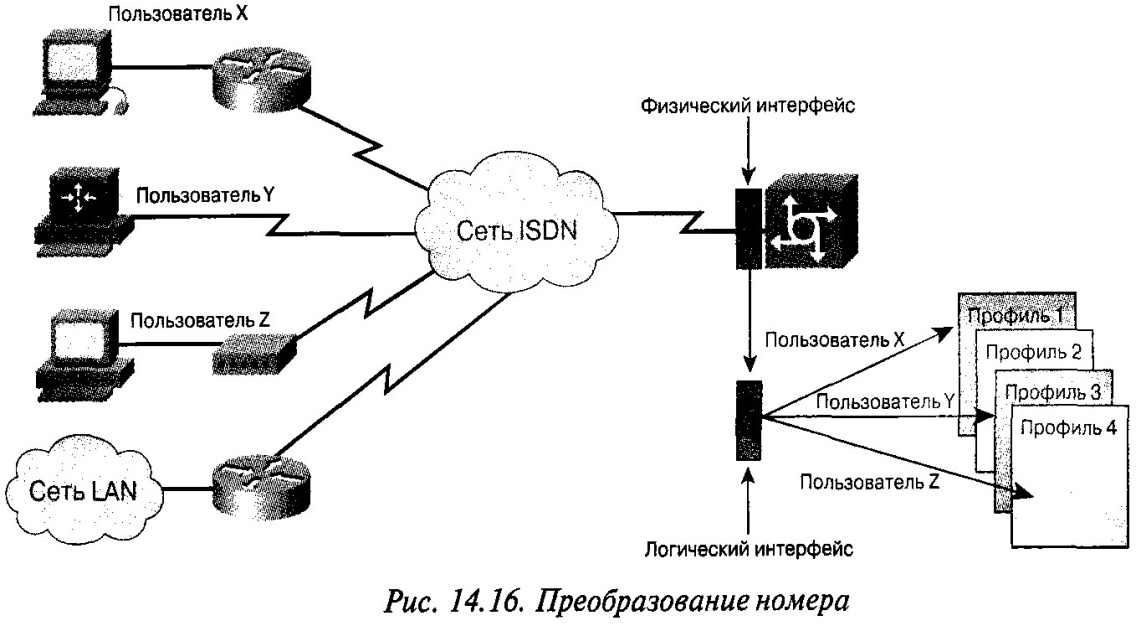

Для удаленного DDR-интерфейса должна быть указана корректная информация на­бора. Это можно сделать с помощью команды dialer map, как показано на рис. 14.16.

Команда dialer map преобразует удаленный протокольный адрес в телефон­ный номер. Эта команда необходима для вызова к нескольким узлам:

Router (config-if) #dialer map protocol next-hop-address [name hostname] [speed 56 | 64] [broadcast] dial-string

Если вызывается только один узел, то следует использовать команду безуслов­ного набора строки вызова, при этом набирается один телефонный номер независи­мо от пункта назначения для данных; этот этап уникален для унаследованной DDR. Хотя эта информация требуется всегда, этапы конфигурирования информации по­лучателя в случае использования профилей номеронабирателя отличаются от тех, которые выполняются для унаследованной DDR.

Для задания количества секунд холостого хода перед отключением вызова ис­пользуется команда dialer idle-timeout seconds. Параметр seconds указывает количество секунд до отсоединения вызова после отправки последнего пакета, пред­ставляющего интерес. По умолчанию это значение равно 120.

Лабораторная работа: конфигурирование унаследованной DDR

В этой лабораторной работе требуется сконфигурировать маршрутизатор ISDN для осуществления вызова унаследованной DDR к другому маршрутизатору с функциями ISDN. Для имитации среды коммутатор/ISDN используется эмулятор ISDN Adtran Atlas550. Канал активизируется только при получении данных протокола HTTP.
