Определение пути

Определение пути (path determination) представляет собой процесс, в котором опре­деляется оптимальное направление, которое поток данных должен избрать в сетевой среде. Как показано на рис. 1.8, этот наилучший путь выбирают маршрутизаторы. Оп­ределение пути происходит на 3-м (сетевом) уровне. При оценке качества путей по се­ти службы маршрутизации используют сетевую топологическую информацию. Эта информация может быть задана сетевым администратором или получена путем изуче­ния динамических процессов, происходящих в сети.

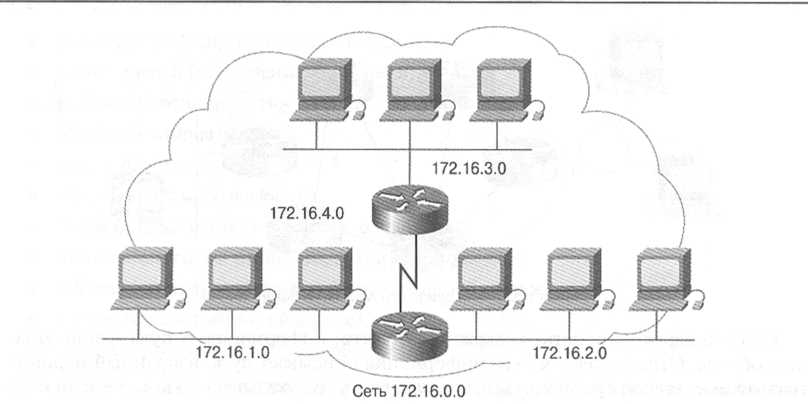

Рис. 1.7. Разделение сети на подсети

Сетевой уровень обеспечивает подключение к сети и предоставляет службу нега­рантированной доставки пакета из одного конца в другой, т.е. до своего пользователя, транспортного уровня. Сетевой уровень при пересылке пакета от сети-источника к се­ти-получателю маршрутизатор использует данные, содержащиеся в таблице маршру­тизации. После того как маршрутизатор выбрал путь, он направляет пакет, получен­ный на одном интерфейсе, на другой интерфейс в соответствии с выбранным опти­мальным путем.

Рис. 1.8. Определение маршрута

Обмен информацией о путях

Рис. 1.9. Маршруты передачи данных

Для того, чтобы найденный путь действительно оказался самым эффективным, в сети должна постоянно присутствовать информация о доступных путях между маршрутизаторами. Как показано на рис. 1.9, каждая линия между маршрутизатора­ми имеет свой номер, который маршрутизаторы могут использовать в качестве сете­вого адреса. Этот адрес должен содержать информацию, которую можно было бы использовать в процессе маршрутизации.

Сетевой адрес устройства содержит две части: информацию о пути и информа­цию об узле. Относящаяся к пути информация описывает путь, избранный маршру­тизатором в сетевой среде; часть, относящаяся к узлу, указывает на конкретный порт или устройство в сети. Маршрутизатор использует сетевой адрес для определения номера сети отправителя или получателя. На рис. 1.10 показаны три сети, исходя­щих из маршрутизатора и три узла, имеющих общий адрес сети, равный 1. В некото­рых протоколах сетевого уровня эта связь устанавливается сетевым администрато­ром согласно заранее составленному плану сетевой адресации. В других протоколах такого типа назначение адресов является частично или полностью динамическим.

Сеть	Узел
1	1
	2
	3
2	1
3	1

Рис. 1.10. Схемы адресации

Согласованность адресов 3-го уровня в пределах всей сети увеличивает эффектив­ность использования полосы пропускания, предотвращая ненужные широковеща­тельные сообщения. Широковещание вызывает значительное увеличение потока и по­терю производительности всеми устройствами, которым не требуется получать такие сообщения. Использование согласованной адресации “из конца в конец” для пред­ставления пути между точками среды позволяет сетевому уровню найти путь к месту назначения без непроизводительного использования устройств и связей сети.
