§130. Визначення координат розпознаків полярним і паралактичним способами Полярний спосіб

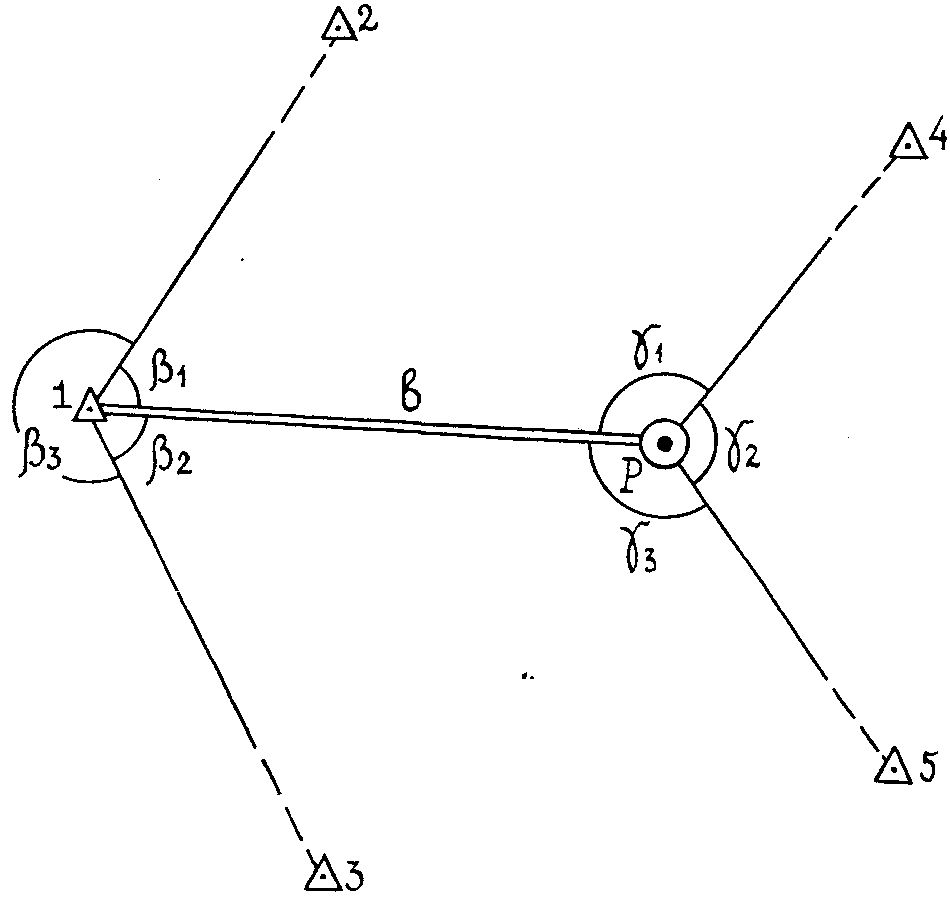

Полярний спосіб (вус) визначення координат розпознаків застосовують в випадках, коли розпознак знаходиться близько від пункту тріангуляції (Рис.159).

Д

Рис.159

ля визначення координат розпознака, міряють віддаль “b” (базис) від пункту

тріангуляції до розпознака в прямому і зворотному напрямах, а на пункті тріангуляції (1) теодолітом міряють прилеглі кути ₁ і ₂ між базисом і суміжними пунктами тріангуляції (2, 3). Крім цього для контролю на розпознаку (Р) теодолітом міряють кути ₁ і ₃ між базисом і суміжними пунктами тріангуляції (4, 5).

В випадках, коли безпосередньо на місцевості виміряти базис “b” не можливо, його визначають як неприступну відстань.

Координати обчислюють в такій послідовності:

1. Розв’язуючи обернені геодезичні задачі, визначають дирекційні кути ліній 1-2 і 1-3, тобто _1-2 і _1-3

2. Двічі визначають дирекційний кут виміряної лінії “b” ;і обчислюють середнє значення дирекційного кута лінії 1-Р з двох його значень

3. Обчислюють прирости координат і координати розпознака за формулами:

;

;

4. Для контролю правильності обчислення координат розпознака обчислюють дирекйійний кут лінії 4-Р, тобто _4-р і віддаль 4-Р=d, розв’язуючи обернену геодезичну задачу.

5. Обчислюють кут _1обч, як різницю дирекційних кутів _4-р–_1-р=_1обч (правий напрям мінус лівий напрям) і порівнюють його з кутом _1вим. _1обч–_1вим=. Розходження “” не повинні перевищувати:

При d км	2.2	2.7	3.3	4.0	5.0	6.7	10.0
	330	230	200	140	120	100	40

Паралактичний спосіб

Якщо між пунктом тріангуляції (1) і розпознаком (Р) немає видимості, то для визначення координат розпознака можна застосувати паралактичний спосіб (Рис.160).

С

Рис.160

уть способу полягає в наступному: на місцевості вибирають два базисиb₁ і b₂, кінці яких зручні для спостережень з пункту тріангуляції і розпознака,

міряють їх в прямому і зворотному напрямах.

В трикутниках теодолітом міряють по два кути в їх вершинах; треті кути в цих трикутниках одержують як доповнення до 180. За теоремою синусів обчислюють всі сторони цих трикутників і по вичислених сторонах і їх дирекційних кутах двічі, як в теодолітних ходах (1-Доп-1-Р і 1-Доп-3-Р) обчислюють координати розпознака.

§131. Визначення координат розпознаків способами знесення координат та лінійною засічкою

С

Рис.161

посіб знесення координат застосовують в тих випадках коли розпознак знаходиться поблизу точки координати якої відомі (водонапірнабашта, фабрична

труба і т.п.), але на ній неможливо виміряти теодолітом прилеглі кути і віддаль від точки до розпознака (Рис.161).

В таких випадках на місцевості міряють базиси b₁ і b₂, а теодолітом кути 1, 2, 3, 4, 5, 6. Обчислення координат розпознака виконують в такій послідовності:

1. В трикутниках 1РДоп-1 і 1РДоп-2 визначають кути І і ІІ І=180–(2+5); ІІ=180–(3+6) і за теоремою синусів двічі визначають сторону 1-Р=S

;

Розходження S₁-S₂=f_абc не повинно перевищувати 1/1000 довжини S.

2. Розв’язуючи обернену геодезичну задачу, визначають дирекційний кут і горизонтальну проекцію лінії 1-2

3. В трикутнику 1 2 Р визначають кути  і 

4. Обчислюють дирекційний кут лінії 1-Р:

5. Маючи дирекційний кут лінії 1-Р і її довжину “S” обчислюють координати розпознака:

;

;

Контроль правильності обчислення координат одержують з обчислення кута “4”, який не використовувався в обчисленні координат розпознака. Для цього за допомогою координат розпознака “Р” і пункту тріангуляції “3” обчислюють дирекційний кут .Після цього обчислюють кут “4”, як різницю дирекційних кутів. Одержане значення кутапорівнюють з значенням кута, розходження не повинно перевищувати допусків приведених в §130.

Лінійна засічка

Ззастосуванням в геодезичній практиці різних фазових віддалемірів, стало можливим визначати координати розпознаків лінійними засічками. З цією метою міряють віддалі між розпознаком “Р” і пунктами тріангуляції “А” і “В” (Рис.162).

По виміряних лініях “а” і “b” і координатах пунктів тріангуляції А і В обчислюють координати розпознака. За допомогою координат пунктів тріангуляції “А” і “В” обчислюють дирекцїйний кут лінії _AB і її довжину АВ=Р. Таким чином в трикутнику АРВ відомі всі три сторони а, b, р, можна обчислити всі три кути користуючись формулою: . Якщо кути обчислені правильно, то сума всіх трьох кутів трикутника повинна дорівнювати 180.

Обчисливши всі кути в трикутнику АРВ обчислюють дирекційні кути ліній АР і ВР і маючи виміряні сторони АР=b і AР=а, двічі обчислюють координати розпознака

Якщо розходження обчислених координат розпоанака не перевищує допустимої величини, то обчислюють середнє з двох обчислених значень.
