Трёхмерное моделирование

Используя минимальный размер/Используя максимальный размер. Масштаб будет выдерживаться по минимальному/максимальному размеру поверхности, на которую наносится текстура.

Применять к: Телам. При данном значении параметра, отображение текстуры будет выглядеть более реально. В большей мере это относится к текстурам, отображающим материал-дерево. В этом случае на одной из граней тела будет отображаться срез волокон древесины. При значении параметра «к Граням», все грани тела будут иметь одинаковое отображение текстуры.

Группа “Внутренность”

В данной группе описываются характеристики внутреннего пространства тел: коэффициент преломления, рассеивание света в объёме и др.

Параметры Описание и Масштаб аналогичны вышеописанным параметрам.

Разрешить вращение. Если данный параметр установлен, то текстура, наложенная на внутреннее пространство тела, будет вращаться вместе с телом. В этом случае следует помнить, что ось Х описанной характеристики будет всегда направлена вдоль той грани тела, которая на данный момент имеет самую большую величину.

Дополнительные параметры

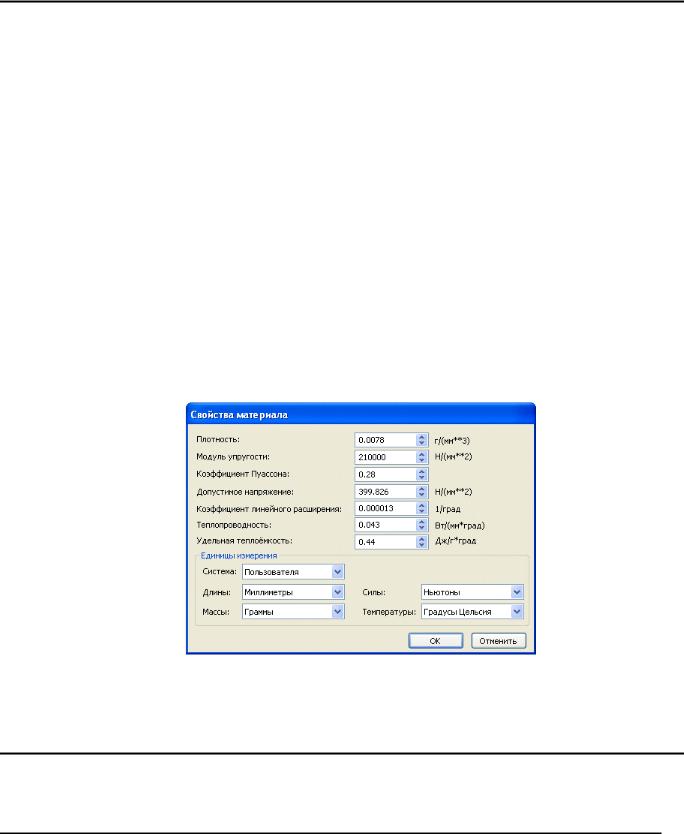

Кнопка [Дополнительно] вызывает окно диалога, в котором можно задать физические характеристики материала. Эти параметры используются при расчёте масс-инерционных характеристик, а также при проведении конструкционных расчётов в модуле анализа.

В верхней части данного окна задаются характеристики. В нижней части окна можно выбрать единицы измерения. При изменении параметров единиц измерения, значения характеристик пересчитываются автоматически.

Нанесение материала на отдельную грань (грани)

Команда «3AM: Наложить материал» позволяет наложить определённый материал на одну или несколько граней модели. Причем при изменении геометрии грани, в результате дальнейших преобразований модели, наложенный на грань материал сохраняется. Команда не изменяет

604

Материалы

геометрию модели, но отображается в дереве модели и представляет собой самостоятельную операцию.

Команду удобно применять в тех случаях, когда необходимо создать иллюзию того, что модель, например, окрашена. При этом материал накладывается лишь на грань, а само тело своего материала не меняет. Поэтому команда не влияет на результаты расчёта масс-инерционных характеристик модели.

Команда «3AM: Наложить материал» вызывается посредством:

После вызова команды, в автоменю, наряду с общесистемными опциями, становятся доступны опции, позволяющие выбрать или отменить выбор граней тела, на которые необходимо нанести материал.

После вызова команды в автоменю автоматически устанавливается опция:

<F> Выбрать грань

С помощью этой опции ведётся выбор граней, на которые накладывается материал.

Если планируется назначить одинаковый материал на несколько граней, то рекомендуется выбрать их все в одной операции наложения материала. Таким образом можно избежать ненужного усложнения структуры модели.

Для выбора накладываемого материала можно воспользоваться “Системной панелью” или вызвать окно диалога параметров команды с помощью опции:

<P> Задать параметры элемента

В окне диалога параметров в пункте «Название материала» нужно задать материал, который необходимо наложить на грани. Материал задаётся посредством выбора его из списка. Выбранный материал можно отредактировать, вызвав команду «3MT: Редактировать материалы» (см. описание выше). Это осуществляется при помощи кнопки [Материалы…], которая также находится в окне диалога параметров описываемой операции. Если накладываемый материал совпадает с материалом исходной операции, в окне диагностики выводится соответствующее сообщение.

Для отмены выбора всех граней используется опция:

<K> Отменить выбор всех граней

605
