Повітряно-рідинне очищення приладів башти
Система призначена - для очищення захисного шкла прицілів БПК-1-42, 1ПЗ-3 і прилади ТКН-ЗБ. Вона складається з балона зі стисненим повітрям, трубопроводів, редуктора тиску ИЛ611-150-65, кранів, ежекторів, кранів-перемикачів для рідини, розпилювачів і трубки очищення.
Балон заправляється стисненим повітрям через трубопровід і гнучкий шланг від пневмосистемы машини. Він кріпиться до магазина ПКТ; бак для рідини встановлений за сидінням командира на похилому листі башти.
Кран знаходиться на опорному листі башти, кран — на похилому листі башти ліворуч від оператора, редуктор тиску, що знижує; тиск повітря, розміщений на задньому похилому листі башти.
Кран-перемикач розташований праворуч від сидіння командира на секторі башти, а кран-перемикач - ліворуч від сидіння оператора на похилому листі башти.
При повороті рукоятки крана повітря з балона через редуктор тиску надходить в ежектор і захоплює рідину з баку. Суміш рідини, з повітрям з великою швидкістю, проходячи кран-перемикач, через розпилювач або трубку очищення попадає на захисне скло приладу або прицілу 1ПЗ-3 і очищає їх.
При повороті рукояток кранів повітря надходить в ежектор, разом з рідиною проходить через розпилювач і очищає захисне скло прицілу БПК-1-42.
Порядок очищення приладів башти
Відкрити вентиль балона зі стисненим повітрям і повернути кран.
Для очищення прицілу 1ПЗ-3 встановити кран-перемикач у положення 1ПЗ-3. Після очищення скла кран поставити у вихідне положення.
Для очищення приладу ТКН-ЗБ повернути люк командира так, щоб прилад знаходився проти розпилювача. Встановити кран-перемикач у положення ТКН-ЗБ. Після очищення крани поставити у вихідне положення.
Для очищення прицілу БПК-1-42 встановити кран-перемикач у положення ОТКР. і повернути кран. Після очищення закрити, крани і закрити вентиль балона.
Прилади спостереження
ТНПО-170А призначений - для спостереження за місцевостю в дений час.
Перескопичний, спостережний з обігрівом без збільшення -18 шт.(2-на робочому місці командира,4-на робочому місці мех.водія,8-на робочих місцях десантників,1-на робочому місці десантника у віділені керування,3-на робочому місці оператора-навідника)
Складається з:-корпусу;-нижньої призми;-верхньої призми;-ущільнень;-розьйому.
1
0,13-захисне
шкло;
11-корпус;
12-розьойм;
14-нижня призма;
15-ущільнювач;
16-верхня призма;
ТНП-165А – призначений - для спостереження за місцевостю в дений час перескопичний,смотровий без збільшення-1шт.(на робочому місці десантника у віділені керування) по конструкції подібний до приладу ТНПО-170А на відміну від останього він немає електро обігріву і шторки.
ТНП-350Б - призначений для спостереження за місцевостю в дений час при підняному водовідбивному щитку при подолані водяних перешкод машиною. Перескопичний,смотровий без збільшення-1шт.(на робочому місці механіка водія) в уклдці.
-. Встановлюеться замість середньогоТНПО-170А.
С
кладається
з:-верхнього
та нижнього
корпусів;-призм;-ущільнень;-замка;-розйому;-вимикача

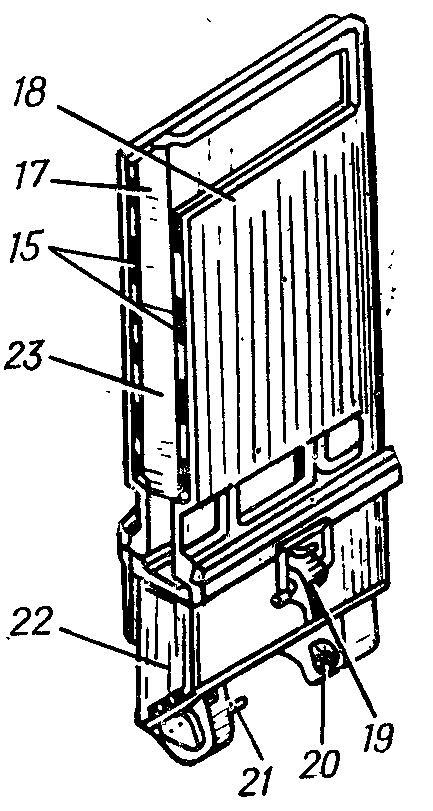

15-ущільнення;
17-верхня призма;
18-прилад ТНП-350Б;
19-замок; 20-розйом; 21-вимикач;
22-нижня призма;
23-проміжна призма;
ТВНЕ-1ПА - призначений для забеспечення водіння вночі і уявляє собою перископічну бінокулярну систему з електроно-оптичними перетворювачами,працюючу в пасивно-активному режимі -бінокулярний,призмений,активно-пасивний збільшення (1-1,2)-1 шт. (на робочому місці мех.водія)
-.Встановлюеться замість середньогоТНПО-170А мех.водія в2-х положеннях-ПО БОЙОВОМУ-в шахту прилада ТНПО-170А.
-по похідному-на зйомному кронштейні перед люком мех-водія.
С
кладається
з:-нижнього,середнього
та верхнього корпусів;-високовольтного
вводу;-шторки з приводом;-оптичної
системи з електроно-оптичними
перетворювачами і системи обігріву.
1-призма;
2-прилад ТВНЕ-1ПА;
3-налобник;
4-окуляр;
5-рукоядка приводу шторки;
6-діафрагма;
7-диск;
8-низьковольтний кабель;
9-високовольтний кабель;
10-блок живлення БТ-6-26Е;
11-запобіжник;
12-розйом високовольтного кабелю;
13-розйом обігріву;
14-високовольтний ввод;
15-стопор;
ТНПТ-1 - призначений для спостереження за місцевостю яка розташована у секторі обзору за спиною навідника в дений час -призмений з обігрівом без збільшення-1 шт.
Розташований-над місцем навідника у спец.гнізді і кріпиться 4-ма. болтами.
1
-розйом;
2-болти кріплення;
3-прокладка;
4-гніздо;
5-прилад ТНПТ-1;
6-кришка;
7-гвинт-барашек;
8-рукоядка приводу кришки.
Висновок:
-
БМП-2 бойовою машиною механізованих підрозділів і має потужне озброєння, що за своїми характеристиками відповідає вимогам сучасного бою.
-
Озброєння машини, прилади прицілювання та спостереження дозволяють в повній мірі вести, як спостереження так і прицільний вогонь по живій силі, вогневим засобам та легко броньованим цілям противника
