СОВРЕМЕННЫЕ СИСТЕМЫ ВПРЫСКА ТОПЛИВА В ДИЗЕЛЬНОМ ДВИГАТЕЛЕ

MODERN FUEL INJECTION SISTEM IN DIESEL ENGINE

В.Д. Мадеев

Сибирский государственный автомобильно-дорожный университет (СибАДИ), Россия, г. Омск

Аннотация. В данной статье рассмотрены основные современные системы управления впрыском топлива в дизельных двигателях. Описаны электронные системы управления для дизелей. Рассмотрены перспективы улучшения показателей топливной экономичности и токсичности отработавших газов при установке на дизель опытных систем управления. Использование электронных пьезоэлектрических устройств позволило произвести увеличение точности впрыска с количественным увеличением фаз впрыска, добиться простоты диагностики и обслуживания.

Фундаментальные и прикладные исследования молодых учёных: материалы Международной научно- практической конференции студентов, аспирантов и молодых учёных, 8-9 февраля 2017 г.

СОВЕРШЕНСТВОВАНИЕ ДВИГАТЕЛЕЙ И ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЕЙ

Фундаментальные и прикладные исследования молодых учёных: материалы Международной научно- практической конференции студентов, аспирантов и молодых учёных, 8-9 февраля 2017 г.

СОВЕРШЕНСТВОВАНИЕ ДВИГАТЕЛЕЙ И ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЕЙ

другими системами, рядный насос громоздок и тяжел, поэтому он широко используется только на мощных автомобильных и тракторных двигателях.

На рисунке 1 изображен рядный ТНВД.

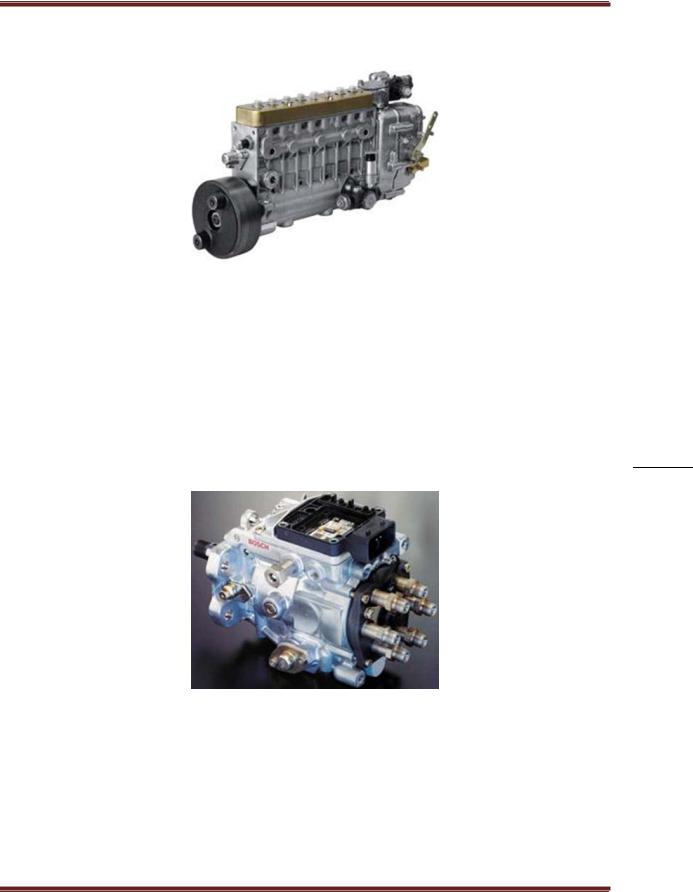

Рисунок 1 – Рядный ТНВД

Основу рядного ТНВД составляют плунжерные пары, число которых равно числу цилиндров. В общем случае, плунжерная пара представляет собой цельнометаллический цилиндр (плунжер), движущийся в гильзе. Двигаясь вверх, плунжер сжимает топливо, по достижении определенного давления открывается нагнетательный клапан, который выпускает сжатое топливо — оно направляется к форсунке, которой впрыскивается в цилиндр. Двигаясь в

обратную сторону, плунжер открывает впускной канал, и пространство над ним наполняется новой порцией топлива. Для заполнения плунжерной пары топливом служит специальный подкачивающий насос.

Плунжеры приводятся в движение кулачковым валом по типу распределительного вала двигателя. Вал приводится в движение двигателем, ТНВД связан с двигателем через муфту опережения впрыска, которая позволяет настраивать работу насоса в зависимости от оборотов 403 и тактов двигателя.

Рисунок 2 – ТНВД распределительного типа

ТНВД распределительного типа (рис. 2) по устройству в целом повторяет рядный ТНВД, однако в нем используется только одна или две плунжерных пары (одна пара может обслуживать от 2 до 6 цилиндров). Принцип работы распределительного насоса сводится к тому, что плунжер двигается не только вверх и вниз, но и одновременно вращается вокруг оси и поочередно открывает выпускные отверстия, через которые топливо под давлением подается к цилиндрам.

Более современный и эффективный тип распределительного ТНВД — роторный. В нем

используется ротор с установленными плунжерами (от 2 до 4, они движутся навстречу друг другу), который вращается и распределяет топливо по цилиндрам.

Фундаментальные и прикладные исследования молодых учёных: материалы Международной научно- практической конференции студентов, аспирантов и молодых учёных, 8-9 февраля 2017 г.

СОВЕРШЕНСТВОВАНИЕ ДВИГАТЕЛЕЙ И ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЕЙ

Распределительный насос компактен и легок, однако он требует более тщательной настройки, поэтому сегодня для его управления широко применяются электронные регуляторы.

На рисунке 3 представлена система с насос-форсункой, в которой объединены форсунка и

насосная секция, а в основе лежит все та же плунжерная пара.

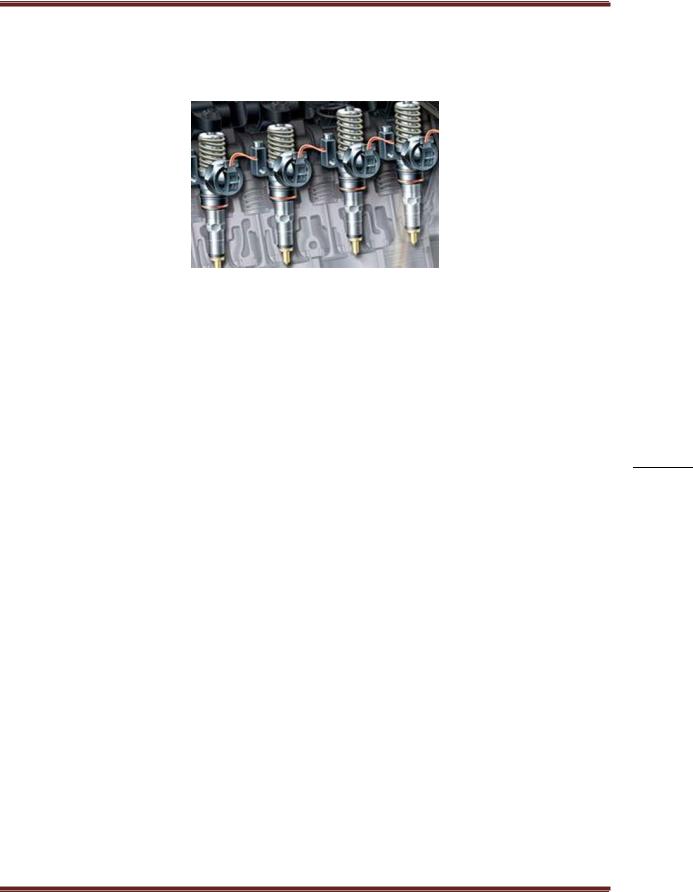

Рисунок 3 – Система с насос-форсункой

Преимущество такого решения в том, что оно позволяет легко регулировать подачу топлива в каждый цилиндр, а при выходе из строя одного насоса остальные останутся в строю.

Насос-форсунка имеет большое преимущество, так как управлять ею можно с помощью распределительного вала двигателя, который расположен в головке цилиндров, то есть — там

же, где и форсунки. Так что здесь не нужно использовать отдельную систему привода, а достаточно использовать уже имеющийся вал ГРМ.

Насос-форсунка достаточно широко используется на дизельных двигателях грузовых

автомобилях, а также на двигателях внедорожников.

Электронная система впрыска топлива Common Rail

На рисунке 4 представлена Common Rail — самая современная система впрыска топлива, 404

которая может обеспечить наилучшие характеристики работы двигателя.

Эта система стала использоваться с конца 1990-х годов компанией Bosch, и к сегодняшнему

дню ею оснащается практически три четверти всех сходящих с конвейеров дизельных двигателей [1].

В отличие от традиционных дизелей с низким давлением подачи топлива (с рядными насосами или насос-форсунками), такой двигатель оборудован аккумулятором топлива -

рампой, куда под большим давлением (от 1350 до 2500 бар) подается дизельное топливо и далее распределяется между электрическими форсунками с соленоидными клапанами или с пьезокристаллами внутри. Последние поколения систем Common Rail отличаются применением пьезоэлектрических инжекторов для увеличения точности впрыска с количественным увеличением фаз впрыска, а также повышением давления подачи топлива в рампу (свыше 2500 бар).

Конструкция имеет два контура давления подачи топлива – низкое давление до ТНВД (от

вакуума до 6 бар) и высокое давление от ТНВД до форсунок (от 1350 до 2500 бар). В зависимости от конфигурации, погружной электрический насос в баке или вакуумный насос на задней части ТНВД поставлет дизельное топливо через подогреватель топлива и фильтр к насосу высокого давления. ТНВД приводится в работу двигателем (через ремень или распределительный вал) и направляет топливо под высоким давлением в рампу. Для нормальной работы системы необязательно поддерживать постоянное высокое давление. Трубки рампы имеют одинаковую длину и заканчиваются форсунками. На рампе также расположен регулятор давления, который отправляет лишнюю часть топлива обратно в топливный бак через охладитель [4].

На современных двигателях Common Rail полностью управляется электроникой. Блок управления на основе данных с нескольких датчиков определяет количество подаваемого топлива, моменты его подачи в цилиндры и т.д. Это позволяет достичь наилучшей работы двигателя и снизить его токсичность на всех режимах[5].

Фундаментальные и прикладные исследования молодых учёных: материалы Международной научно- практической конференции студентов, аспирантов и молодых учёных, 8-9 февраля 2017 г.

СОВЕРШЕНСТВОВАНИЕ ДВИГАТЕЛЕЙ И ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЕЙ

Рисунок 4 – Система Common Rail

По способу управления давлением топлива система Common Rail может иметь несколько вариаций:
