- •Предисловие
- •Предисловие
- •Предисловие
- •12 Глава первая
- •14 Глава первая
- •16 Глава первая
- •18 Глава первая
- •20 Глава первая
- •22 Глава первая
- •24 Глава первая
- •26 Глава первая
- •28 Глава первая
- •30 Глава первая
- •Основные особенности искусственных продуктов питания
- •32 Глава первая
- •Литература
- •Глава первая
- •40 Глава вторая
- •42 Глава вторая
- •Совместимость и взаимодействие белков и полисахаридов в водных средах
- •44 Глава вторая
- •Термодинамическая совместимость белков и полисахаридов
- •46 Глава вторая
- •Глава вторая
- •60 Глава вторая
- •52 Глава вторая
- •54 Глава вторая
- •Электростатическое взаимодействие белков и полисахаридов в водных средах
- •60 Глава вторая
- •61 Физико-химические основы переработки белка в ипп
- •62 Глава вторая
- •63 Физико-химические основы переработки белка в ипп
- •64 Глава вторая
- •Физико-химические основы переработки белка в ипп 65
- •68 Глава вторая
- •Студнеобразное состояние и проблема получения искусственных продуктов питания
- •70 Глава вторая
- •72 Глава вторая
- •{'Лава вторая
- •Физико-химические основы переработки белка в ипп 75
- •76 Глава вторая
- •78 Глава вторая
- •80 Глава вторая
- •82 Глава вторая
- •Смешанные студни
- •84 Глава вторая
- •86 Глава вторая
- •Комплексные студни
- •Глава втораЛ
- •90 Глава вторая
- •Получение анизотропных студней путем деформации двухфазных систем и их перевода в студнеобразное состояние
- •1'Ис. 20. Зависимость степени асимметрии (р) дисперсных частиц от скорости сдвига (д) в студнях капиллярной структуры
- •92 Глава вторая
- •94 Глава вторая
- •96 Глава вторая
- •Ионотропные студни
- •100 Глава вторая
- •102 Глава вторая
- •104 Глава вторая
- •О значении исследований процессов переработки белка в искусственные продукты питания
- •106 Глава вторая
- •116 Глава третья
- •118 Глава третья
- •Белок соевых бобов
- •120 Глава третья
- •121 Белок как сырье для получения ипп.
- •122 Глава третья
- •Производство обезжиренной соевой муки методом непрерывной экстракции гексаном [3, 52]
- •126 Глава третья
- •130 Глава третья
- •13 Табл. 21 приведены сведения об объеме пронзнодстпа и пенах в сша на три основных тина соевых белковых продуктов
- •134 Глава третья
- •136 Глава третья
- •138 Глава третья
- •Белки животного происхождения
- •139 Белок как сырье для получения ипп
- •140 Глава третья
- •141 Белок как сырье для получения ипп
- •Белки дрожжей, водорослей и других одноклеточных
- •142 Глава третья
- •143 Белок как сырье для получения ипп
- •145 Белок как сырье для получения 111111
- •146 Глава третья
- •Аминокислоты
- •147 Белок как сырье для получения ипп
- •148 Глава третья
- •Глава третья
- •154 Глава четвертая
- •155 Способы получения ипп
- •156 Глава четвертая
- •157 Способы получения ипп
- •158 Глава четвертая
- •159 Способы получения ипп
- •160 Глава четвертая
- •Искусственные крупы
- •164 Глава четвертая
- •166 Глава четвертая
- •168 Г лав я четвертая
- •Искусственные макаронные изделия
- •170 Глава четвертая
- •171 Способы получения ипп
- •172 Глава четвертая
- •174 Глава четвертая
- •175 Способы получения ипп
- •Искусственные мясопродукты, имитирующие изделия из рубленоро мяса (имр)
- •176 Глава четвертая
- •177 Способы получения ипп
- •178 Глава четвертая
- •179 Способы получения ипп
- •Известны два основных вида имв, отличающихся составом и
- •180 Глава четвертая
- •181 Способы получения ипп
- •182 Глава четвертая
- •Прядение белковых пищевых волокон и. Их переработка в искусственные мясопродукты
- •Способы получения ипп
- •185 Способьг получения ипп
- •Способы получения ипп
- •188 Глава четвертая
- •189 Способы получения ипп
- •Пищевые связующие для получения имв
- •190 Глава четвертая
- •Искусственные мясопродукты пористой структуры (имп)
- •192 Глава четвертая
- •195 Спосибы получения ипп
- •190 Глава четвертая
- •Искусственный жареный картофель
- •200 Глава четвертая
- •Искусственная зернистая икра
- •203 Способы получения ипп
- •204 Глава четвертая
- •206 Глава четвертая
- •Другие виды искусственных продуктов питания
- •208 Глава, четвертая
- •210 Глава четвертая
- •Литература
- •Глава четвертая
- •Глава четвертая
- •Глава четвертая
- •220 Глава пятая
- •222 Глава пятая
- •226 Глава пятая
- •228 Глава пятая
- •Литература
- •Оглавление
- •Оглавление
Комплексные студни
Наиболее универсальный путь получения комплексных студней основан на явлении образования электростатических комплексов между разноименно заряженными макромолекулами. Образование таких комплексов между белками и кислыми поли-сахаридами рассмотрено выше. К настоящему времени наиболее подробно исследованы свойства комплексных студней желатина— альгинат натрия и желатина—пектин [119, 120, 182, 183], показано также образование комплексных студней желатина—сывороточный альбумин [170] и, по-видимому, также студней крахмал—альгинат кальция [2].
В качестве примера рассмотрим свойства комплексных студней, полученных на основе растворимых и нерастворимых комплексов желатины и альгината натрия [1, 2, 182 ]. Электростатические комплексы желатины и альгината натрия образуются при низкой ионной сило в области рН от 2 до 4,5, где макроионы белка и кислого полисахарида обладают противоположными по знаку зарядами. Изменяя соотношение компонентов при данном значении рН, можно получать как растворимые, так и нерастворимые комплексы.
Нерастворимые комплексы обычно выделяются в виде дисперсных студнеобразных (в случае и жидких) частиц концентрированной фазы (комплексного коацервата). Если концентрированную фазу отделить центрифугированием от равновесной жид-
Физико-химические основы переработки белка в ЙПП 87

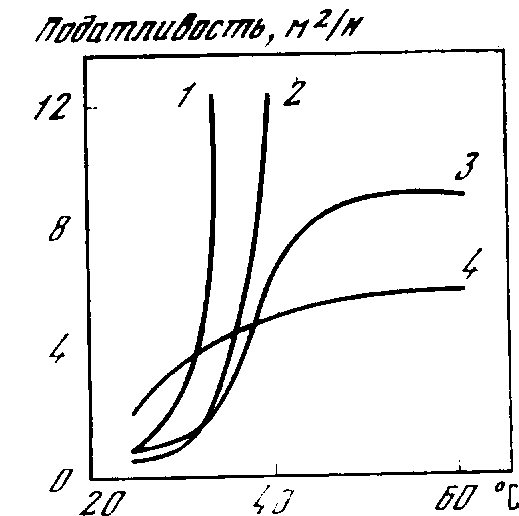

l — 20%-ный студень желатины;
а — студень концентрированной фазы комплексного коацервата (рН 3,5;
желатина — 20%, альгинат — 5%);
3 — комплексный студень, полученный на основе заряженных комплексен (pit 4,20; желатина—5%, а-чьги-н;|Т—2,5%; время старении 5 суток) ;
4 —то же, что и S, но в 7 М растворе мочевинь/
кости и нагреть выше температуры ее плавления, то возникает макроскопический слой комплексного коацервата в виде вязкой жидкости, охлаждение которой сопровождается переходом в студнеобразное состояние. Полученные таким путем комплексные студни не синерируют и не меняют термомеханических свойств в течение длительного времени. На рис. 19 представлены термомеханические кривые студня концентрированной фазы комплексного коацервата, а также студня желатины. Комплексный студень плавится при несколько более высокой (на 7—10°) температуре
и обладает меньшей податливостью.
Более разительно отличаются по свойствам от студней желатины студни, образованные растворимыми комплексами. Для их получения готовят раствор заряженных комплексов желатина—альгинат, который лиофильно высушивают. Лиофилизирован-ный препарат быстро набухает и растворяется в воде при температуре 40° и выше. При охлаждении до 30° раствор переходит в студнеобразное состояние. Свойства таких комплексных студней, полученных на основе заряженных растворимых комплексов желатина—альгинат, существенно зависят от продолжительности старения (см. рис. 19). Свежеприготовленный комплексный студень имеет термомеханическую кривую, подобную кривой для студня желатины, и плавится при температурах 30—40°. По мере старения (термостатирование образца при 10°) термомеханическая кривая приобретает S-образный характер, т. е. наблюдается переход от термообратимого студня к термонеобратимому. В отличие от студней желатины, в области температур 30—40° обнаруживается лишь скачкообразное возрастание податливости при сохранении упругих свойств. Плавление комплексного студня не наблюдается до 80° и выше. Такое изменение свойств комплексного студня происходит через несколько часов после их получения.
По мере дальнейшего старения наблюдается снижение податливости термонеобратимого студня. Спустя 5 суток термо-
