19.3.2. Кінетостатика груп Ассура II виду.
Механізми, утворені із груп Ассура П виду, застосовуються, наприклад, в двигунах внутрішнього згоряння, компресорах і ін.
Накреслимо в масштабі групу Ассура П виду /рис* 19.3, а/ Прикладемо до ланок 2 і 3 у відповідних точках узагальнені сили і . Дію від'єднаних ланок замінимо реакціями в кінематичних парах. Розкладемо невідому реакцію в кінематичній парі А на нормальну і тангенціальну, а в кінематичній парі В реакція буде напрямлена перпендикулярно напрямним і проходитиме через центр шарніра. Тоді ця група Ассура і кожна її ланка буде знаходитися в стані рівноваги. Розглянемо рівновагу другої ланки. Візьмемо суму моментів всіх сил відносно т.В:
/19.12/
/19.13/
Складемо векторне рівняння суми всіх сил, що діють на групу:
/19.14/
Побудуємо план сил в певному масштабі, μF /рис. 19. 3, б/. Вибираємо довільну точку РF - полюс плана сил і з неї відкладемо в масштабі реакцію . Затим, згідно векторного рівняння /19.14/ будуємо план сил. Проведемо лінії дії реакцій і до їх взаємного перетину. 0тримаємо повну реакцію , а для визначення повної реакції сполучимо початок вектора з кінцем вектора .

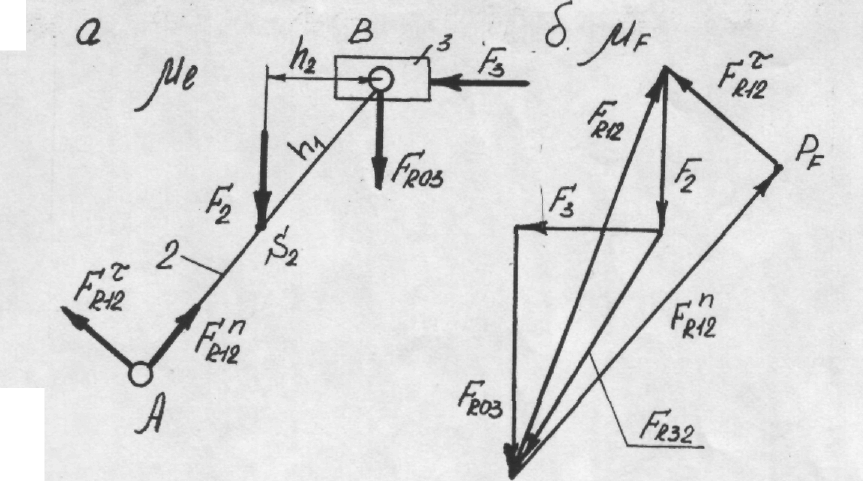

Кінетостатика групи Ассура П кл., П пор., П виду
а - група Ассура П виду; б - план сил
Рис. 19. З
Для визначення реакції в середній кінематичній парі складемо векторне рівняння суми всіх сил, що діють на другу ланку:
/19.15/
На плані сил з'єднаємо кінець вектора із початком вектора Отриманий вектор і буде зображати в масштабі реакцію
19.3.3. Кінетостатика груп Ассура III виду.
Механізми, в склад яких входять групи Ассура Ш виду, застосовуються, наприклад, в стругальних верстатах.
Накреслимо в масштабі групу Ассура Ш виду /рис. 19.4, а/. Прикладемо до ланок 2 і 3 у відповідних точках рівнодійні сили і . Дію від'єднаних ланок замінимо реакціями в кінематичних парах.
Розглянемо спочатку рівновагу третьої ланки, для цього умовно від'єднаємо другу ланку із силами, що діють на неї. Дію від'єднаної ланки 2 на ланку 3 замінимо реакцією яка буде напрямлена перпендикулярно до третьої ланки. Реакцію в кінематичній парі О розкладемо на нормальну і тангенціальну.
Візьмемо суму моментів відносно т.А:
/19.16/
/19.17/
Складемо векторне рівняння суми всіх сил, що діють на третю ланку:
/19.18/
Кінетостатика групи Ассура П кл., П пор., Ш виду
а - група Ассура Ш виду; 6 - план сил
Рис. 19. 4
Побудуємо план сил в масштабі μf /рис. 19.4,6/. Із плана сил знайдемо реакції і .
Затим розглянемо рівновагу групи Ассура в цілому. Складемо векторне рівняння суми всіх сил, що діють на групу:
/19.19/
На плані сил /рис. 19. 4, б/ до кінця вектора сили прикладемо вектор сили .З’єднаємо кінець вектора сили з початком вектора . Отримаємо вектор Примітка. Якщо = 0, то
