9.2. Кут тиску та кут передачі руху.
Одним з найважливіших розрахункових параметрів кулачкового механізму є кут передачі руху γ або кут тиску α.

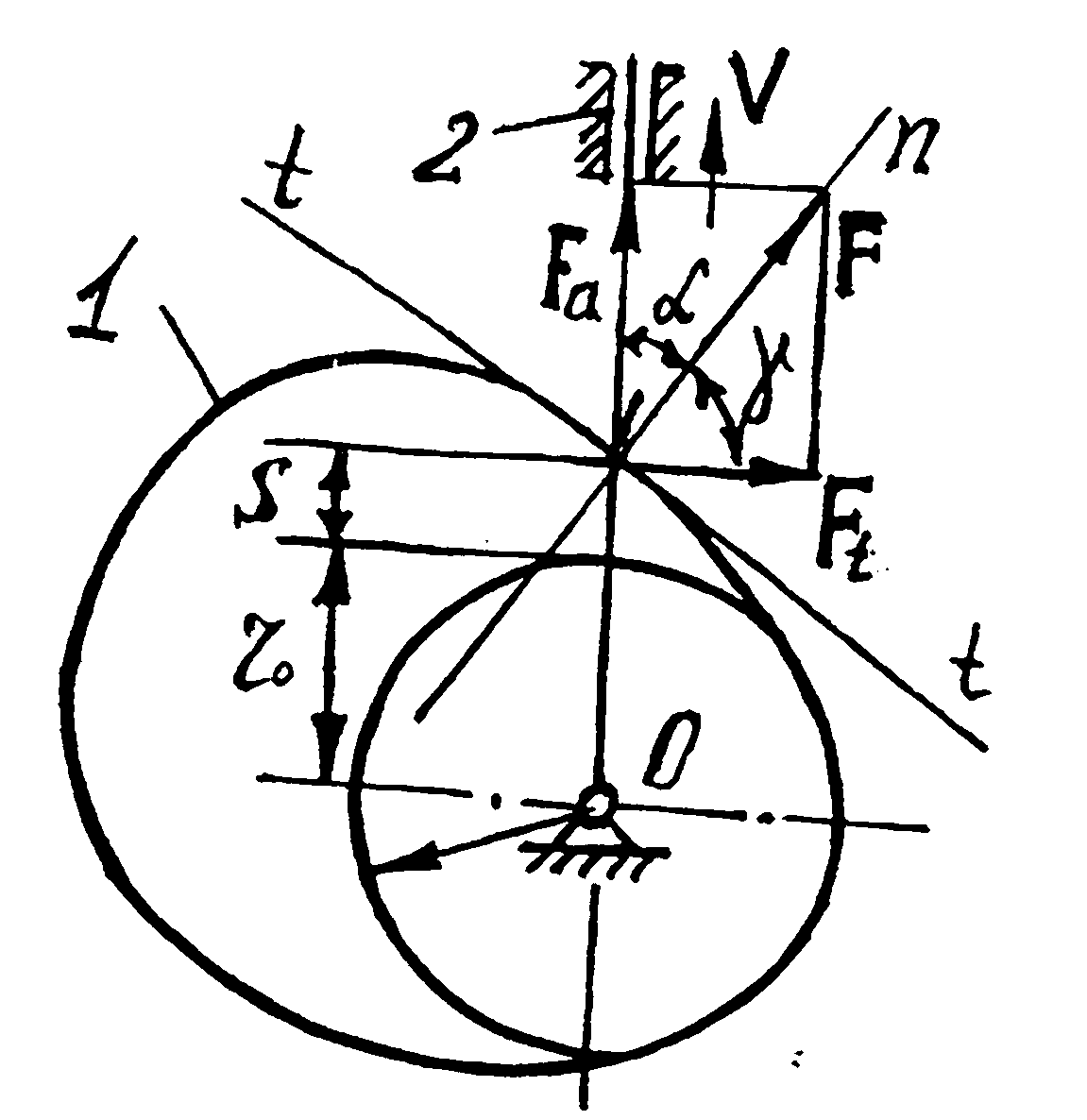

Нехай F сила, з якою кулачок 1 діє на штовхач 2 /рис. 9.3/.
Кут тиску та передачі руху.
Рис.9.3
Якщо не враховувати тертя, то сила F направлена по загальній нормалі n-n в точці дотику кулачка і штовхача. Розкладемо силу F на дві складові: Fa – направлена паралельно руху штовхача і Ft – перпендикулярно руху штовхача. Сила Fa буде рушійною силою, яка рухає штовхач; сила Ft буде згинати штовхач і викликати тертя в напрямних. Очевидно, що механізм буде працювати тим краще, чим більша сила Fa і менша сила Ft.Кут, утворений силою F з напрямом швидкості V, називається кутом тиску α. Із рис. 9.3 маємо:
Ft = F sin α, /9.2/
Fa = F cos α.
Із відношення /9.2/ видно, що кулачковий механізм буде працювати тим краще, чим менший кут тиску.
В різних положеннях механізму кут тиску не однаковий. Зменшення кута тиску приводить до збільшення габаритів кулачка. Раціональне його значення вибирається виходячи із досвіду експлуатації механізмів.
Для кулачкових механізмів: з штовхачем, що рухається поступально
α : з коромисловим штовхачем α : з тарілчастим штовхачем α .
Додатковий кут до 90, тобто кут між силою F і силою Ft, називається кутом передачі руху γ
γ = 90 – α. /9.3/
9.3. Динамічний синтез кулачкових механізмів.
Існує безліч кулачкових механізмів, які задовольняють заданим законам руху штовхача. Раціональним вирішенням задачі слід вважати ту, при якій механізм має найменші розміри і являється придатним як з конструктивної точки зору, так і у відношенні міцності. При кінематичному синтезі задаються наперед значенням початкового /найменшого/ радіуса r0 профілю кулачка. При динамічному синтезі слід попередньо користуватися вихідними даними задачі, наприклад, заданим найбільшим значення кута тиску αmax /або найменшим значенням кута передачі руху γ min /, знайти значення найменшого /початкового/ радіуса профілю кулачка r0. Цим самим зводимо розв’язування задачі динамічного синтезу кулачкових механізмів до уже відомої нам задачі кінематичного синтезу.
9.3.1. Визначення початкового радіуса профілю кулачка для кулачкових механізмів з роликовим штовхачем.
Покажемо, як знайти величину кута тиску в будь – якому положенні кулачкового механізму, знаючи закон руху штовхача.
Для кулачкового механізму з роликовим штовхачем, що рухається поступально, побудуємо замінюючий механізм /рис. 9.4., а/.
Для замінюю чого механізму побудуємо повернутий на 90 план швидкостей /рис. 9.4, б/.
Запишемо рівняння: VA= ω1r /9.4/
/9.5/
К улачковий механізм з роликовим штовхачем
Рис.9.4
Проведемо через центр обертання кулачка горизонтальну пряму до перетину з шатуном АВ, отримаємо точку С. позначемо ОС = у і ОА=r. Трикутники Pv ab і 0AC подібні тому, що їх сторони взаємно паралельні. Із подібності трикутників маємо:
/9.6/
Враховуючи /9.4/ і те що будемо мати:
/9.7/
бо ω1dt = dφ , де φ - кут повороту кулачка.
Із рівняння /9.7/ остаточно маємо :
. /9.8/
Рівняння /9.8/ показує, що значення у легко визначити для будь – якого кута φ , якщо відома залежність S від φ (S = S(φ)).
Відкладемо відрізок y від т. В вправо, паралельно відрізку СО. Отриману т. Д з’єднаємо з центром 0. Промінь 0Д утворює з перпендикуляром відрізка ВД а т. Д, кут тиску α. Це буде справедливо для будь – якого положення механізму. Сполучимо т.0 і т.В. Вісь штовхача продовжимо до перетину з відрізком ОС, отримаємо т.К. Із прямокутного трикутника ВКС маємо:
. /9.9/
Із рис. 9.4, а видно, що ВК= BL+LK, KC = OC – OK, тут
OK = L - переміщення штовхача;
ОК = е – ексцентриситет;
0L= r0 – найменший /початковий/ радіус профілю кулачка. LK= . Рівняння /9.9/ з врахуванням позначень прийме вигляд:
/9.10/
Для центральних кулачкових механізмів е = 0, тоді
/9.11/
Щоб простежити за зміною кута тиску α, або кута передачі руху під час переміщення штовхача, потрібно для кожного значення кута φ знайти величину відрізка і відкласти його від відповідного положення т.В штовхача. При віддалені штовхача значення у відкладається вправо, а при наближенні – вліво. З’єднавши кінці відрізків плавною кривою отримаємо діаграму /рис. 9.5, а/. Сполучимо кожну точку цієї діаграми з центром обертання кулачка 0. Найбільші кути тиску α, або найменші кути передачі руху γ будуть у тих положеннях, в яких промінь ОД дотикається до діаграми.
До визначення початкового радіуса
Рис.9.5
Із прямокутного трикутника ОАВ /рис. 9.5, а/ маємо:
/9.12/
Якщо кулачковий механізм має ексцентриситет, то із рис. 9.5, б випливає . /9.13/
Враховуючи викладене, можна вирішити обернену задачу, тобто за заданим кутом тиску α, або кутом передачі руху γ знайти дійсний /початковий/ радіус roд профілю кулачка, roд= oo1μs.
