Значення коефіцієнта наповнення ковша Кн

Умови роботи скрепера	Вид грунту
	сухий розпушений пісок	сухий і середній суглинки	важкий суглинок і глина
Без штовхача З штовхачем З елеваторним завантаженням	0,5 − 0,7 0,8 − 1,0 1,0 − 1,2	0,8 − 0,95 1,0 − 1,2 1,0 − 1,2	0,65 − 0,75 0,90 − 1,20 −

Таблиця10.10

Значення найбільшої довжини шляху набору

Місткість ковша, м3	3	4,5	6	7	8	10	15	25
Найбільша довжина шляху набору 1 п. м	12	15	18	20	22	26	35	54

Таблиця 10.11

Значення коефіцієнта Кр залежно від виду ґрунту

Вид ґрунту, що розробляється скрепером	Вологість ґрунту, %	Об’ємна маса ґрунту в природному заляганні, т/м	Значення коефіцієнта розпушування ґрунту в ковші скрепера Кр
Пісок сухий Пісок вологий Супісок легкий Супісок і суглинок Суглинок середній Суглинок пилуватий Суглинок важкий Глина суха	− 12 − 15 7 − 10 4 − 6 15 − 18 8 − 12 17 − 19 −	1,5 − 1,6 1,6 − 1,7 1,5 − 1,7 1,6 − 1,8 1,6 − 1,8 1,6 − 1,8 1,7 − 1,8 1,7 − 1,8	1,0 − 1,2 1,1 − 1,2 1,1 − 1,2 1,2 − 1,4 1,2 − 1,3 1,3 − 1,4 1,2 − 1,3 1,2 − 1,3

Рух по «вісімці» рекомендується при зведенні високих насипів, розташуванні резервів як з однієї, так і з двох сторін або при розробці виїмок, коли кавальєри розташовуються з обох сторін.

При русі по схемі «вісімка» на один цикл доводяться два набори, два розвантаження і два повороти на 180°. Повороти чергуються то вліво, то вправо, що виключає односторонній знос ходового устаткування.

При русі по еліпсу на одне розвантаження і одне завантаження скрепер робить два повороти на 180°. Для того, щоб при цьому не зношувалася одна сторона ходової частини, напрям руху скрепера міняють: половину зміни скрепер повертається в один бік, а другу половину зміни — в інший.

Спіральна і зигзагоподібна схеми руху є різновидами відповідно еліптичної і «вісімки». Спіральна схема використовується при зведенні насипів з двосторонніх резервів, коли ширина насипу більша довжини розвантажувального шляху (рис. 10.33). Зигзагоподібна застосовується при зведенні насипів з одностороннього або двостороннього резерву великої протяжності. При цій схемі скорочується число поворотів і чергується їх напрям (рис.10.36 ).

Рис 10.32. Заходи по збільшенню продуктивності скреперів:

а — бір грунту з штовхачем; б — набір грунту під укос; в, г — схеми зрізу грунту з постійною товщиною стружки і відступами; д — шахматно-гребічата схема різання з перемінною шириною стружки

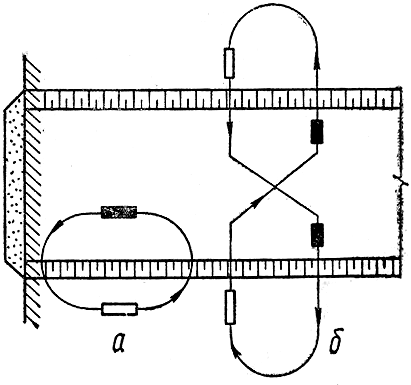

Рис. 10.33. Схеми руху скрепера: а — по еліпсу; б — по «вісімці»

Рис. 10.34. Схема завантаження скреперів «по ланцюжку»

Рис. 10.35. Спіральна схема руху скрепера: 1, 2 — відповідно місця завантаження і розвантаження скрепера; 3 — шлях руху скрепера; 4 — насип, що зводиться	Рис. 10.36. Зигзагоподібна схема руху скрепера: 1, 2 — відповідно місця для завантаження і розвантаження скрепера; 3 — насип, що зводиться

Конфігурація земляних споруд істотно впливає на область застосування скреперів. Виїмки, котловани, що мають форму прямокутника без виступів і кишень у плані і без перепадів у профілі, є найбільш характерними земляними спорудами, розробка ґрунту в яких може бути повністю виконана скреперами. При наявності виступів і кишень розробка ґрунту в останніх виконується екскаваторами.

Поздовжньо-човникова схема використовується при зведенні насипів з двосторонніх резервів і розробці каналів з переміщенням ґрунту в двосторонні відвали, при розробці виїмок і каналів завглибшки 1…1,5 м з переміщенням ґрунту в двосторонні відвали.

При роботі скрепера за будь-якою схемою крутизна в’їздів на насип не повинна перевищувати 20%, а ширина їх — бути меншою 4 м. Відстань між з’їздами і в’їздами при робочих відмітках насипу від 2 до 5 м відповідно 50 і 100 м.

Таблиця 10.12
