Підсумування об’ємів, виїмок, насипів, укосів

№ п/п	Найменування робіт і об’ємів|обсягів| ґрунту	Кількість, м|м-код|
		Насип	Виїмка
1	Зняття (зрізання) родючого шару ґрунту
2	Вертикальне планування майданчика
3	Надмірний|надлишковий| ґрунт від пристроїв|устроїв| фундаментів і підвалів будівель — підземних мереж|сітей|
4	Корита під одяг покриттів

Продовження таблиці 7.8

1	2	3	4
5	Заміна ґрунту родючим ґрунтом на ділянках озеленення
6	Підсипання під підлоги|статі|
7	Поправка на ущільнення ґрунту при влаштуванні|устрої| насипу
	РАЗОМ. В т.ч. рослинний ґрунт
8	Недобір|нестача| родючого ґрунту
9	Недобір|нестача| ґрунту

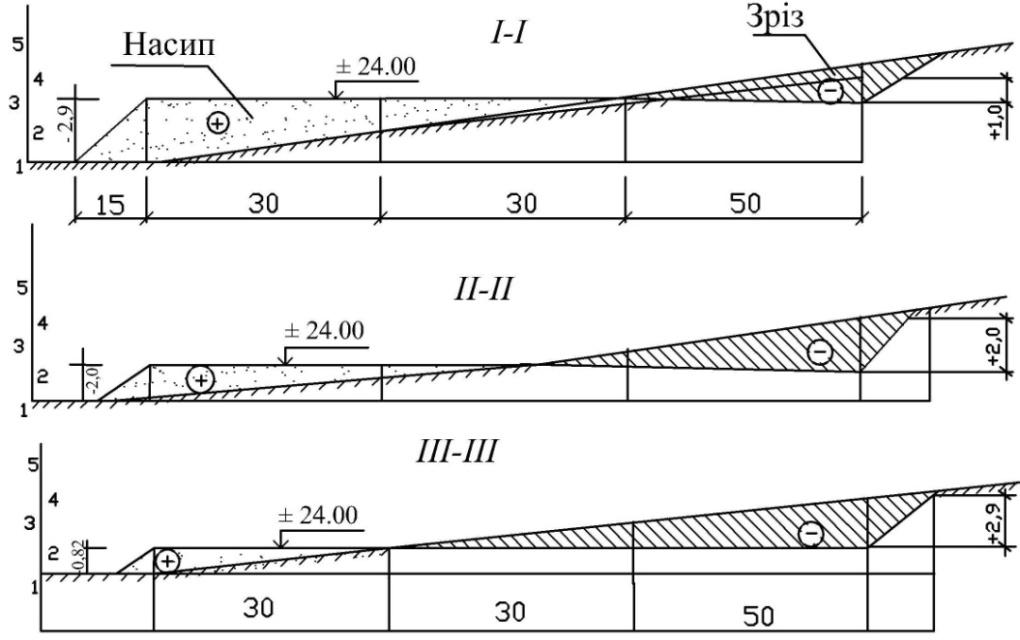

Рис. 7.11. Розрізи І–І, ІІ–ІІ, ІІІ–ІІІ на плані з рис.7.13

Приклад підрахунку об’ємів ґрунту в укосах насипу й виїмки

Для підрахунку об’ємів ґрунту в укосах насипу й виїмки, по периметру планованої ділянки в кутах квадратів наносяться робочі відмітки відповідно до коефіцієнта природного укосу для даного ґрунту перебуває обрис укосів насипу й виїмки (рис. 7.12). Для даної ділянки прийнятий ґрунт — суглинок. Модуль крутизни укосу для суглинку при глибині виїмки або висоті насипу до 3 м дорівнює 0,5.

Величина закладання укосу насипу або виїмки визначається по формулі (7.32).

(7.32)

m — модуль крутизни укосу для даного ґрунту;

l — величина закладання укосу насипу або виїмки;

h — глибина виїмки або висота насипу.

Сумарний об’єм ґрунту в укосах насипу або виїмки, розташованих по периметру планованої ділянки, можна підрахувати по середній робочій відмітці, користуючись наближеною формулою (7.33).

(7.33)

— сумарний об’єм ґрунту в укосах насипу або виїмки;

— сума всіх робочих відміток, розташованих по периметру насипу або виїмки;

n — кількість відміток;

— довжина основи всіх укосів насипу або виїмки;

m — модуль крутизни укосу для даного ґрунту.

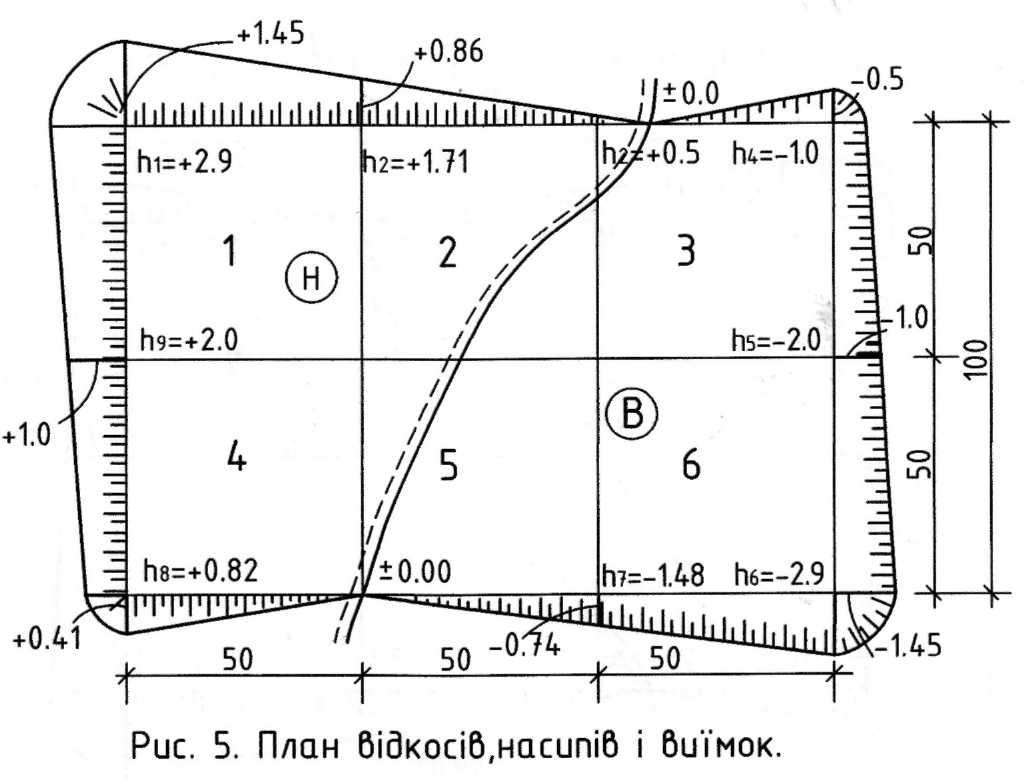

Рис. 7.12. План відкосів, насипів і виїмок

Рис. 7.13. План земляних мас

Приклад: Визначити об’єм ґрунту в укосах насипу й виїмки для ділянки (рис. 7.12). Ґрунт — суглинок m = 0,5, формула 7.33.

=

Об’єм ґрунту в укосах насипу або виїмки в межах кожного квадрата більш точно можна підрахувати по формулах (7.34 і 7.35).

1. Для фігури (а) (рис. 7.14):

(7.34)

2. Для фігури (б) (рис. 7.14):

(7.35)

Приклад:

1) Визначити об’єм ґрунту в укосах насипу (в межах квадрата 2) (рис. 7.12).

2) Визначите об’єм ґрунту в укосах виїмки (у межах квадрата 5).

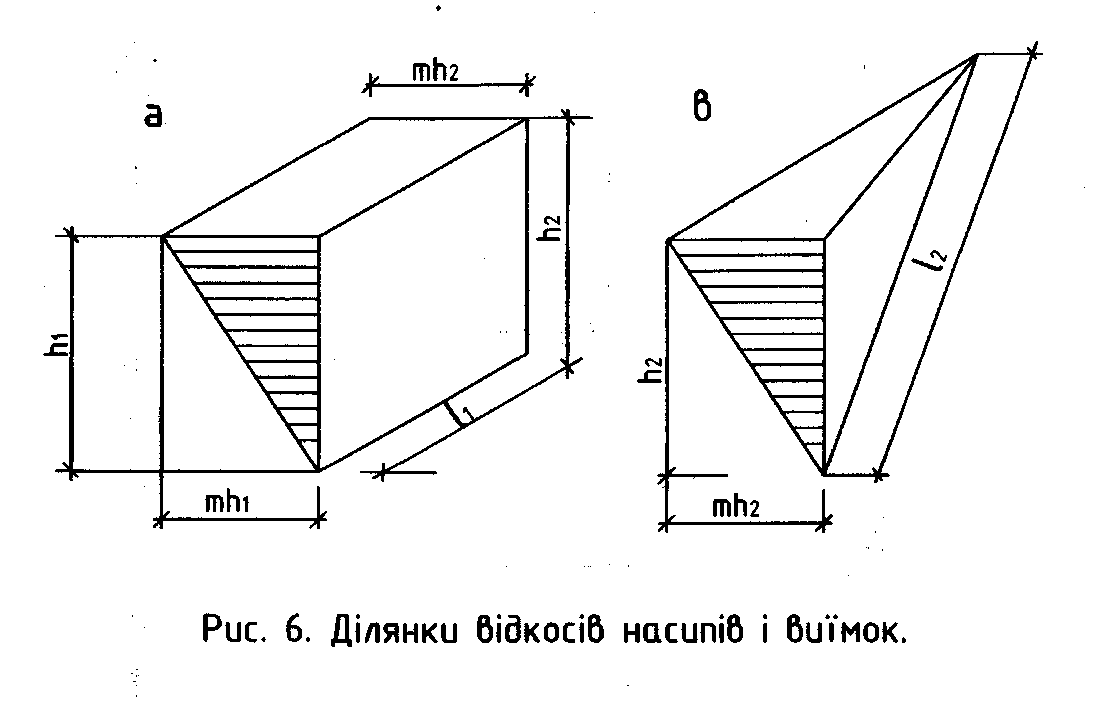

Рис. 7.14. Ділянки укосів, насипів і виїмок
