7.3.9. Визначення дальності переміщення ґрунту при плануванні ділянки
Дальність переміщення ґрунту з виїмки в насип визначається як середня відстань між центрами ваги об’ємів насипу й виїмки.
Центр ваги об’ємів насипу й виїмки визначається аналітичним шляхом за допомогою статичних методів по формулі (7.48).
(7.48)
V1; V2 .... Vn — об’єми ґрунту окремих ділянок насипу або виїмки;
1(х,у) — відстань від осі «х» або від осі «у» до центра ваги насипу або виїмки;
— відстань від центра ваги ґрунту окремих квадратів або фігур насипу або виїмки до осей «х» і «у»;
—
сума об’ємів
ґрунту окремих квадратів насипу або
виїмки.
Відстань між центрами об’ємів насипу й виїмки визначається в масштабі.
Рис. 7. 20. Схема для визначення відстані переміщення ґрунту при вертикальному плануванні ділянки
Приклад: Для площі (рис. 7.20) визначити дальність переміщення ґрунту при плануванні ділянки.

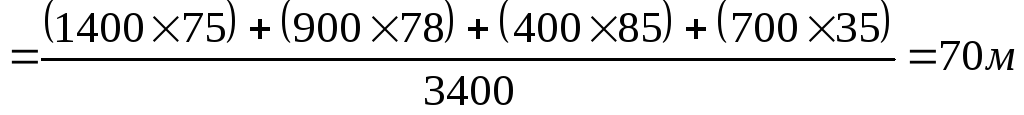

Центр ваги насипу щодо осей «х» і «у» визначається по формулі (7.48).
13* Кизима в. Технологія виконання та проектування земляних робіт в будівництві
Центр ваги виїмки відносно осей «х» і «у» також визначається по формулі (7.48).
Отримані координати центрів ваги насипу й виїмки щодо осей «х» і «у» наносимо на план ділянки (рис. 7.20). Відстань переміщення ґрунту дорівнює відстані між центрами ваги насипу й виїмки й становить (у масштабі) 67 метрів.
Контрольні питання.
1. Підрахунки об’ємів робіт для лінійно-протяжних споруд.
2. Підрахунки об’ємів робіт при розробці котлованів.
3. Підрахунки об’ємів земляних робіт при плануванні майданчиків.
4. Визначення
відміток поверхні землі
,
проектних
,
робочих
.
5. Визначення основних об’єктів земляних мас у фігурах, укосах.
6. Як вираховується лінія нульових робіт і дальність переміщення земляних мас?
8. Вибір способу виробництва земляних робіт і комплектів машин
8.1. Загальні положення
Після визначення об’ємів робіт наступає найбільш відповідальний етап проектування — вибір способу виробництва можливих робіт і земляних комплектів машин.
Земляні роботи є найбільш трудомісткими в будівництві і через це вимагають застосування комплексної механізації, при якій механізуються не тільки основні, але і допоміжні операції продуктивного процесу.
При комплексній механізації роботи виконуються за допомогою комплектів машин, взаємно доповнюючи один одного і пов’язаних між собою по основних параметрах і розташуванні в механізованому ланцюзі. Правильно організована комплексна механізація робіт, виключаючи ручну непродуктивну працю, забезпечує в порівнянні з частковою механізацією досягнення вищих техніко-економічних показників по продуктивності праці, використанню машин і вартості робіт.
Основні умови правильного комплектування машин для виробництва земляних робіт комплексно-механізованим способом наступні:
кількість машин, що беруть участь в технологічному процесі, повинна бути мінімальною, а конструкції і параметри їх повністю відповідними умовам роботи, характеру і габаритам споруди, що зводиться;
у складі кожного комплекту машин виділяється одна або декілька ведучих, які в основному визначають організацію робіт всього комплекту машин, його продуктивність і темпи виробництва робіт;
склад комплекту машин повинен забезпечувати безперервність потоку ґрунту від місця його розробки до місця відсипання в насип або відвал; продуктивність кожної вхідної в комплект машини повинна забезпечувати найбільш ефективну роботу провідної (або ведучих) машини.
Вибір найбільш доцільного способу виробництва земляних робіт рекомендується виконувати по наступному плану:
– встановлюють процеси, що входять в повний технологічний комплекс, і об’єми робіт по кожному процесу;
– виходячи з об’ємів робіт і термінів їх виконання, характеристики земляної споруди (робочих відміток і розмірів в плані), ґрунтових умов, дальності переміщення ґрунту, рельєфу місцевості, сезону виробництва робіт, наявність води і енергоресурсів визначають можливі в даних умовах способи механізації окремих процесів (два варіанти);
– призначають по кожному варіанту провідні і комплектуючі машини (комплекти машин), визначають кількість їх, встановлюють режим роботи машин, склад і кількість обслуговуючого персоналу;
– порівнюють намічені способи комплексної механізації виробництва робіт за техніко-економічними показниками.
Рис. 8.1. Структура земляних робіт
