44 Рис. 3.6.15. Топографические особенности распределения плотности колбочек в области центральной ямки (по Curcio et al., 1987):
контурные сплошные линии очерчивают области с количеством колбочек в одном квадратном миллиметре, равном цифре, приведенной на рисунке и умноженной на 1000. Окружность (пунктирная линия) очерчивает поле зрения, равное 1 градусу
палочки и клетки пигментного эпителия перемещаются к центру желтого пятна. При этом дифференциация фоторецепторов в центре сетчатки происходит медленнее, чем по периферии [474]. Изучение сетчатки обезьян показало, что плотность колбочек, свойственная взрослым животным, появляется только к 15—18 месяцам после рождения [813]. У человека плотность колбочек нарастает вплоть до 5—8-летнего возраста [474]. Наиболее важным фактором, определяющим низкую остроту зрения
у новорожденных, является не плотность расположения колбочек, а неполная дифференциация желтого пятна [224]. Косвенным подтверждением этому является альбинизм. У этих больных острота зрения низкая, а желтое пятно в структурном отношении напоминает желтое пятно новорожденного [1172].
Сниженная острота зрения у этих больных связана также с недостаточностью развития межнейронных связей на уровне наружного коленчатого тела и зрительной коры головного мозга [535].
Плотность палочек и их распределение также являются объектом пристального внимания исследователей. Установлено, что диаметр свободной от палочек области желтого пятна равняется 0,35 мм. Это соответствует 1,25 градуса поля зрения (рис. 3.6.14, 3.6.15) [154]. Самая высокая концентрация палочек выявлена в области сетчатки, имееющей вид горизонтального эллипса. Этот эллипс несколько расширяется в носовом направлении и кверху. Именно от этого места плотность палочек медленно уменьшается по мере продвижения к периферии сетчатки.
С назальной стороны плотность палочек на 20—25% выше, чем с височной стороны. В верхней половине сетчатки палочек больше на 2%, чем в нижней половине. Равное соотношение палочек и колбочек обнаруживается на расстоянии 0,5 мм кнутри и на 0,4 мм выше центральной ямки [223].
Внутренние и наружные сегменты фоторецепторов. Внутренние и наружные сегменты фоторецепторов являются местом трансформации световой энергии в нервный импульс. Они
238
Глава 3. Строение глазного яблока

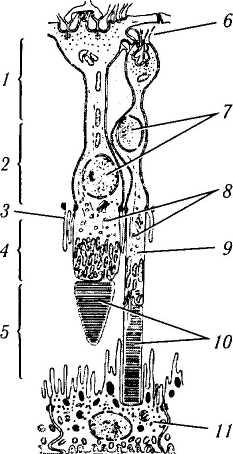

Рис. 3.6.16. Схематическое изображение особенностей Рис. 3.6.18. Ультраструктурные различия наружных
и внутренних члеников палочек и колбочек (по Kolb et al., 1998):
I—палочки; //—колбочки; /—диски; 2 — наружный сегмент; 3 — внутренний сегмент
строения колбочки и палочки:
/— наружный плексиформный слой;2— наружный ядерный слой; 3 — наружная пограничная мембрана; 4 — внутренний сегмент; 5 — наружный сегмент; б — синаптическое тело; 7 — ядра; 8—миоидная часть; 9 — эллипсоидная часть; 10 — диски фоторецепторов; //— пигментный эпителий
Наружная
пограничная
мембрана
Внутренний сегмент
в
Наружный сегмент

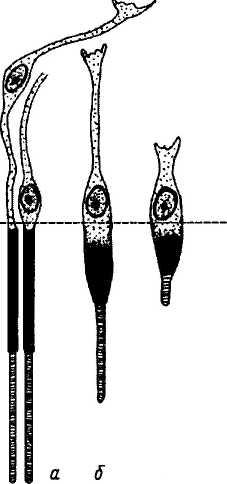

Рис. 3.6.17. Топографические особенности строения
фоторецепторов сетчатки человека (по Tripathi et al.,
Рис. 3.6.19. Электроннограмма наружного и внутреннего члеников палочки (по Hogan et al., 1971):
1—митохондрии; 2—ресничка; 3—цитоплазматические отростки внутреннего сегмента, окутывающие наружный членик
1984):
а — колбочки из области центральной ямки; б — колбочки в области сетчатки, лежащей между зубчатой линией и диском зрительного нерва; в — колбочка области зубчатой линии; г — палочка
Сетчатка
239
в интерфоторецепторном матриксе и обращен к апикальной поверхности клеток пигментного эпителия. Основной функцией этого образования является преобразование световой энергии в электрические импульсы. В дальнейшем, нервные импульсы обрабатываются на уровне сетчатки и передаются по зрительному нерву коре головного мозга. Восприятие света и преобразование его в нервный импульс начинаются с активации последовательных реакций фотохимической стереоизомеризации зрительного пигмента, расположенного на дисках наружного сегмента фоторецепторов. К зрительным пигментам относятся родопсин и иодо-псин. Родопсин, обнаруживаемый в палочках, обеспечивает фотопическое зрение.
Фотопическое зрение происходит в колбочках и обеспечивается трихроматическими пигментами. Колбочки содержат одну из трех молекул иодопсина, поглощающих свет в трех различных спектрах — 440 нм (синий), 540 нм (зеленый) и 577 нм (оранжевый). Обозначаются эти колбочки как S- (коротковолновые), М- (средневолновые) и L- (длинноволновые) [229]. Более подробные сведения о химических процессах, происходящих в фоторецепторных клетках в процессе формирования нервного импульса будут приведены в разделе «Зрительные пигменты и фоторецепция».
Для понимания механизмов цветового зрения большое значение имеет морфологическая дифференциация различных типов колбочек. Это необходимо для определения их связи с другими нейронами сетчатки. В настоящее время морфологическими методами дифференцируют средне- и длинноволновые колбочки у некоторых рыб, лягушек, птиц и рептилий. К сожалению, у приматов и человека возможна только дифференциация коротковолновых колбочек (S-колбочка) от отстальных. У «синей» колбочки более длинный и больший диаметр внутреннего членика, который интенсивно окрашивается [44, 221, 1058]. Кроме того, «синие» колбочки не столь равномерно и закономерно распределены в сетчатой оболочке. Они составляют 3—5% от общего числа фоторецепторов в центре желтого пятна, и их число увеличивается до 15% на склоне области желтого пятна. Использование антител, обладающих аффинитетом к синему опсину, подтвердило то, что «синие» колбочки в области желтого пятна редки и лежат изолированно или полностью отсутствуют в зоне, расположенной недалеко от пика наибольшей плотности колбочек. Диаметр этой зоны равен 100 мкм (0,35 градуса) [224]. Самая высокая плотность «синих» колбочек (более чем 2000 клеток в мм2) выявлена в зоне шириной 0,1—0,3 мм.
Наружные членики колбочек и палочек являются результатом выпячивания плазматической мембраны фоторецептора. Наружный членик соединяется с внутренним сегментом по-
средством цитоплазматического перешейка. Общая длина обоих сегментов определяется локализацией и типом фоторецептора.
Наружный членик постоянно обновляется. Этот процесс иллюстрируется рис. 3.6.11, 3.6.12. При этом постоянно регенерируют и зрительные пигменты. Опсиновая часть молекулы родопсина синтезируется аппаратом Гольд-жи фоторецепторной клетки [250, 371, 816]. Другая составная часть зрительного пигмента (ретинал — производное витамина А) поставляется дискам наружных члеников клетками пигментного эпителия сетчатки при помощи транспортной молекулы [42, 371].
Внутренние и наружные членики палочек имеют длину 40—60 мкм на всем протяжении сетчатки. Длина сегмента колбочки максимальна в области желтого пятна (80 мкм) и постепенно уменьшается до 40 мкм к периферии сетчатки. В области зубчатой линии колбочки короче (4 мкм) и толще. Наружный сегмент палочки (длина 25—28 мкм и диаметр 1 —1,5 мкм) не изменяется на протяжении всей сетчатки.
Необходимо отметить, что колбочки в области желтого пятна напоминают по форме и размеру палочки. Наружные сегменты колбочек вдали желтого пятна имеют диаметр 6 мкм в основании и 1,5 мкм на верхушке [154, 1102].
Наружные членики (сегменты) палочек имеют цилиндрическую форму и содержат плотно упакованные двойные дисковидные пластины, количество которых колеблется от 600 до 1000 (рис. 3.6.19). Каждый диск имеет толщину 22,5—24,5 мкм. Расстояние между дисками равно 21 мкм [1008]. Никаких специализированных контактов между дисками, а также дисками и цитоплазматической мембраной не обнаруживается. Наружная поверхность каждого наружного сегмента покрыта слоем нейрокератана.
В дисках содержится до 90% молекул зрительного пигмента. Остальное количество его рассеяно по поверхности плазматической мембраны. Наружный и внутренний сегменты соединяет модифицированная ресничка [1008]. Именно в месте перехода наружного сегмента во внутренний сегмент цитоплазма суживается. Ширина этого перешейка равна 0,3 мкм, а длина 1 мкм. В основании внутреннего сегмента лежит базальное тельце, состоящее из одной пары центриолей. Ресничка состоит из девяти пар микротрубочек, расположенных кольцевидно. Пучки филаментов исходят из базального тельца и простираются поперек эллипсоидной части цитоплазмы, заканчиваясь в миоидной области цитоплазмы (рис. 3.6.19). В фибриллах ресничек высока активность АТФ-азы, свидетельствующая об интенсивном метаболизме этого образования. Правда, функции ресничек пока неизвестны.
Цитоплазма поверхности наружного сегмента формирует 9—12 микроворсинок, длиной
