Глава 3. Строение глазного яблока
[ |
|
а? |
if |
|
И i I [ '; 11 ) I I I I
„■/I-- А-—-
I ^^
тракта, так и эписклеры. Необходимо отметить ту особенность, что при повреждении внутренних слоев склеры в регенерации участвуют соединительнотканные элементы увеального тракта, а наружных — эписклеры.
3.3. ПЕРЕДНЯЯ КАМЕРА И ДРЕНАЖНАЯ СИСТЕМА
При рассечении глазного яблока четко выявляются два отдела — передний, содержащий жидкость и находящийся впереди хрусталика, и задний, располагающийся позади хрусталика и выполненный стекловидным телом. В свою очередь, передний отдел разделяется радужкой на две камеры, переднюю и заднюю.
Передняя камера глаза (camera anterior bulbi) спереди ограничена внутренней поверхностью роговицы, а по периферии — трабеку-лярной сетью (рис. 3.3.1, 3.3.2). Сзади она в пределах зрачка ограничена хрусталиком и передней поверхностью радужки, а по перифе-

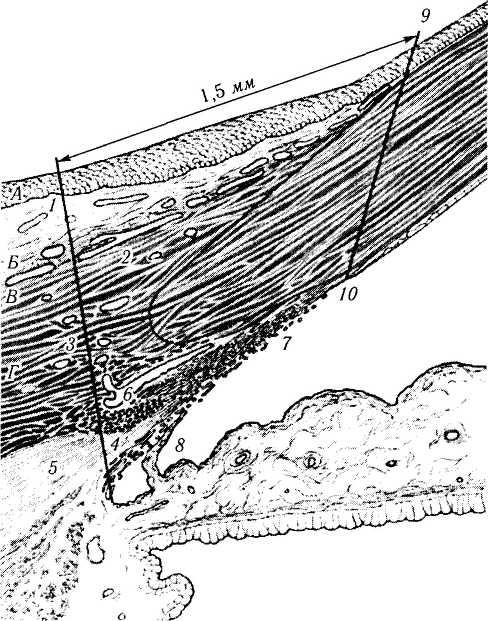

Рис. 3.3.1. Структурные образования переднего угла глазного яблока и границы лимбальной области:
А — конъюнктива в области лимба; Б — влагалище глазного яблока (тенонова капсула); В — слой эписклеры; Г — склера области лимба; / — конъюнктивальные сосуды; 2— эписклераль-ные сосуды; 3 — глубокие склеральные сосуды; 4 — склеральная шпора; 5 — ресничная мышца; 6 — просвет канала Шлем-ма; 7— трабекулярная сеть; 8— отростки радужной оболочки, переходящие в трабекулы; 9 — место прерывания боуменовой оболочки; 10 — место прерывания десцеметовой оболочки

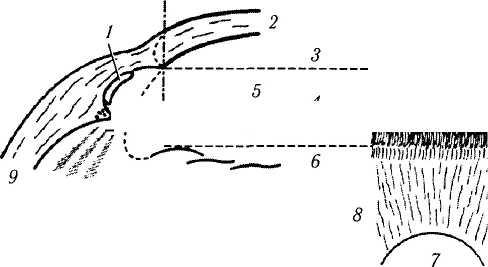

Рис. 3.3.2. Соответствие гониоскопической картины особенностям микроскопического строения структур угла передней камеры (по Fine, Yanoff, 1972):
1 — шлеммов канал; 2— роговица; 3 — линия Швальбе; 4 — трабекулярная сеть; 5 — склеральная шпора; 6 — рецессия угла; 7— зрачок; 8— передняя поверхность радужки; 9 — склера
рии — передней поверхностью ресничного тела. Передняя и задняя границы передней камеры глаза встречаются в углу дренажной системы. Передняя камера сообщается через зрачок с задней камерой глаза.
Объем передней камеры примерно равен 220 мкл, и средняя глубина — 3,15 мм (2,6— 4,4 мм). Диаметр передней камеры колеблется от 11,3 до 12,4 мм [1103].
Глубина камеры может быть различной, что хорошо выявляется при использовании гонио-скопии. Когда угол между задней поверхностью роговой оболочки и передней поверхностью радужки менее 20°, камеру называют узкой. При этом высока вероятность контакта радужки с трабекулярной сетью, приводящего к блокаде дренажной системы.
Отмечено, что глубина камеры уменьшается на 0,01 мм в год. В гиперметропическом глазу это уменьшение выражено в большей степени, чем в близоруком (камера углубляется на 0,06 мм для каждой диоптрии в близоруком глазном яблоке) [48, 158, 542, 543, 1154— 1156]. Отмечается изменение глубины камеры и при аккомодации. Это связано с увеличением кривизны передней поверхности хрусталика и его смещением кпереди [154, 158].
Переходя к описанию строения системы оттока камерной влаги, необходимо первоначально остановиться на структурах, образующих дренажную систему (рис. 3.3.1, 3.3.2).
Край (лимб) роговицы (limbus corneae) представляет собой переходную зону шириной приблизительно 1,5 мм. Располагается эта зона между роговой оболочкой и склерой. Границей лимба является линия, соединяющая конец боуменовой оболочки и места прерывания десцеметовой мембраны. По периферии корнеоскле-ральное соединение отграничено параллельной линией, проходящей через склеральную шпору.
Лимб можно разделить на три слоя в зависимости от глубины расположения структур.
Передняя камера и дренажная система
193
Это «глубокие слои», в состав которых входят шлеммов канал и трабекулярная сеть; «средние слои», состоящие из «корнеоскле-ральной стромы», в которой располагается также интрасклеральное венозное сплетение. В состав «поверхностных слоев» входят эпи-склера, тенонова капсула, строма и эпителий конъюнктивы.
Существует еще ряд подходов в определении понятия лимба. Патологоанатомы считают задней границей лимба линию, проходящую в 1,5 мм от места прерывания боуменова слоя. «Хирургический» лимб имеет ширину 2 мм и может быть разделен на две зоны: переднюю светло-серую зону, надлежащую над прозрачной роговой оболочкой и распространяющуюся от боуменовой оболочки до линии Швальбе, и заднюю белую зону, надлежащую над трабе-кулярным аппаратом и распространяющуюся от линии Швальбе до склеральной шпоры или корня радужной оболочки. Эти ориентиры необходимо знать при экстракции катаракты и проведении антиглаукоматозных операций.
3.3.1. Клиническая анатомия передней камеры
В норме угол передней камеры глаза не виден, поскольку наблюдается полное внутреннее отражение идущего от угла света передней поверхностью роговой оболочки. Специальные оптические системы (гониоскопы прямые и непрямые) позволяют увидеть угол передней камеры, что широко и используется в клинической практике. При помощи гониоскопа клинически можно увидеть ряд ориентиров, характеризующих структурные особенности угла (рис. 3.3.1—3.3.4).

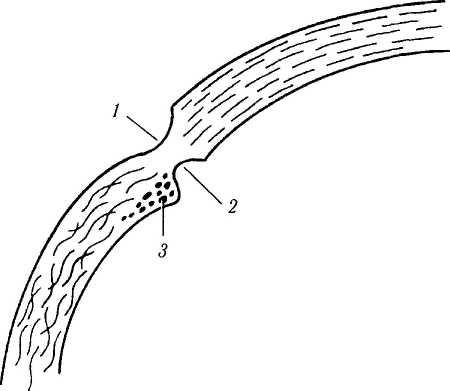

Рис. 3.3.3. Меридианальный срез корнеосклеральной области:
/ — наружная склеральная борозда; 2— внутренняя склеральная борозда; 3 — склеральная шпора

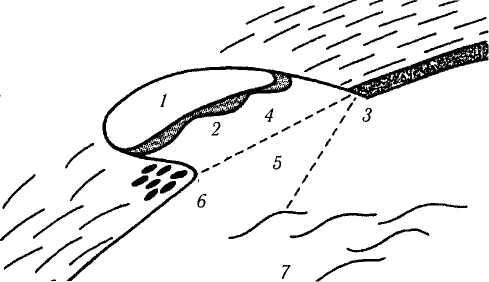

Рис. 3.3.4. Топография образований угла передней камеры (а) и их микроскопическое строение (б):
I — венозный синус склеры (шлеммов канал); 2 — юкстаканали-кулярная сеть; 3— задняя пограничная пластинка (десцеметова мембрана); 4 — корнеосклеральная часть трабекулярной сеточки; 5 — увеальная часть трабекулярной сеточки; 6 — склеральная шпора; 7 — корень радужной оболочки
Ресничная связка, являющаяся наиболее задней отметкой угла и представляющая собой темную полосу, соответствующую передней поверхности ресничного тела, и места прикрепления ресничной мышцы к склеральной шпоре.
Склеральная шпора выглядит тонкой светлой узкой полосой, расположенной между поверхностью ресничного тела и пигментированной зоной трабекулярной сети. Эта полоса очерчивает заднюю границу корнеосклеральной части трабекулярной сети.
Трабекулярная сеточка при гониоскопии располагается кпереди от склеральной шпоры и представляет собой широкую (750 мкм) полосу, довольно трудно различимую в слабо пигментированном глазе. Распространяется она от склеральной шпоры к кольцу Швальбе. Трабекулярная сеть прикрывает внутреннюю часть шлеммова канала.
Венозный синус склеры (шлеммов канал) (sinus venosus sclerae Schlemm) можно увидеть при гониоскопии только тогда, когда происходит ретроградный заброс в него крови (ре-флюкс). При этом канал выглядит розовой полосой, просвечивающей через трабекулы. Ретро-
194
