- •Термины и определения
- •1.2. Классификация электроприводов
- •1.3. Краткий очерк развития отечественных судовых электроприводов
- •1.4. Особенности работы судового электромеханика
- •1.5. Значение предмета
- •1.6. Международные и национальные морские классификационные общества.
- •1.7. Условия работы судового электрооборудования. Требования Правил Реги-
- •1.8. Требования морских нормативных документов к конструкции судового
- •1.8.1. Классификация судового оборудования в зависимости от климатических условий района плавания
- •1.8.2. Классификация электрооборудования в зависимости от места расположе
- •1.8.3. Классификация электрооборудования в зависимости от степени защи
- •1.8.4. Классификация судового оборудования в зависимости от особых условий работы эксплуатации
- •1.9. Классификация судового электрооборудования в зависимости от способа монтажа электрических машин
- •1.10. Классификация судового электрооборудования в зависимости от режи
- •1.11. Условия выбора электродвигателей для судовых электроприводов
- •1.12. Системы буквенно-цифровых обозначений электрооборудования Промышленность выпускает различные виды электрооборудования сериями.
- •1.13. Международная система обозначения выводов электрических машин, цветовое обозначение выводов
- •1.14. Международная система единиц физических величин
- •1.15. Единицы, часто применяемые в судовой электротехнике
- •1.16. Рекомендации по изучению дисциплины
- •Глава 1. Типовые узлы и схемы управления судовыми электроприводами
- •§ 1.1. Аппаратура управления электроприводами
- •1. Электрические аппараты
- •Классификация электрических аппаратов
- •7. По режиму работы
- •2. Рубильники, выключатели и переключатели
- •3. Автоматические выключатели
- •2. По роду тока :
- •3. По числу полюсов:
- •5. По типу расцепителей:
- •По типу привода:
- •Исходное состояние выключателя
- •Включение выключателя
- •Расцепители Основные сведения
- •Промышленные типы автоматических выключателей
- •Технические характеристики автоматических выключателей типа ак-50
- •Номинальные токи расцепителей и уставки тока срабатывания в зоне токов короткого замыкания электромагнитных расцепителей выключателей серии а3100р
- •Пределы регулирования и калибруемые значения параметров полупроводниковых расцепителей выключателей серии а3700р
- •Расчет параметров выключателя
- •Выбор выключателя
- •1.1.4. Командоаппараты
- •Кнопочные посты управления
- •Универсальные переключатели
- •Рычажные выключатели
- •1.1.5. Контроллеры
- •Силовые контроллеры
- •1.1.6. Контакторы постоянного и переменного тока
- •Контакты предназначены для непосредственной коммутации электрических цепей.
- •Изображение контактов При изображении контактов применяют следующие правила:
- •Электромагнитная система
- •1.1.7. Реле тока и напряжения
- •Расчет и выбор реле максимального тока
- •Грузовые реле
- •1.1.8. Реле промежуточные
- •1.1.9. Реле времени
- •Электродвигательные реле времени
- •Электромеханические реле времени
- •Технические характеристики реле времени серий рэм20 и рэм200
- •9. Реле с герметизированными магнитоуправляемыми контактами
- •Промышленные типы реле на магнитоуправляемых контактах
- •Герсиконы
- •10. Электротепловые реле Основные сведения
- •Токовые тепловые реле
- •Регулирование уставки ( тока срабатывания реле )
- •11 Реле контроля неэлектрических величин
- •12. Резисторы
- •Классификация резисторов
- •Схемы включения резисторов
- •Материалы, применяемые при производстве резисторов
- •Номинальные параметры резисторов
- •13 Тормозные устройства
- •Основные сведения
- •Ленточные тормозные устройства
- •Дисковые тормозные устройства Дисковые тормозные устройства широко применяются в электроприводах судовых
- •14. Предохранители
- •Устройство и принцип действия предохранителей
- •Технические характеристики предохранителей типа пр2
- •Технические характеристики предохранителей серии пк
- •Расчёт и выбор предохранителей
- •§ 1.2. Условные изображения и обозначения элементов электрических схем
- •1. Единая система конструкторской документации Основные сведения
- •Единая система конструкторской документации
- •Система обозначений стандартов
- •2. Условные графические изображения и буквенно-цифровые обозначения элементов электрических схем Основные сведения
- •3. Виды и правила чтения электрических схем
- •§ 1.3. Типовые узлы и схемы управления электроприводами
- •1. Управление электроприводами
- •Виды управления электроприводами
- •2. Типовые узлы схем автоматического управления электродвигателями
- •Почного поста, состоящего из кнопок «Пуск» и «Стоп». Эта схема применяется для управ- ления наиболее простых судовых электроприводов – насосов, вентиляторов, шлюпочных и траповых лебедок и т.П.
- •Подготовка схемы к работе
- •Остановка
- •Причины и последствия снижения напряжения
- •Схемы защит по снижению напряжения
- •3. Типовые схемы автоматического управления электродвигателями Автоматизация пуска двигателей постоянного и переменного тока Основные сведения
- •Подготовка схемы к работе
- •Работа схемы
- •Подготовка схемы к работе
- •Подготовка схемы к работе
- •Работа схемы
- •Подготовка схемы к работе
- •Подготовка схемы к работе
- •Остановка
- •4. Типовые комплектные устройства управления судовыми электроприво-
- •Основные сведения
- •Пусковые реостаты
- •Подготовка схемы к работе
- •Защиты Защита от токов короткого замыкания
- •Устройство пускового реостата типа рзп
- •Пускорегулировочные реостаты
- •Подготовка схемы к работе
- •Работа схемы Пуск
- •Остановка
- •§ 1.4. Техническая эксплуатация судового электроооборудования
- •2.3. Системы управления саэп
- •Глава 2. Электроприводы судовых нагнетателей
- •§2.1. Классификация и параметры судовых нагнетателей
- •1. Общая характеристика судовых нагнетателей
- •2. Классификация судовых нагнетателей
- •3. Основные параметры нагнетателей
- •2.2. Центробежные нагнетатели
- •1. Основные сведения
- •2. Рабочие характеристики центробежных нагнетателей
- •3. Характеристика сопротивления нагнетательной системы
- •4. Совместная работа нагнетателей
- •§2.2. Устройство, принцип действия, эксплуатация судовых нагнетателей
- •1. Центробежные насосы
- •2. Поршневые насосы
- •3. Осевые ( пропеллерные ) насосы
- •4. Ротационные насосы
- •5. Вентиляторы
- •6. Компрессоры
- •7. Выбор электродвигателей для судовых нагнетателей
- •Решение
- •Решение
- •8. Требования Правил Регистра к электроприводам насосов и ветиляторов
- •§ 2.3. Системы управления электроприводами судовых нагнетателей и холо-
- •4.3. Принципиальная схема управления электроприводом осушительного насоса
- •Основные сведения
- •Подготовка схемы к работе
- •Ходовой режим
- •Режим манёвров
- •Силовая часть схемы
- •Автоматическое управление
- •Защита по снижению напряжения сети
- •Защита от повышения и понижения давления фреона в трубопроводе
- •§ 2.4. Техническое использование электроприводов судовых нагнетателей
- •Глава 3. Электроприводы якорно-швартовных устройств
- •§ 3.1. Общая характеристика якорных устройств
- •1. Назначение якорных устройств
- •2. Классификация якорно-швартовных и швартовных устройств
- •Кинематические схемы якорно-швартовных устройств
- •Нагрузочные диаграммы якорно-швартовных устройств Нагрузочной диаграммой электропривода называют зависимость мощности, тока или момента электродвигателя от времени.
- •5. Нормы якорного снабжения судов
- •Необходимые тяговые силы
- •6. Характеристика швартовного снабжения судов
- •7. Требования Правил Регистра к якорным и швартовным электроприводам
- •8. Рекомендации по выбору систем электроприводов якорно-швартовных устройств
- •§ 3.2. Системы управления электроприводами якорно-швартовных устройств
- •Подготовка схемы к работе
- •Работа схемы
- •Описание принципиальной схемы
- •Типовая система управления яшу на переменном токе Основные сведения
- •На современных транспортных судах применяют 2 вида управления отдачей якоря:
- •Подготовка схемы к работе
- •Работа схемы Предварительный этап
- •Основные сведения
- •Основные элементы схемы
- •Подготовка схемы к работе
- •Работа схемы
- •1 Скорость
- •2 Скорость
- •3 Скорость
- •§ 3.3. Техническая эсплуатация якорно-швартовных устройств
- •1. Подготовка к действию, отдача и подъем якоря
- •Глава 4 . Электроприводы грузоподъемных механизмов
- •§ 4.1. Общая характеристика гпм
- •1. Классификация гпм
- •2. Устройство гпм
- •3. Условия работы гпм
- •4. Нагрузочные диаграммы электроприводов гпм
- •5. Требования Правил Регистра к электроприводам грузоподъемных механизмов
- •6. Технико-экономические характеристики электроприводов гпм переменного тока
- •§ 4.2. Системы управления электрическими палубными кранами
- •Подготовка схемы к работе
- •Работа схемы Алгоритм работы схемы Алгоритм работы схемы крайне прост:
- •1 Скорость
- •2 Скорость
- •3 Скорость
- •Рекуперативное торможение электродвигателя
- •Защита от обрыва фазы
- •Блокировка по положению воздушной заслонки
- •Блокировка по длине троса на грузовом барабане
- •На рис. 174 показана схема включения электромагнитных тормозов, общая для всх трех механизмов крана. Подготовка схемы к работе
- •Работа схемы
- •Остановка
- •Защита от токов короткого замыкания
- •Защита от токов перегрузки
- •Защита от токов перегрузки при динамическом торможении
- •Защита по снижению напряжения
- •Защита от обрыва фазы
- •Алгоритм работы схемы Алгоритм работы схемы крайне прост:
- •2 Скорость
- •Защита от обрыва фазы
- •Блокировка по положению гака относительно нока стрелы
- •2. Системы управления электрогидравлическими палубными кранами
- •Радиально-поршневые насосы переменной подачи
- •3. Системы программируемого логического управления ( системы plc )
- •§ 4.3. Бесконтактные системы управления электроприводами гпм
- •§ 4.4. Техническая эксплуатация электроприводов гпм
- •1. Механизмы гпм, подготовка и ввод в действие, вывод из действия
- •2. Электроприводы гпм, подготовка и ввод в действие, вывод из действия
- •3. Техническое обслуживание гидравлических кранов
- •4. Технология заполнения гидропривода маслом
- •5. Мероприятия по поддержанию качества масла
- •Глава 5. Схемы управления электроприводами на логиче-
- •§ 5.1. Общая характеристика логических элементов
- •Логический элемент «да»
- •Логический элемент «не»
- •Логический элемент «и»
- •Логический элемент «или»
- •Логический элемент «и-не»
- •Логический элемент «или-не»
- •§ 5.2. Триггеры Основные сведения
- •Триггер Шмидта
- •Асинхронный симметричный триггер
- •§ 5.3. Схемы управления электроприводами на логических элементах
- •1. Схемы управления линейным контактором в контактном ( а ) и бесконтакт
- •Тактном ( б ) вариантах
- •2. Схема управления реверсивными контакторами
- •3. Схема управления асинхронным двигателем
- •Исходное состояние схемы
- •Работа схемы
- •Остановка двигателя
- •4. Схема управления охлаждающим насосом рефрижераторной установки
- •Алгоритм пуска насоса
- •Работа схемы
- •5. Схема управления осушительным насосом Основные элементы схемы
- •Подготовка схемы управления к работе
- •Работа схемы
- •Остановка насоса
- •Основные элементы схемы
- •Подготовка схемы управления к работе
- •Работа схемы
- •6. Схема блока защиты компрессоров пускового воздуха Основные сведения
- •Элементы схемы блока защиты и их исходное состояние
- •Подготовка блока к работе
- •Работа блока защиты
- •§ 5.4. Бесконтактные защитные устройства
- •1. Бесконтактное реле перегрузки
- •Исходное состояние схемы
- •2. Бесконтактное реле напряжения
- •Исходное состояние схемы
- •Работа схемы при снижении напряжения
- •§ 5.5. Техническая эксплуатация полупроводниковых приборов
- •Глава 6. Бесконтактные схемы судовых электроприводов на тиристорах
- •§ 6.1 Общая характеристика тиристоров
- •1. Основные сведения
- •2. Несимметричные триодные тиристоры
- •3. Симметричные тиристоры
- •4. Способы управления тиристорами
- •§ 6.2. Типовые узлы тиристорных устройств
- •1. Основные сведения
- •2. Тиристорные коммутаторы постоянного тока
- •3. Тиристорные коммутаторы переменного тока
- •Тиристорные контакторы переменного тока
- •5. Схема бестоковой коммутации в одной фазе электромагнитного контактора
- •§ 6.3. Преобразовательные устройства на тиристорах
- •1. Основные сведения
- •2. Тиристорные преобразователи постоянного тока
- •3. Тиристорные преобразователи переменного тока
- •§ 6.4. Типовые схемы тиристорных электроприводов
- •1. Основные сведения
- •2. Схема управления 2-скоростным асинхронным двигателем при помощи кулачкового контроллера
- •§ 6.5. Тиристорные электроприводы гпм
- •§ 6.6. Микропроцессорные системы управления тиристорными электроприводами
- •§ 6.7. Техническая эксплуатация полупроводниковых преобразователей
- •Глава 7. Электроприводы рулевых устройств
- •§ 7.1. Общая характеристика рулевых устройств
- •1. Назначение и конструкция рулевых устройств
- •2. Типы рулей
- •3. Основные определения
- •В состав системы управления рулевым приводом входят:
- •Датчики и приёмники положения пера руля;
- •Электродвигатели с насосами;
- •4. Принцип действия руля
- •5. Нагрузочные диаграммы рулеых электроприводов
- •6. Виды управления рулевыми электроприводами
- •6. Требования Конвенции solas-74 и Правил Регистра к рулевым электро-
- •1. Повреждение любого рулевого привода – главного или вспомогательного, не должно выводить из строя другой;
- •7. Срок службы рулевых электроприводов
- •§ 7.2. Передаточные устройства рулевых электроприводов
- •1. Механические передаточные устройства
- •Устройство секторной рулевой машины Устройство секторной рулевой машины показано на рис. 256.
- •Принцип действия
- •2. Гидравлические передаточные устройства
- •§ 7.3. Насосы гидравлических рулевых машин
- •1. Насосы постоянной подачи
- •2. Насосы переменной подачи
- •Радиально-поршневые насосы регулируемой подачи
- •§ 7.4. Механизмы управления насосами гидравлических рулевых машин
- •1. Механизмы управления насосами постоянной подачи
- •2. Механизмы управления насосами переменной подачи
- •3. Гидравлические и комбинированные механизмы управления насосами переменной подачи
- •§ 7.5. Исполнительные устройства систем управления гидравлических руле-
- •1. Серводвигатели
- •2. Электромагнитные муфты
- •3. Пружинные нулевые установители
- •§ 7.6. Системы управления рулевыми электроприводами
- •В состав системы управления рулевым приводом входят:
- •1. Системы управления электромеханическими ( секторными ) рулевыми электроприводами
- •Ся на транспортных судах типов «Волго-балт» и «Волго-Дон».
- •Основные элементы схемы ( рис.273 )
- •Работа схемы
- •Ется на судах типа «Повенец» постройки бывшей гдр ( рис. 275 ).
- •Описание схемы управления Основные элементы схемы ( рис. 275 )
- •2. Системы управления электрогидравлическими рулевыми приводами
- •§ 7.7. Автоматические системы управления рулевыми электроприводами
- •1. Общая характеристика автоматических систем управления рулевыми электроприводами
- •В состав системы управления рулевым приводом входят:
- •2. Авторулевой типа атр2-10
- •Пульт управления ( пу )
- •3. Цепь суммирования сигналов Цепью суммирования сигналов ( рис. 286 ) называют цепь, образованную последо вательно соединёнными выходными обмотками 5 электрических машин:
- •4. Режимы работы авторулевого
- •4.1. Автоматический режим
- •4.1.1. Подготовка схемы к работе
- •Принцип удержания судна на курсе
- •Характер движения барабана насоса Холла.
- •Характер движения барабана насоса Холла
- •Работа авторулевого в автоматическом режиме
- •Часть 1.
- •Часть 2.
- •Коэффициент обратной связи ( кос ) Определение коэффициента
- •4.2. Следящее управление
- •4.3. Простое управление
- •3. Авторулевой типа аист
- •1. Подготовка схемы к работе
- •2. Работа схемы при автоматическом управлении
- •Закон регулирования напряжения управления при автоматическом управле
- •1. Подготовка схемы к работе
- •2. Работа схемы при следящем управлении
- •1. Подготовка схемы к работе
- •2. Работа схемы при простом управлении
- •§ 7.8. Техническая эксплуатация рулевых электроприводов
- •1. Подготовка рулевого электропривода к выходу в рейс
- •2. Обслуживание рулевого электропривода на ходу судна
- •3. Правила технической эксплуатации авторулевых
- •4. Настройка и регулировка авторулевых
- •5. Правила техники безопасности при обслуживании рулевых электро-
- •Глава 8. Электроприводы механизмов специального назначения
- •§ 8.1. Общая характеристика механизмов специального назначения
- •§ 8.2. Подруливающие устройства
- •Работа системы управления
- •3.1. Подготовка системы управления к работе
- •3.2. Работа системы управления
- •§ 8.3. Успокоители ( стабилизаторы ) качки
- •2. Система управления успокоителями качки
- •2.1. Состав системы управления
- •§ 8.4. Системы кренования и дифферента
- •1. Схема управления электроприводом насоса креновой системы
- •1.1. Силовая часть схемы
- •1.2. Схема управления
- •1.2.1. Подготовка к работе
- •1.2.2. Ручное управление
- •1.2.3. Дистанционное управление
- •1.2.4. Автоматическое управление
- •2. Наладочные работы
- •§ 8.5. Системы откренивания
- •1. Система откренивания судна с перекачивающим насосом
- •1.1. Принцип действия системы
- •1.2. Исходное состояние
- •1.3. Выравнивание крена
- •1.4. Заполнение танков водой
- •1.5. Слив воды из танков
- •2. Системы откренивания с электрокомпрессором
- •2.1. Принцип действия системы
- •2.2. Исходное состояние
- •2.3. Выравнивание крена
- •3. Автоматизация откренивания
- •1. Основные элементы схемы
- •2. Подготовка схемы к работе
- •3. Работа схемы
- •2. Схемы автоматических швартовных лебедок без взвешивающего устройст
- •Кинематическая схема ашл без взвешивающего устройства Элементы кинематической схемы На рис. 301, а показаны:
- •Автоматический режим работы ашл
- •Кинематическая схема ашл со взвешивающим устройством
- •3. Взвешивающие устройства ашл - датчики натяжения каната
- •Кинематическая схема лебедки Кинематическая схема лебедки приведена на рис. 304.
- •Управляющая часть схемы управления
- •1 Скорость
- •2 Скорость
- •3 Скорость
- •§ 8.7. Техническая эксплуатация электроприводов механизмов специального назначения
3. Условия работы гпм
Современный электропривод судовых грузоподъемных механизмов как отечествен-
ный, так и зарубежный изготавливается с использованием специализированных электрических машин и аппаратов, отвечающих особым требованиям эксплуатации.
Специфические условия судовой эксплуатации электрооборудования
грузоподъемных механизмов в основном сводятся к следующим: высокая влажность воздуха вплоть до выпадения росы, высокая температура окружающей среды, качка судна, повышенная вибрация. Все оборудование грузоподъемных устройств, установленное на открытых палубах, должно быть рассчитано на обливание морской водой, а также на кратковременные погружения в волну, заливающую палубу, на возможность обледенения. К оборудованию предъявляются более высокие требования по прочности и коррозийной стойкости.
Главное различие электроприводов судовых грузоподъемных механизмов от берего-
вых заключается в их питании от электростанций соизмеримой мощности. Приходится искать комплексное решение задач по обеспечению стабилизации параметров тока и устойчивости работы электростанции с мощными электроприводами грузовых устройств, а также по выбору наиболее целесообразных электродвигатели и систем управления, позволяющих уменьшить пиковые нагрузки в условиях частой работы в динамических режимах.
Электроприводы ГПМ работают в повторно-кратковременном режиме, который в
соответствии с международной классификацией обозначается S3.
Этот режим характеризуется частыми пусками и остановками электродвигателя ГПМ.
В общем виде цикл работы грузовой лебедки состоит из следующих 8 операций:
1. подъем груза;
2. перенос груза в горизонтальной плоскости;
3. опускание груза;
4. расстройка груза;
5. подъем холостого гака;
6. обратное перемещение гака в горизонтальной плоскости;
7. опускание холостого гака;
8. застропка груза.
Грузовые операции могут осуществляться одной лебедкой, двумя лебедками или грузовым краном.
Для обоснованного выбора режима эксплуатации ЭП, а также для выбора ЭД по мощности необходимо прежде всего знать, как изменяется нагрузка на валу ЭД во вре-
мени. С этой целью используют нагрузочные диаграммы, представляющие собой зависимость момента на валу двигателя от времени, т.е. М ( t ).
Ниже рассматриваются нагрузочные диаграммы для таких режимов работы ГПМ:
работа одной лебедки;
работа двух лебедок на один гак;
работа грузового крана.
4. Нагрузочные диаграммы электроприводов гпм
Нагрузочная диаграмма при работе одной лебедки
Если в грузовых операциях участвует одна лебедка, то грузоподъемный механизм обеспечивает подъем и спуск груза, а перемещают его за борт или к трюму вручную. Для приема груза с причала стрела выносится оттяжками к борту, после чего стропят груз. В последующем выбирают лебедкой шкентель и переводят стрелу с висящим на ней грузом к люку судна. После этого травят лебедкой шкентель и груз опускается в трюм.
Рис 170. Нагрузочная диаграмма электропривода при работе одной лебедки
Работу лебедки в этом случае можно проиллюстрировать диаграммой изменения момента на валу ЭД за цикл погрузки (рис. 170 ).
Момент на валу ЭД считают положительным в том случае, когда он совпадает по знаку с направлением вращения ЭД, и отрицательным, когда не совпадает, т. е. ЭД работает в тормозном (рекуперативном) режиме. На диаграмме приняты обозначения: М -статический момент ЭД при подъеме груза; М - то же при спуске груза; М , М - статические моменты соответственно при подъеме и спуске холостого гака; Т - полное время цикла; t , t , t , t - время работы лебедки; t - время перевода стрелы с грузом от борта к люку; t - время освобождения груза от стропов; t - время перевода стрелы с пустым гаком от люка к борту; t - время застропливания ( крепления ) груза.
Нагрузка на валу ЭД лебедки на соответствующих участках цикла определяет-
ся моментами сопротивления.
Момент (Н*м) при подъеме груза
М = ( G + G0 )D / ( 2iη ),
где G - вес груза, Н; G0 - вес гака, Н; D - диаметр грузового барабана лебедки, м;
ι -передаточное число редуктора; η -- номинальный КПД механизма лебедки.
Момент (Н*м) при спуске груза
M = ( G + G0) D η / ( 2i ) = M ( 2η - 1 ),
где η = 2 – 1 / η - КПД лебедки при спуске груза.
Спуск груза происходит при тормозном режиме работы ЭД, поэтому знак мо-
мента принимают отрицательным:
М = М = ( 0,1…0,2 )М ,
где М - момент, развиваемый ЭД при подъеме номинального груза G .
При работе одной лебедки перемещение стрелы из одного положения в другое вручную отнимает много времени, поэтому грузовые операции обычно осуществляют при помощи двух грузоподъемных стрел, каждая из которых оборудована отдельной лебедкой ( рис. 170 ).
Рис. 170. Схема погрузки при помощи двух стрел и двух лебедок
Нагрузочная диаграмма при работе двух лебедок
В этом случае для приема груза с причала нок одной стрелы располагают над люком трюма, а другую стрелу выводят за борт судна ( рис. 170 ). В этом положе-
нии обе стрелы - трюмную и бортовую - раскрепляют неподвижно оттяжками. Концы обеих шкентелей присоединяют к общему гаку.
Работу при погрузке судна ведут в таком порядке:
1. поднимают груз лебедкой бортовой стрелы, вторая лебедка выбирает образующуюся при этом слабину своего шкентеля (рис. 170, а);
2. перемещают груз поперек судна, для чего трюмная лебедка выбирает шкен-
тель и подтягивает груз, а бортовая поддерживает его, работая в режиме тормозного травления (рис. 170, б );
3. опускают груз в трюм трюмной лебедкой, бортовая же травит свой шкентель вхолостую (рис. 170, в);
4. после расстропления груза поднимают холостой гак трюмной лебедкой, а бортовая лебедка в это время выбирает слабину (рис. 170, г);
5. перетягивают гак к причалу бортовой лебедкой, трюмная же при этом травит свой шкентель (рис. 179, д);
6. опускают гак бортовой лебедкой, а вторая лебедка продолжает травить свой шкентель (рис. 170, е).
Рис. 171. Нагрузочная диаграмма электропривода при работе двух лебедок на один гак
Цикл заканчивается застропливанием нового груза. Нагрузочная диаграмма ЭП при работе двух лебедок на один гак приведена на рис. 171.
Нагрузочные диаграммы механизмов грузового крана
При выполнении грузовых операций судовым краном его нагрузочные характери
стики представляются работой трех механизмов: механизма подъема, механизма изме-
нения вылета стрелы и механизма поворота. Упрощенная нагрузочная диаграмма рабо
ты всех трех ЭП указанных механизмов при погрузке судна представлена на рис. 172.
После застропки груза включают ЭД механизма подъема, который работает с моментом М на валу в течение времени t , поднимая груз на необходимую высоту выше борта.
В течение времени t работает ЭД механизма изменения вылета стрелы, подни-
мая стрелу с грузом так, чтобы нок стрелы после ее поворота оказался над люком трю-
ма. По мере уменьшения вылета уменьшаются также плечи сил тяжести груза и стрелы, что объясняет уменьшение момента на валу ЭД от значения М до значения М .
В период времени t работает ЭД механизма поворота крана, который развивает момент М .

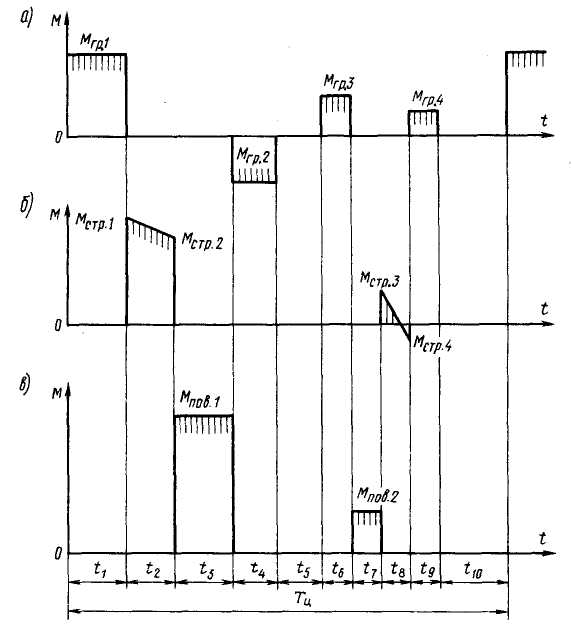

Рис. 172. Нагрузочная диаграмма электропривода грузового поворотного крана:
механизмов подъема ( а ), вылета стрелы ( б ) и поворота ( в )
В конце этого периода груз оказывается над люком трюма, куда и опускается в течение времени t при работе ЭД механизма подъема в режиме рекуперативного тор-
можения с моментом M .
После расстропливания груза в трюме ( время t ) холостой гак в течение времени t поднимается ЭД механизма подъема. Момент M на валу ЭД создается силами трения в передаче.
Далее следует поворот крана с выводом нока стрелы за борт (время t , момент М ), опускание стрелы ( время t , уменьшение момента от М до М ) и спуск холостого гака (время t , момент М ) за новой партией груза.
Застропливанием этого груза в течение времени t заканчивается цикл работы ЭП крана.
