- •Термины и определения
- •1.2. Классификация электроприводов
- •1.3. Краткий очерк развития отечественных судовых электроприводов
- •1.4. Особенности работы судового электромеханика
- •1.5. Значение предмета
- •1.6. Международные и национальные морские классификационные общества.
- •1.7. Условия работы судового электрооборудования. Требования Правил Реги-
- •1.8. Требования морских нормативных документов к конструкции судового
- •1.8.1. Классификация судового оборудования в зависимости от климатических условий района плавания
- •1.8.2. Классификация электрооборудования в зависимости от места расположе
- •1.8.3. Классификация электрооборудования в зависимости от степени защи
- •1.8.4. Классификация судового оборудования в зависимости от особых условий работы эксплуатации
- •1.9. Классификация судового электрооборудования в зависимости от способа монтажа электрических машин
- •1.10. Классификация судового электрооборудования в зависимости от режи
- •1.11. Условия выбора электродвигателей для судовых электроприводов
- •1.12. Системы буквенно-цифровых обозначений электрооборудования Промышленность выпускает различные виды электрооборудования сериями.
- •1.13. Международная система обозначения выводов электрических машин, цветовое обозначение выводов
- •1.14. Международная система единиц физических величин
- •1.15. Единицы, часто применяемые в судовой электротехнике
- •1.16. Рекомендации по изучению дисциплины
- •Глава 1. Типовые узлы и схемы управления судовыми электроприводами
- •§ 1.1. Аппаратура управления электроприводами
- •1. Электрические аппараты
- •Классификация электрических аппаратов
- •7. По режиму работы
- •2. Рубильники, выключатели и переключатели
- •3. Автоматические выключатели
- •2. По роду тока :
- •3. По числу полюсов:
- •5. По типу расцепителей:
- •По типу привода:
- •Исходное состояние выключателя
- •Включение выключателя
- •Расцепители Основные сведения
- •Промышленные типы автоматических выключателей
- •Технические характеристики автоматических выключателей типа ак-50
- •Номинальные токи расцепителей и уставки тока срабатывания в зоне токов короткого замыкания электромагнитных расцепителей выключателей серии а3100р
- •Пределы регулирования и калибруемые значения параметров полупроводниковых расцепителей выключателей серии а3700р
- •Расчет параметров выключателя
- •Выбор выключателя
- •1.1.4. Командоаппараты
- •Кнопочные посты управления
- •Универсальные переключатели
- •Рычажные выключатели
- •1.1.5. Контроллеры
- •Силовые контроллеры
- •1.1.6. Контакторы постоянного и переменного тока
- •Контакты предназначены для непосредственной коммутации электрических цепей.
- •Изображение контактов При изображении контактов применяют следующие правила:
- •Электромагнитная система
- •1.1.7. Реле тока и напряжения
- •Расчет и выбор реле максимального тока
- •Грузовые реле
- •1.1.8. Реле промежуточные
- •1.1.9. Реле времени
- •Электродвигательные реле времени
- •Электромеханические реле времени
- •Технические характеристики реле времени серий рэм20 и рэм200
- •9. Реле с герметизированными магнитоуправляемыми контактами
- •Промышленные типы реле на магнитоуправляемых контактах
- •Герсиконы
- •10. Электротепловые реле Основные сведения
- •Токовые тепловые реле
- •Регулирование уставки ( тока срабатывания реле )
- •11 Реле контроля неэлектрических величин
- •12. Резисторы
- •Классификация резисторов
- •Схемы включения резисторов
- •Материалы, применяемые при производстве резисторов
- •Номинальные параметры резисторов
- •13 Тормозные устройства
- •Основные сведения
- •Ленточные тормозные устройства
- •Дисковые тормозные устройства Дисковые тормозные устройства широко применяются в электроприводах судовых
- •14. Предохранители
- •Устройство и принцип действия предохранителей
- •Технические характеристики предохранителей типа пр2
- •Технические характеристики предохранителей серии пк
- •Расчёт и выбор предохранителей
- •§ 1.2. Условные изображения и обозначения элементов электрических схем
- •1. Единая система конструкторской документации Основные сведения
- •Единая система конструкторской документации
- •Система обозначений стандартов
- •2. Условные графические изображения и буквенно-цифровые обозначения элементов электрических схем Основные сведения
- •3. Виды и правила чтения электрических схем
- •§ 1.3. Типовые узлы и схемы управления электроприводами
- •1. Управление электроприводами
- •Виды управления электроприводами
- •2. Типовые узлы схем автоматического управления электродвигателями
- •Почного поста, состоящего из кнопок «Пуск» и «Стоп». Эта схема применяется для управ- ления наиболее простых судовых электроприводов – насосов, вентиляторов, шлюпочных и траповых лебедок и т.П.
- •Подготовка схемы к работе
- •Остановка
- •Причины и последствия снижения напряжения
- •Схемы защит по снижению напряжения
- •3. Типовые схемы автоматического управления электродвигателями Автоматизация пуска двигателей постоянного и переменного тока Основные сведения
- •Подготовка схемы к работе
- •Работа схемы
- •Подготовка схемы к работе
- •Подготовка схемы к работе
- •Работа схемы
- •Подготовка схемы к работе
- •Подготовка схемы к работе
- •Остановка
- •4. Типовые комплектные устройства управления судовыми электроприво-
- •Основные сведения
- •Пусковые реостаты
- •Подготовка схемы к работе
- •Защиты Защита от токов короткого замыкания
- •Устройство пускового реостата типа рзп
- •Пускорегулировочные реостаты
- •Подготовка схемы к работе
- •Работа схемы Пуск
- •Остановка
- •§ 1.4. Техническая эксплуатация судового электроооборудования
- •2.3. Системы управления саэп
- •Глава 2. Электроприводы судовых нагнетателей
- •§2.1. Классификация и параметры судовых нагнетателей
- •1. Общая характеристика судовых нагнетателей
- •2. Классификация судовых нагнетателей
- •3. Основные параметры нагнетателей
- •2.2. Центробежные нагнетатели
- •1. Основные сведения
- •2. Рабочие характеристики центробежных нагнетателей
- •3. Характеристика сопротивления нагнетательной системы
- •4. Совместная работа нагнетателей
- •§2.2. Устройство, принцип действия, эксплуатация судовых нагнетателей
- •1. Центробежные насосы
- •2. Поршневые насосы
- •3. Осевые ( пропеллерные ) насосы
- •4. Ротационные насосы
- •5. Вентиляторы
- •6. Компрессоры
- •7. Выбор электродвигателей для судовых нагнетателей
- •Решение
- •Решение
- •8. Требования Правил Регистра к электроприводам насосов и ветиляторов
- •§ 2.3. Системы управления электроприводами судовых нагнетателей и холо-
- •4.3. Принципиальная схема управления электроприводом осушительного насоса
- •Основные сведения
- •Подготовка схемы к работе
- •Ходовой режим
- •Режим манёвров
- •Силовая часть схемы
- •Автоматическое управление
- •Защита по снижению напряжения сети
- •Защита от повышения и понижения давления фреона в трубопроводе
- •§ 2.4. Техническое использование электроприводов судовых нагнетателей
- •Глава 3. Электроприводы якорно-швартовных устройств
- •§ 3.1. Общая характеристика якорных устройств
- •1. Назначение якорных устройств
- •2. Классификация якорно-швартовных и швартовных устройств
- •Кинематические схемы якорно-швартовных устройств
- •Нагрузочные диаграммы якорно-швартовных устройств Нагрузочной диаграммой электропривода называют зависимость мощности, тока или момента электродвигателя от времени.
- •5. Нормы якорного снабжения судов
- •Необходимые тяговые силы
- •6. Характеристика швартовного снабжения судов
- •7. Требования Правил Регистра к якорным и швартовным электроприводам
- •8. Рекомендации по выбору систем электроприводов якорно-швартовных устройств
- •§ 3.2. Системы управления электроприводами якорно-швартовных устройств
- •Подготовка схемы к работе
- •Работа схемы
- •Описание принципиальной схемы
- •Типовая система управления яшу на переменном токе Основные сведения
- •На современных транспортных судах применяют 2 вида управления отдачей якоря:
- •Подготовка схемы к работе
- •Работа схемы Предварительный этап
- •Основные сведения
- •Основные элементы схемы
- •Подготовка схемы к работе
- •Работа схемы
- •1 Скорость
- •2 Скорость
- •3 Скорость
- •§ 3.3. Техническая эсплуатация якорно-швартовных устройств
- •1. Подготовка к действию, отдача и подъем якоря
- •Глава 4 . Электроприводы грузоподъемных механизмов
- •§ 4.1. Общая характеристика гпм
- •1. Классификация гпм
- •2. Устройство гпм
- •3. Условия работы гпм
- •4. Нагрузочные диаграммы электроприводов гпм
- •5. Требования Правил Регистра к электроприводам грузоподъемных механизмов
- •6. Технико-экономические характеристики электроприводов гпм переменного тока
- •§ 4.2. Системы управления электрическими палубными кранами
- •Подготовка схемы к работе
- •Работа схемы Алгоритм работы схемы Алгоритм работы схемы крайне прост:
- •1 Скорость
- •2 Скорость
- •3 Скорость
- •Рекуперативное торможение электродвигателя
- •Защита от обрыва фазы
- •Блокировка по положению воздушной заслонки
- •Блокировка по длине троса на грузовом барабане
- •На рис. 174 показана схема включения электромагнитных тормозов, общая для всх трех механизмов крана. Подготовка схемы к работе
- •Работа схемы
- •Остановка
- •Защита от токов короткого замыкания
- •Защита от токов перегрузки
- •Защита от токов перегрузки при динамическом торможении
- •Защита по снижению напряжения
- •Защита от обрыва фазы
- •Алгоритм работы схемы Алгоритм работы схемы крайне прост:
- •2 Скорость
- •Защита от обрыва фазы
- •Блокировка по положению гака относительно нока стрелы
- •2. Системы управления электрогидравлическими палубными кранами
- •Радиально-поршневые насосы переменной подачи
- •3. Системы программируемого логического управления ( системы plc )
- •§ 4.3. Бесконтактные системы управления электроприводами гпм
- •§ 4.4. Техническая эксплуатация электроприводов гпм
- •1. Механизмы гпм, подготовка и ввод в действие, вывод из действия
- •2. Электроприводы гпм, подготовка и ввод в действие, вывод из действия
- •3. Техническое обслуживание гидравлических кранов
- •4. Технология заполнения гидропривода маслом
- •5. Мероприятия по поддержанию качества масла
- •Глава 5. Схемы управления электроприводами на логиче-
- •§ 5.1. Общая характеристика логических элементов
- •Логический элемент «да»
- •Логический элемент «не»
- •Логический элемент «и»
- •Логический элемент «или»
- •Логический элемент «и-не»
- •Логический элемент «или-не»
- •§ 5.2. Триггеры Основные сведения
- •Триггер Шмидта
- •Асинхронный симметричный триггер
- •§ 5.3. Схемы управления электроприводами на логических элементах
- •1. Схемы управления линейным контактором в контактном ( а ) и бесконтакт
- •Тактном ( б ) вариантах
- •2. Схема управления реверсивными контакторами
- •3. Схема управления асинхронным двигателем
- •Исходное состояние схемы
- •Работа схемы
- •Остановка двигателя
- •4. Схема управления охлаждающим насосом рефрижераторной установки
- •Алгоритм пуска насоса
- •Работа схемы
- •5. Схема управления осушительным насосом Основные элементы схемы
- •Подготовка схемы управления к работе
- •Работа схемы
- •Остановка насоса
- •Основные элементы схемы
- •Подготовка схемы управления к работе
- •Работа схемы
- •6. Схема блока защиты компрессоров пускового воздуха Основные сведения
- •Элементы схемы блока защиты и их исходное состояние
- •Подготовка блока к работе
- •Работа блока защиты
- •§ 5.4. Бесконтактные защитные устройства
- •1. Бесконтактное реле перегрузки
- •Исходное состояние схемы
- •2. Бесконтактное реле напряжения
- •Исходное состояние схемы
- •Работа схемы при снижении напряжения
- •§ 5.5. Техническая эксплуатация полупроводниковых приборов
- •Глава 6. Бесконтактные схемы судовых электроприводов на тиристорах
- •§ 6.1 Общая характеристика тиристоров
- •1. Основные сведения
- •2. Несимметричные триодные тиристоры
- •3. Симметричные тиристоры
- •4. Способы управления тиристорами
- •§ 6.2. Типовые узлы тиристорных устройств
- •1. Основные сведения
- •2. Тиристорные коммутаторы постоянного тока
- •3. Тиристорные коммутаторы переменного тока
- •Тиристорные контакторы переменного тока
- •5. Схема бестоковой коммутации в одной фазе электромагнитного контактора
- •§ 6.3. Преобразовательные устройства на тиристорах
- •1. Основные сведения
- •2. Тиристорные преобразователи постоянного тока
- •3. Тиристорные преобразователи переменного тока
- •§ 6.4. Типовые схемы тиристорных электроприводов
- •1. Основные сведения
- •2. Схема управления 2-скоростным асинхронным двигателем при помощи кулачкового контроллера
- •§ 6.5. Тиристорные электроприводы гпм
- •§ 6.6. Микропроцессорные системы управления тиристорными электроприводами
- •§ 6.7. Техническая эксплуатация полупроводниковых преобразователей
- •Глава 7. Электроприводы рулевых устройств
- •§ 7.1. Общая характеристика рулевых устройств
- •1. Назначение и конструкция рулевых устройств
- •2. Типы рулей
- •3. Основные определения
- •В состав системы управления рулевым приводом входят:
- •Датчики и приёмники положения пера руля;
- •Электродвигатели с насосами;
- •4. Принцип действия руля
- •5. Нагрузочные диаграммы рулеых электроприводов
- •6. Виды управления рулевыми электроприводами
- •6. Требования Конвенции solas-74 и Правил Регистра к рулевым электро-
- •1. Повреждение любого рулевого привода – главного или вспомогательного, не должно выводить из строя другой;
- •7. Срок службы рулевых электроприводов
- •§ 7.2. Передаточные устройства рулевых электроприводов
- •1. Механические передаточные устройства
- •Устройство секторной рулевой машины Устройство секторной рулевой машины показано на рис. 256.
- •Принцип действия
- •2. Гидравлические передаточные устройства
- •§ 7.3. Насосы гидравлических рулевых машин
- •1. Насосы постоянной подачи
- •2. Насосы переменной подачи
- •Радиально-поршневые насосы регулируемой подачи
- •§ 7.4. Механизмы управления насосами гидравлических рулевых машин
- •1. Механизмы управления насосами постоянной подачи
- •2. Механизмы управления насосами переменной подачи
- •3. Гидравлические и комбинированные механизмы управления насосами переменной подачи
- •§ 7.5. Исполнительные устройства систем управления гидравлических руле-
- •1. Серводвигатели
- •2. Электромагнитные муфты
- •3. Пружинные нулевые установители
- •§ 7.6. Системы управления рулевыми электроприводами
- •В состав системы управления рулевым приводом входят:
- •1. Системы управления электромеханическими ( секторными ) рулевыми электроприводами
- •Ся на транспортных судах типов «Волго-балт» и «Волго-Дон».
- •Основные элементы схемы ( рис.273 )
- •Работа схемы
- •Ется на судах типа «Повенец» постройки бывшей гдр ( рис. 275 ).
- •Описание схемы управления Основные элементы схемы ( рис. 275 )
- •2. Системы управления электрогидравлическими рулевыми приводами
- •§ 7.7. Автоматические системы управления рулевыми электроприводами
- •1. Общая характеристика автоматических систем управления рулевыми электроприводами
- •В состав системы управления рулевым приводом входят:
- •2. Авторулевой типа атр2-10
- •Пульт управления ( пу )
- •3. Цепь суммирования сигналов Цепью суммирования сигналов ( рис. 286 ) называют цепь, образованную последо вательно соединёнными выходными обмотками 5 электрических машин:
- •4. Режимы работы авторулевого
- •4.1. Автоматический режим
- •4.1.1. Подготовка схемы к работе
- •Принцип удержания судна на курсе
- •Характер движения барабана насоса Холла.
- •Характер движения барабана насоса Холла
- •Работа авторулевого в автоматическом режиме
- •Часть 1.
- •Часть 2.
- •Коэффициент обратной связи ( кос ) Определение коэффициента
- •4.2. Следящее управление
- •4.3. Простое управление
- •3. Авторулевой типа аист
- •1. Подготовка схемы к работе
- •2. Работа схемы при автоматическом управлении
- •Закон регулирования напряжения управления при автоматическом управле
- •1. Подготовка схемы к работе
- •2. Работа схемы при следящем управлении
- •1. Подготовка схемы к работе
- •2. Работа схемы при простом управлении
- •§ 7.8. Техническая эксплуатация рулевых электроприводов
- •1. Подготовка рулевого электропривода к выходу в рейс
- •2. Обслуживание рулевого электропривода на ходу судна
- •3. Правила технической эксплуатации авторулевых
- •4. Настройка и регулировка авторулевых
- •5. Правила техники безопасности при обслуживании рулевых электро-
- •Глава 8. Электроприводы механизмов специального назначения
- •§ 8.1. Общая характеристика механизмов специального назначения
- •§ 8.2. Подруливающие устройства
- •Работа системы управления
- •3.1. Подготовка системы управления к работе
- •3.2. Работа системы управления
- •§ 8.3. Успокоители ( стабилизаторы ) качки
- •2. Система управления успокоителями качки
- •2.1. Состав системы управления
- •§ 8.4. Системы кренования и дифферента
- •1. Схема управления электроприводом насоса креновой системы
- •1.1. Силовая часть схемы
- •1.2. Схема управления
- •1.2.1. Подготовка к работе
- •1.2.2. Ручное управление
- •1.2.3. Дистанционное управление
- •1.2.4. Автоматическое управление
- •2. Наладочные работы
- •§ 8.5. Системы откренивания
- •1. Система откренивания судна с перекачивающим насосом
- •1.1. Принцип действия системы
- •1.2. Исходное состояние
- •1.3. Выравнивание крена
- •1.4. Заполнение танков водой
- •1.5. Слив воды из танков
- •2. Системы откренивания с электрокомпрессором
- •2.1. Принцип действия системы
- •2.2. Исходное состояние
- •2.3. Выравнивание крена
- •3. Автоматизация откренивания
- •1. Основные элементы схемы
- •2. Подготовка схемы к работе
- •3. Работа схемы
- •2. Схемы автоматических швартовных лебедок без взвешивающего устройст
- •Кинематическая схема ашл без взвешивающего устройства Элементы кинематической схемы На рис. 301, а показаны:
- •Автоматический режим работы ашл
- •Кинематическая схема ашл со взвешивающим устройством
- •3. Взвешивающие устройства ашл - датчики натяжения каната
- •Кинематическая схема лебедки Кинематическая схема лебедки приведена на рис. 304.
- •Управляющая часть схемы управления
- •1 Скорость
- •2 Скорость
- •3 Скорость
- •§ 8.7. Техническая эксплуатация электроприводов механизмов специального назначения
Кинематическая схема лебедки Кинематическая схема лебедки приведена на рис. 304.

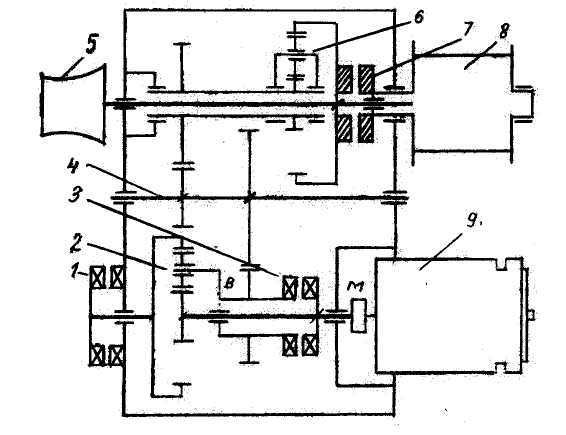

Рис. 304. Кинематическая схема АШЛ типа АВВ 80:
1 – электромагнитный тормоз; 2 – планетарная передача; 3 – электромагнитная муфта; 4 – промежуточный вал; 5 – турачек ( швартовный барабан ); 6 – планетарный редуктор-измеритель натяжения; 7 – зубчатая муфта сцепления; М – муфта упругая пальцевая
В кинематическую схему ( рис. 304 ) входят две планетарные передачи – 2 и 6. Последняя представляет собой планетарный редуктор-измеритель натяжения.
Двигатель 9 соединен с редуктором через упругую пальцевую муфту М. Ведущий приводной вал включает в себя ступень планетарной передачи 2, электромагнитную муф-
ту 3 и электромагнитный тормоз 1.
В нормальном режиме работы электромагнитная муфта 3 разобщена, электромаг-
нитный тормоз 1 обесточен и удерживает неподвижным венечное колесо 2 планетарной передачи.
При работе двигателя М его вращающий момент через муфту М передается непо-
средственно на солнечное колесо и через сателлитные шестерни и водило В на промежу-
точный вал 4.
От промежуточного вала 4 приводится во вращение солнечная шестерня планетар
ной передачи 6, которая наружным венечным колесом сообщается непосредственно с гру-
зовым валом. На правом конце вала находится швартовный барабан 8, на левом – турачек 5 ( на судах турачек называют «турачка», что не совсем правильно ).
Перед началом работы боцман сообщает ( соединяет ) швартовный барабан 8 с гру-
зовым валом при помощи зубчатой муфты 7, рычаг привода которой выведен наружу и на
ходится на верхней крышке редуктора.
Турачек 5 закреплен непосредственно на грузовом валу и поэтому вращается все то время, пока включен двигатель 9.
Для увеличения скорости выбирания ( травления ) троса при помощи схемы управ-
ления ( более подробно см. ниже ) подают питание на катушку электромагнитного тормо
за 1 и электромагнитную муфту 3. В результате электромагнитный тормоз освобождает венечное колесо планетарной передачи 2, а через электромагнитную муфту вал электро
двигателя 9 напрямую соединяется с промежуточным валом 4.
Тем самым из кинематической схемы исключается планетарная передача 2 ( ее шес
терни вращаются вхолостую ), вследствие чего уменьшается общее передаточное число редуктора и увеличивается скорость вращения грузового барабана.
Кинематическая схема датчика длины вытравленного троса
Кинематическая схема датчика длины вытравленного троса приведена на рис. 305.

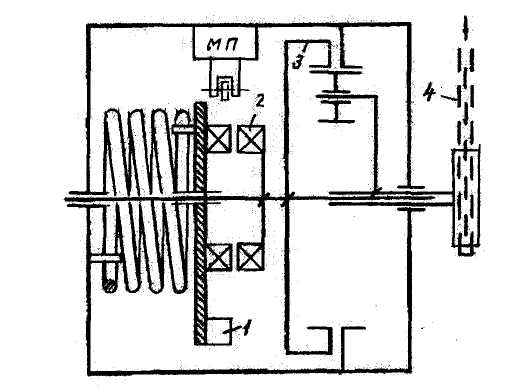

Рис. 305. Кинематическая схема датчика длины вытравленного троса АШЛ типа АВВ 80
В состав датчика входят ( рис. 305 ):
1 – кулачок датчика ( электромагнитной муфты );
2 – электромагнитная муфта;
3 – венечная шестерня редуктора;
4 – цепной привод от промежуточного вала.
Датчик пристроен снаружи корпуса редуктора и имеет цепной привод 4 от проме-
жуточного вала. Как следует из кинематической схемы, вращающий момент цепного при
вода 4 передается на промежуточную шестерню, сообщённую с венечной шестерней 3.
На одном валу с этой шестерней находится правая половина электромагнитной муфты 2. Левая половина муфты через винтовую пружину механически сообщена с корпу
сом датчика. На ней находится кулачок 1.
Если электромагнитная муфта выключена, обе половины муфты разобщены. Поэто
му при вращении швартовного барабана шестерня 3 и правая половина муфты 2 вращают-
ся свободно.
Если электромагнитная муфта включена, обе половины муфты сообщаются. Поэто-
му при вращении швартовного барабана поворачивается левая половина муфты, заводя
( закручивая ) при этом пружину.
Вместе с этой половиной муфты поворачивается кулачок 1. Если общая длина шва
ртовного каната изменится на ± 10 м, кулачок набегает на микропереключатель МП ( в верхней части рис. 8.10 ), включая тревожную сигнализацию.
Поворот левой половины муфты передаётся:
на стрелочный указатель длины вытравленного троса;
через шарнирное устройство – на подвижную часть ( салазки ) датчика натяже
ния каната.
В состав шарнирного устройства входит масляный демпфер, сглаживающий пере-
дачу колебательных нагрузок на салазки ДНК.
Кинематическая схема измерительной части датчика натяжения каната
Кинематическая схема измерительной части датчика натяжения каната приведена
на рис. 306.

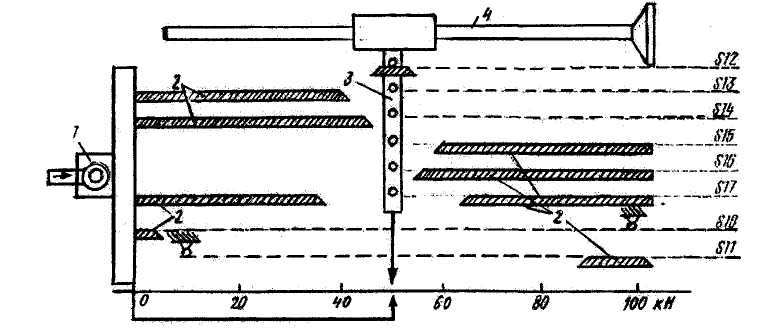

Рис. 306. Кинематическая схема измерительной части датчика натяжения каната АШЛ типа АВВ 80:
1 – тяга шарнирная; 2 – профильные кулачки; 3 – стойка с микровыклю-
чателями; 4 – маховичок изменения уставки усилия
1 – тяга шарнирная ( иначе – рычаг-водило ), для передачи усилия от датчика длины вытравленного троса ( 8.10 ) к датчику натяжения каната ;
2 – профильные кулачки S11…S18 ( заштрихованы, 8 шт. );
3 - стойка с микропереключателями ;
4 - маховичок изменения уставки усилия, для задания необходимого усилия в тросе.
Профильные кулачки находятся на салазках с горизонтальными направляющими.
При изменении усилия в канате салазки с кулачками перемещаются влево или вправо. Кулачки набегают на микропереключатели на стойке 3 и переключают их контакты.
Для регулировки усилия стойку 3 поднимают или опускают при помощи привода 4.
Датчик имеет 2 стрелки- указателя :
заданного усилия; эта стрелка механически связана со стойкой 3 ( верхняя
стрелка );
истинного усилия; эта стрелка ( нижняя ) механически связана через
рычаг 1 с датчиком натяжения каната.
На рис. 306 стойка 3 находится в положении, которому соответствует усилие 50 кН ( 5 тонн ).
Дополнительно на корпусе стойки 3 закреплены два выключателя:
S11 – выключатель ускоренного режима работы, замкнут при усилиях только до
Р< 12кН ( 1,2 тонны ), для получения режима ускоренной работы;
S18 – максимальный выключатель натяжения каната, размыкается при увеличе
нии усилия до значения Р> 100 кН ( 10 тонн ), для включения аварийной сигнализации.
Датчик натяжения, кроме шкалы и стрелочных указателей, имеет осветительную лампу Н ( рис. 307 ), которая одновременно сигнализирует о наличии питания на схеме управления.

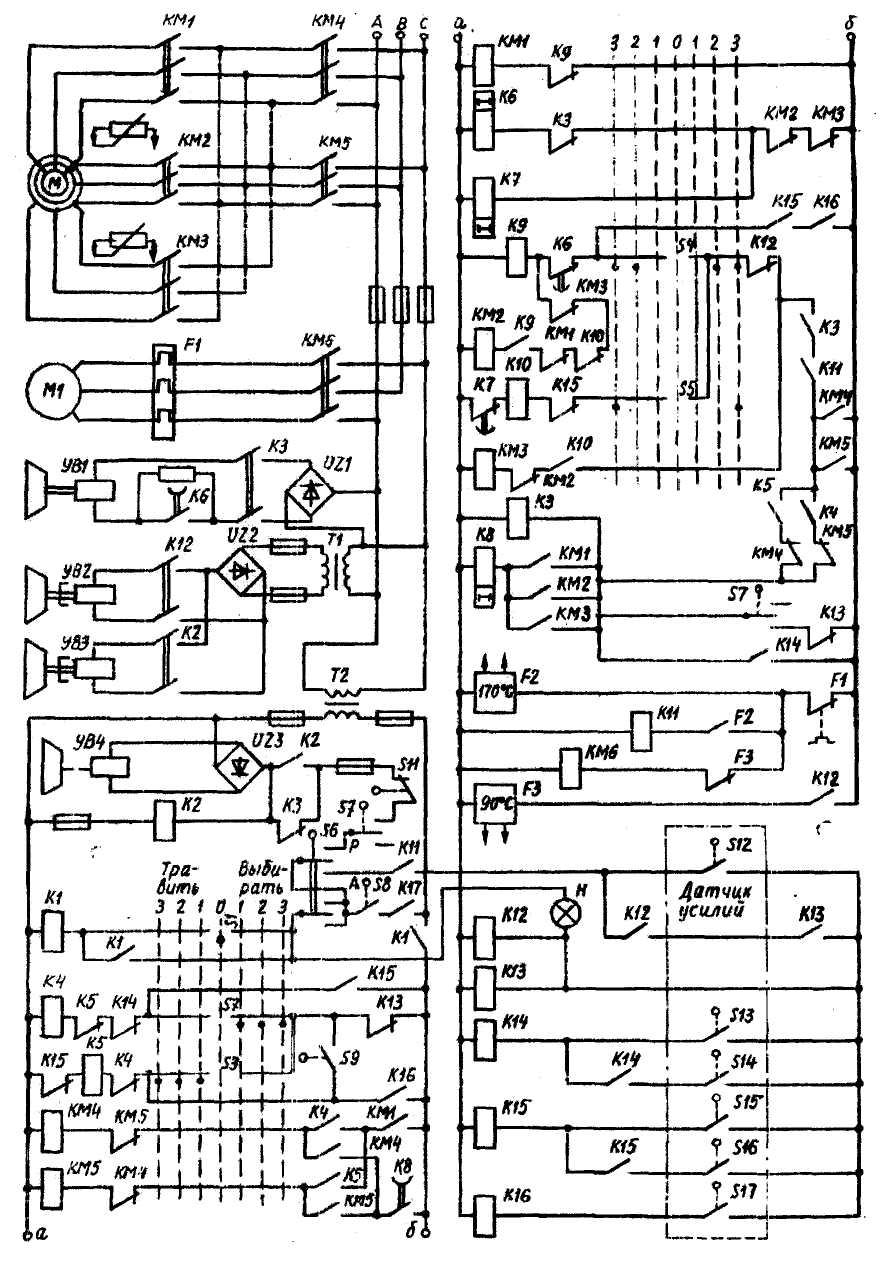

Принципиальная электрическая схема управления электроприводом АШЛ типа АВВ 80
Принципиальная электрическая схема управления электроприводом АШЛ типа АВВ 80 изображена на рис. 307.
Силовая часть схемы
В силовую часть схемы входят ( рис. 307 ):
М – исполнительный двигатель АШЛ:
М1 – электродвигатель вентилятора;
YB1 – электромагнитный дисковый тормоз исполнительного двигателя;
YB2 – электромагнитная муфта датчика длины вытравленного троса;
YB3 – электромагнитная муфта редуктора лебедки;
YB4 – электромагнитный тормоз планетарной передачи редуктора лебедки;
Т1 – понижающий трансформатор, для питания катушек YB2, YB3;
Т2 - понижающий трансформатор, для питания катушки YВ4 и цепей управле
ния;
UZ1…UZ4 – выпрямительные мостики, для питания катушек YB1…YB4;
F1 – нагревательные элементы, для защиты двигателя вентилятора М1 от токов
перегрузки;
F2 – трансформаторно-выпрямительный блок питания реле F2, для защиты дви
гателя лебёдки М от токов перегрузки, настроен на 170ºС;
F3 – трансформаторно-выпрямительный блок питания реле F3, для защиты тихо
ходной обмотки двигателя лебёдки М от токов перегрузки, настроен на 90ºС.
Рис. 307. Принципиальная электрическая схема управления электроприводом АШЛ типа АВВ 80
Пост управления
Пост управления включает в себя ( рис. 307 ):
командоконтроллер ручного управления с контактами S1…S5;
переключатель видов управления S6, имеет 3 положения: «0», «Ручное управле
ние», «Автоматическое управление»;
переключатель нормального / ускоренного режима работы S7.
