Мал.147. Славутич екка-п
Славутич ЕККА-П
Електронний контрольно-касовий реєстратор, який разом з ПЕВМ складає POS-систему.
Основною особливістю цієї моделі є можливість друку (окрім чекової і контрольної стрічок) підкладних документів формату А4 (зона друку 13,5 см) без деформації (вигину) останніх.
Мал.148. Славутич пфп-1
Славутич ПФП-1
Електронний контрольно-касовий реєстратор, який разом з ПЕВМ складає POS-систему.
Основні особливості:
- можливість друку (окрім чекової і контрольної стрічок) підкладного документа (7 рядків по 54 символи в кожній);
- велика кількість (більше 22 тисяч) артикулів програмованих товарів (послуг);
- можливість зберігати дані про продані товари (наданих послугах) навіть при збої в роботі ПЕВМ
КОМП'ЮТЕРНО-КАСОВІ СИСТЕМИ

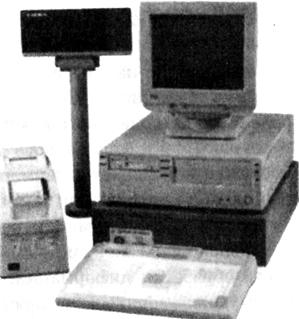

Мал.149. DATEX ePOS 2000
Технічна інформація: таблиця 63.
Назва товару |
Datex ePOS 2000 |
Datex ePOS 2000T |
Друкувальний пристрій |
FP 3530 |
FP 3530 |
Метод друку |
Послідовний ударної дії |
Лінійний термодрук |
Датчик кінця паперу |
+ |
+ |
Підмотувач стрічок |
+ |
+ |
Фіксальна память |
512 |
256 |
Папір |
77 |
57,5 (термо) |
Швидкість друку, ряд/с |
3 |
19 |
Число символів у рядку |
40 |
35 |
Шрифт |
Матриця 9x7 |
Матрица 24x12 |
Операційна система |
Windows Me, 2000 |
Windows Me, 2000 |
Лічильник магнітних карт |
1 або 2 дорожки |
1 або 2 дорожки |
Підмикаємі грошові ящики |
1 |
1 |
Інтерфейс зовнішньої клавіатури |
+ |
+ |
Клавіатура програмована |
64, 105 |
105, 128 |
Дисплей покупця |
Графічний 2x20 |
Графічний 2x20 |
Монітор касира, дюйм |
9 |
9 |
Порт для сканера |
1 |
1 |
Порт RS232C |
2 |
2 |
LPT |
1 |
1 |
Розмір жорсткого диска, Гб |
10,2 |
10,2 |
Оперативна пам'ять, Мб |
64 |
128 |
Частота ЦП, МГц |
633. ..800 |
700. ..850 |
Процесор |
Intel Celeron |
Intel Celeron |
