Мал. 14.Посудомийна машина 05 15е
Таблиця 4.
Можливі несправності посудомийних машин безперервної дії та способи їх усунення
Несправності |
Причини |
Способи їх усунення. |
При вимиканні машини двигуни працюють, привідна зірочка обертається, а транспортер не рухається.
Форсунки вторинного ополіскування не дають розпиленої струї.
Вода у ванні не нагрівається до необхідної температури.
Немає подачі миючого розчину.
|
Зрізаний запобіжний штифт в привідній зірочці транспортера: надто великий натяг полотна транспортера; перекіс вала внаслідок несиметричного натягу.
Засмітилися форсунки.
Перегоріла нагрівальна спіраль в одному або декількох нагрівальних елементах ванни.
В баку відсутній розчин. Засмітилася система регулювання дози миючого розчину. |
Ліквідувати причини заїдання. Встановити новий штифт.
Зняти голівки форсунок і прочистити їх.
Виявити перегорілі нагрівачі елементи і замінити їх.
Залити миючий розчин Прочистити систему. |
2.5.Машини для очищення.
КАРТОПЛЕОЧИСНІ МАШИНИ ПЕРІОДИЧНОЇ ДІЇ
Існує декілька способів очищення коренеплодів і бульбоплодів: механічний, термічний, паровий і хімічний. В закладах ресторанного господарства застосовуються в основному механічний. Процес при механічному способі полягає в терті бульб об абразивну поверхню робочих частин машини і видаленні частинок шкірки водою.
Вітчизняна промисловість випускає машини для очищення картоплі наступних типів — картоплечистні машини періодичної дії з конусним робочим органом; УММ-Пр-5, УММ-ПС-5 — картоплечистні машини періодичної дії з дисковим робочим органом, котрі працюють від універсальних малогабаритних приводів; КНА-600М — картоплечистка безперервної дії з роликовими робочими органами, що працюють від індивідуального електродвигуна.
Машини типу МОК (МОК-125, МОК-250, МОК-400) мають однакову будову і принцип дії і відрізняються одна від одної габаритами.
Машина МОК-250. Машина (мал.15) складається з підставки, корпусу, робочої камери з розвантажувальними дверцями, робочого органу (конуса), приводу, завантажувального отвору, стійки і облицьовування.
Робоча камера виконана у вигляді литого циліндричного корпусу з фланцем і чашею для збору відходів і кріплення приводу.
Внутрішні поверхні робочої камери і конуса покриті абразивним матеріалом. На бічній поверхні камери є вікно з направляючим лотком і дверцями для вивантаження коренеплодів і бульбоплодів після очищення. Дверці по периметру забезпечені ущільнюючою гумовою прокладкою і закриваються ексцентриковим замком.
На внутрішній поверхні конуса встановлена чаша з абразивним покриттям, дно якої має три радіальні хвилі для кращого перемішування бульб в робочій камері. Зверху робоча камера закривається кришкою. Всередині камери, у верхній її частині, є отвір для подачі води.
Привідний пристрій машини складається з електродвигуна і клиноременної передачі. Електродвигун закріплений на рухомій плиті. Робочий вал ущільнений армованими манжетами для запобігання попадання води з камери на електродвигун. Конус кріпиться до робочого валу шпонкою.

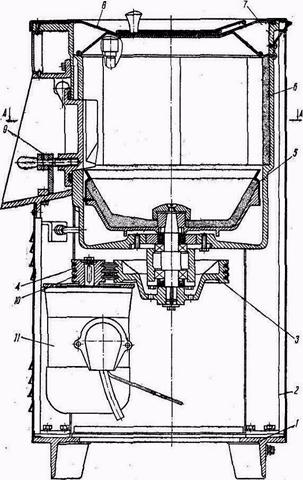

Мал.15. Машина МОК-250 для очищення картоплі:
1 — основа; 2 — облицьовування; 3. 4 — шківи; 5 — конус; 6 — абразивний сегмент; 7 — робоча камера; 8 — кришка; 9 — розгрузочний лоток; 10 — ремінь; 11 — електродвигун.
Машина КНА-600М. Машина встановлюється в потокових лініях по обробці овочів.

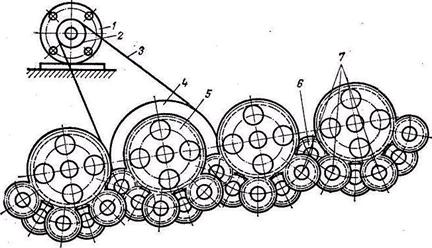

Кінематична схема її представлена на мал 16. Складається машина з прямокутної камери для обробки завантажувального і розвантажувального лотка і привідного пристрою.
