22.7. Система забезпечення геометричних параметрів у будівництві й порядок розрахунку їхньої точності
Одним з найважливіших показників якості будівельної продукції служить точність зведення будинків і споруд, що характеризує ступінь наближення дійсних геометричних параметрів об'єкта до заданого в проекті. До геометричних параметрів відносять основні характеристики взаємного положення конструкцій, частин або самих споруд (відстані, перевищення, кути, позначки, координати), розміри й форму елементів і конструкцій (довжина, ширина, висота, прямолінійність і не площинність), а також характеристики виконання збірних конструкцій у місцях спряження елементів - вузлах (зазори, довжини обпирання, не співвісність, розбіжність поверхонь, не вертикальність).
У будівельних конструкціях всі геометричні параметри ділять по своєму призначенню на дві групи:
функціональні (результуючі), точність виконання яких безпосередньо впливає на експлуатаційні показники будинку, споруди або їхнього елемента. До них відносять характеристики виконання вузлів конструкцій (рис. 22.12, а - зазор між елементами сном ; 6 - довжина обпирання елемента аном; в - не співвісність елементів d; г - розбіжність поверхонь елементів h; д - не вертикальність υ);

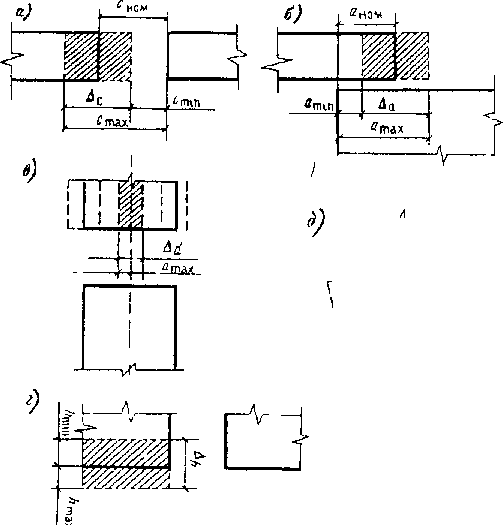

Рис. 22.12 Основні види функціональних параметрів
технологічні (складові), які визначаються габаритами конструкцій і точність яких залежить від технології виконання будівельно-монтажних, розбивочних і контрольно-вивірочних геодезичних робіт і точності виготовлення елементів.
Точність геометричних параметрів установлюють, виходячи з їхніх функціональних вимог, пропонованих до окремих конструкцій і споруд у цілому (забезпечення міцності, стійкості, ізоляційних властивостей й ін.) Характеристикою точності конкретного (одиничного) геометричного параметра є значення дійсного відхилення δxi виражаємого залежністю
(22.20)
де хi - дійсне значення параметра х; хном - номінальне значення параметра.
Величина ∆xi характеризує вплив ряду систематичних і випадкових помилок, накопичених при виконанні технологічних операцій і вимірів.
У нормативній і проектній документації точність геометричних параметрів характеризується мінімальним хmin и максимальним xmax граничними розмірами, нижнім δхinf і верхнім δхsup граничними відхиленнями від номінального хном значення й допуском ∆x. Половина допуску δх =∆x/2 є граничним відхиленням параметра х від середини поля допуску хс. Взаємозв'язок зазначених характеристик визначають по формулах
∆x=2δх= xmax - хmin=δхsup - δхinf; (22.21)
Взаємозв'язок статистичних характеристик точності х й σх для випадку нормального розподілу визначається формулою
δх=t σх.. (22.22)
Значення нормованої величини t при переході від середніх квадратичних відхилень до що допускають задають прийнятим рівнем збирання. Рівень збирання характеризує приймальний рівень дефектності, установлюваний, виходячи з економічних міркувань.
Рівень збирання конструкції, % ...... 99,73 98,5 95,0 86,6
Приймальний рівень дефектності, % ......... 0,25 1,5 5,0 13
Величина t 3 2,5 2,0 1,5
Збирання, характеризуєма рівнем збирання порядку 99,73% і вище, називають повним збиранням; при рівні нижче 99,73% - неповної. Розрахунок точності проводять, як правило, з умови повного збирання конструкції.
З умови збирання треба, що допуски функціональних (результуючих) параметрів є компенсаторами всіх технологічних відхилень і помилок.
Вихідним рівнянням для розрахунку точності є рівняння залежності між результуючим y і складової хi параметрами, що входять у розрахункову схему виду
y=c1x1+c2x2+...+cpxp= (22.23)
де р - число складових параметрів у розрахунковій схемі; ci - коефіцієнти, що характеризують геометричну залежність результуючого параметра від складового хi.
З вираження (22.23) середнє квадратичне відхилення результуючого параметра σy по статистичних характеристиках точності складових параметрів σхi визначиться за формулою
(22-24)
або при виконанні за значеннями допусків складових параметрів
(22.25)
По взаємному розташуванню результуючих і складових параметрів розрахункові схеми можуть бути лінійними, площинними й просторовими, які, однак, можуть завжди бути наведені до виду (22.24).
У збірному будівництві відхилення складових параметрів по технологічному змісті можуть бути розділені на наступні групи:
відхилення розмірів конструкцій й елементів при їхньому виготовленні від проектних - ∆И;
допуски виконання будівельно-монтажних операцій і процесів - ∆M;
допуски на геодезичні виміри й побудови - ∆Г;
допуски на деформації конструкцій через вплив зовнішніх умов (температури) - ∆Т.
Тому що кожна група містить у собі к помилок виконання елементарних операцій й окремих параметрів, рівняння для допуску функціонального параметра може бути представлене у вигляді
(22.26)
Залежно від характеру розрахунку на збирання можуть зважитися: пряма завдання, коли за відомим значенням помилок технологічних параметрів розраховують погрішності функціональних параметрів (перевірочний розрахунок); зворотне завдання, коли по заданій величині помилки функціонального параметра визначають необхідну точність виконання технологічних процесів й операцій.
Розрахунок точності геометричних параметрів будинків і споруд виконують у такій послідовності.
1. У розглянутих конструкціях виявляють результуючі геометричні параметри, від точності яких залежить забезпечення функціональних вимог, і встановлюють припустимі значення цих параметрів. Звичайно вибирають параметри з максимальними розрахунковими характеристиками.
2. Установлюють технологічну послідовність монтажу елементів і монтажні орієнтири. Технологічна послідовність повинна враховувати мінімум витрат, забезпечення безпечних умов робіт, застосування ефектних прийомів, методів і оснащення при монтажних роботах і вимірах. Становлять позамасштабний ескіз конструкції і її вузлів, для яких розраховують точність. Цей етап розрахунку є одним з найважливіших, тому що прийнята технологія монтажу визначається різними факторами:
конструктивними особливостями будинку (споруди), виконуваного по каркасній або безкаркасній схемі;
застосовуваними монтажними механізмами, оснащенням і методом монтажу (вільний і обмежено-вільний);
ступенем розчленовування технологічних процесів і ступенем укрупнення конструкцій, що надходять на монтаж;
напрямком зведення споруди (поздовжнє, поперечне, нарощування або підращування);
розміщенням геодезичної основи й складом розбивочних і контрольно-вивірочних робіт.
Як монтажні орієнтири приймають грані або осі елементів, причому точність нанесення останніх установлюється вимогами нормативів. Схему орієнтування наносять на креслення у вигляді дугових ліній зі стрілками на кінці, що вказують послідовність виконання зборки.
3. Виявляють складові параметри, що впливають на точність результуючого параметра, причому спочатку параметр, що є початком нагромадження помилок. Як такий параметр, наприклад, може бути прийнята довжина сторони базисної геодезичної мережі, відстань між розбивочними осями.
Як складові параметри розглядають габарити елементів, у тому числі характеристики їхньої конфігурації, відстані між осями, погрішності нанесення настановних рисок, їхнього сполучення з монтажними, симетричність укладання конструкцій і т.д. Особлива увага повинне бути звернене на встановлення кількісного впливу помилок складових параметрів на точність результуючого параметра.
Виявлені на основі аналізу вхідні в розрахункову схему помилки складових параметрів наносять на ескізне креслення у вигляді поля допуску, позначеного прямокутником.
4. Відповідно до формули (22.26) становлять рівняння точності, що вирішується методом пробних розрахунків з умови дотримання повного збирання. Величини технологічних допусків приймають із урахуванням можливостей виробництва й проектованих засобів технологічного забезпечення. У результаті рішення рівняння точності визначають допуск, номінальні й граничні розміри результуючого параметра у відповідності с формулами.
При рішенні зворотного завдання спочатку встановлюють значення функціонального допуску, потім по прийнятому співвідношенню погрішностей технологічних допусків обчислюють їхнього значення.
Хоча основні допуски геодезичних робіт (розбивка осей у плані, передача точок й осей по вертикалі, передача висотних позначок) визначені в ГОСТ 21779 - 82 «Технологічні допуски», на практиці часто виникає завдання предрозрахунку точності геодезичних вимірів, виходячи з необхідної точності виконання результуючих параметрів і відомої точності будівельно-монтажних робіт. Такий предрозрахунок може бути виконаний у ході рішення зворотного завдання розрахунку точності збірних будинків.
