2. Режим дутья

Взаимодействие кислородных струй с ванной. Перемешивание ванны, возникающее при продувке в результате воздействия кислородных струй и потока выделяющихся из ванны пузырьков окиси углерода, интенсифицирует массо- и теплообмен, ускоряя процессы окисления, рафинирования и нагрева металла и расплавления стального лома.

Характер взаимодействия кислородных струй с ванной и возникающей при этом циркуляции металла показан на рис. 93. Под соплами фурмы расположены направленные вниз высокоскоростные потоки кислорода с увлекаемыми в них каплями металла; это первичные реакционные зоны, где весь кислород расходуется на окисление железа. По границам первичной зоны вследствие высокой концентрации кислорода окисляется много углерода с образованием СО и формируется мощный поток всплывающих пузырей СО, увлекающих за собой металл, поэтому ииркуляционные потоки направлены здесь вверх.

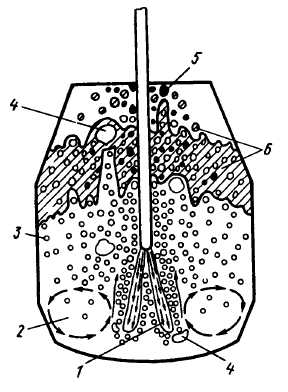

Рис 93 Структура ванны при продувке сверху

1. – зона продувки (прямого окисления),

2. - зона циркуляции, 3 - пузыри СО, 4 - крупные газовые полости, 5 – металл, 6 – шлак

285

Поскольку контур циркуляции должен быть замкнутым, у стенок конвертера металл движется вниз. Выше зоны циркуляции металл и шлак перемешиваются всплывающими пузырями СО. Под первичными реакционными зонами, где всплывание пузырей СО затруднено, периодически формируются крупные газовые полости 4. Их объем при движении вверх возрастает в результате поглощения встречных пузырей СО, и при выходе крупных газовых объемов из ванны образуются всплески металла и шлака.

Уровень ванны изменяется по ходу продувки. В начале и конце продувки, когда скорость окисления углерода невелика, т.е. образуется мало пузырей СО, металл вспенивается незначительно, и фурма находится над ванной (рис. 81, а). В середине продувки, когда скорость обезуглероживания сильно возрастает, большое количество выделяющихся пузырей СО вспенивают верхнюю часть ванны, и фурма оказывается погруженной в газошлакометаллическую эмульсию (рис. 93), а уровень ванны может достигать верха горловины конвертера. В этот период могут возникать выбросы.

Давление кислорода. Для внедрения кислородных струй в металл и полного усвоения кислорода необходима высокая кинетическая энергия струй. Поэтому применяют сопла Лава-ля, которые, преобразуя энергию давления в кинетическую, обеспечивают сверхзвуковую скорость выхода кислорода из сопла (500 м/с и более). С тем, чтобы поддерживалась работа сопла в таком режиме, его диаметр при данном расходе кислорода рассчитывают (см. раздел "Кислородная фурма"), а давление кислорода перед соплом должно быть более 0,9–1,2МПа. С учетом потерь давления в фурме давление кислорода, подаваемого в конвертерный цех, должно составлять 1,5-2,0 МПа.

Высота расположения фурмы имеет оптимальные пределы. При чрезмерно высоком расположении фурмы кинетическая энергия струй теряется на пути до встречи с ванной, поэтому кислородные струи не будут внедряться в металл ("поверхностный обдув") и будет низка степень усвоения кислорода; при чрезмерно низком положении ("жесткая продувка") усиливается вынос капель металла отходящими газами и абразивный износ фурмы каплями металла, существенно замедляется шлакообразование из-за уменьшения количества FeO в шлаке. Оптимальная высота обычно находится в преде-

286

лах, соответствующих расстоянию до уровня ванны в спокойном состоянии от 1,0 до 2,5 м; в этих пределах высота обычно возрастает при увеличении вместимости конвертера и зависит от особенностей принятой в цехе технологии.

Изменение высоты положения фурмы во время продувки обычно используют для регулирования окисленности шлака и ускорения его формирования. При этом учитывают, что в подфурменной зоне вдуваемый кислород расходуется преимущественно на прямое окисление железа, а образующиеся оксиды могут растворяться как в металле, так и в шлаке. При большом заглублении кислородных струй в металлическую ванну весь кислород будет усваиваться металлом. Уменьшение заглубления струй приближает зону прямого окисления к шлаку, и в шлак будет переходить больше образующихся в этой зоне оксидов железа. Обогащение же шлака оксидами железа существенно ускоряет растворение извести, т.е. шлакообразование.

С учетом этого обычно применяют следующий режим продувки. В течение первых 2–4 мин продувки с целью ускорения шлакообразования фурму устанавливают в повышенном положении (в 1,2–2,0 раза выше, чем в остальное время плавки), а затем ее опускают до оптимального уровня (в один или несколько приемов).

Уменьшение давления и расхода кислорода так же, как и подъем фурмы, вызывает уменьшение заглубления кислородных струй в ванну, и в результате этого шлак обогащается оксидами железа. Подобный прием регулирования окисленности шлака также иногда применяют.

Расход кислорода. Кислородную продувку количественно характеризуют удельным расходом кислорода, его общим расходом на плавку, минутным расходом и интенсивностью подачи кислорода. Удельный расход (м³/т стали) и общий расход на плавку (м³) определяются количеством кислорода, необходимого для окисления составляющих шихты; эти величины возрастают при увеличении содержания окисляющихся примесей в чугуне и уменьшаются при росте доли лома в шихте, поскольку лом содержит меньше окисляющихся примесей, чем чугун. Удельный расход кислорода обычно изменяется в пределах 47–57 м³/т стали. Минутный расход кислорода (м³/мин) увеличивается с ростом вместимости конвертера, достигая для большегрузных конвертеров 1600–2000 м³/мин.

287

Интенсивность подачи кислорода, м³/(т-мин), не зависит от вместимости конвертера и является постоянной в условиях того или иного цеха (в пределах 2,5-5 м³/(т-мин)). Интенсивность / определяет длительность продувки t, которая, так же как и величина /, не зависит от емкости конвертера. Связь между величинами f и/ примерно следующая:

t = Q/I,

где Q – удельный расход кислорода, равный, как выше отмечалось, 47–57 м³/т.

С целью сокращения длительности плавки интенсивность продувки стремятся увеличить. Однако опыт показал, что имеется предел, после превышения которого начинаются выбросы металла и шлака из конвертера. Объясняется это тем, что при росте расхода кислорода возрастает скорость окисления углерода и, следовательно, количество выделяющихся пузырей СО, вспенивающих ванну; при подъеме вспенившейся ванны до уровня горловины могут появиться выбросы.

Опыт показал, что допустимый уровень интенсивности продувки тем выше, чем больше число сопел в фурме. Установлена, в частности, следующая зависимость: с тем, чтобы при увеличении интенсивности продувки (например, от 1_Х до /₂) уровень вспенивания ванны, а следовательно, вероятность возникновения выбросов оставались на прежнем уровне, необходимо увеличить .число сопел с п_х до п₂ в следующем соотношении: I_x/1₂ ~ (njn₂)^b, где Ь = 0,7–1,0.

Применяемые в настоящее время трех–шестисопловые фурмы обеспечивают, как отмечалось, интенсивность продувки от 2,5 до 5м³/(т * мин); расход кислорода через одно сопло не превышает 150–250 м³мин.
