20.6. Геодезичні роботи при зведенні будинків з монолітного залізобетону й цегельних будинків
Найбільш пластична конфігурація будинків і споруд досягається при їхньому зведенні з монолітного залізобетону й цегли.
Геодезичні роботи при зведенні будинків з монолітного залізобетону складаються з розмітки на горизонтальних площинах перекриттів орієнтирних рисок для установки арматур й опалубки. Опалубні технології можуть бути умовно розділені на горизонтально й вертикально встановлювані елементи опалубки. Найбільш точної й складної розмітки вимагає установка вертикально встановлюваних щитів. У свою чергу вертикально встановлювана опалубка стін і колон ділиться на опалубку для зборки конструкцій вручну й для установки кранами.
Стінна опалубка завдяки модульному принципу дозволяє із щитів, установлюваних вертикально й горизонтально, формувати конструкції різної, заздалегідь заданої товщини. У встановлюваних конструкціях елементи можуть зміщатися відносно один одного нагору й униз. Проміжний простір вирівнюють за рахунок листів, що вирівнюють, що переставляють, (рис. 20.23).
Кругова опалубка, як правило, складається зі стандартних елементів стінної опалубки й особливих вкладишів. Розмітку орієнтирів роблять на початку й кінці кругової опалубки (рис. 20.24).
Опалубка для колона складається із щитових елементів, що з'єднують спеціальними конструкціями, називаними «зовнішній кут». Обсяг колон формується зі звичайних щитів, що з'єднують зовні спеціальними власниками (рис. 20.25).
Опалубка перекриттів складається зі стандартних, як правило, великих щитів або знімає не надалі профільованого настилу. Тому що вертикальні й горизонтальні щити примикають друг до друга досить щільно, вивірка опалубки перекриттів

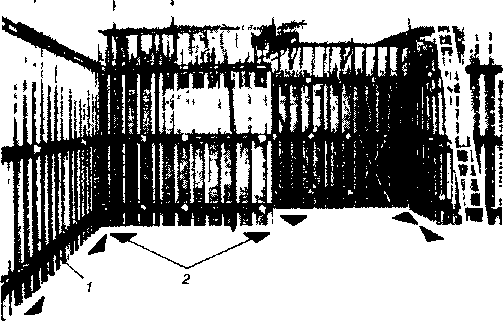

Рис. 20.23 Розмітка рисок для установки вертикальних щитів опалубки:
1 - опалубка, 2 - орієнтирна ризики

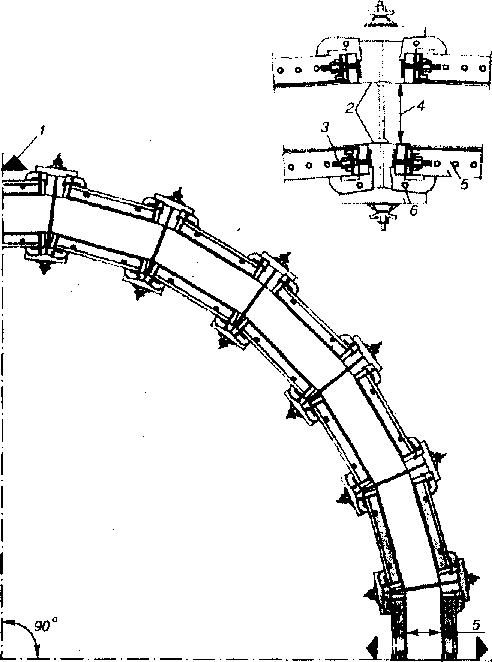

Рис. 20.24. Розмітка для установки кругової опалубки:
1 - орієнтирам ризику; 2 - рейка; 3 - затягування, що центрує; 4 - вимірювана відстань між щитами опалубки; 5 - щит; 6 - анкер-траверса
полягає головним чином у нівелюванні місць примикань і виправленні негоризонтальності, що роблять шляхом підйому (опускання) опор підтримуючих штанг (рис. 20.26).
Опалубка для фундаментів установлюється горизонтально на землю або іншу підставу й закріплюється за допомогою спеціальних анкерних власників. Вивірка опалубки відносно розбивочних осей або ліній їм паралельним роблять по зовнішніх гранях щитів опалубки. Виміряються розміри прямим проміром у верхньому перетині. Вертикальність щитів перевіряється спеціальною рейкою з рівнем або схилом.

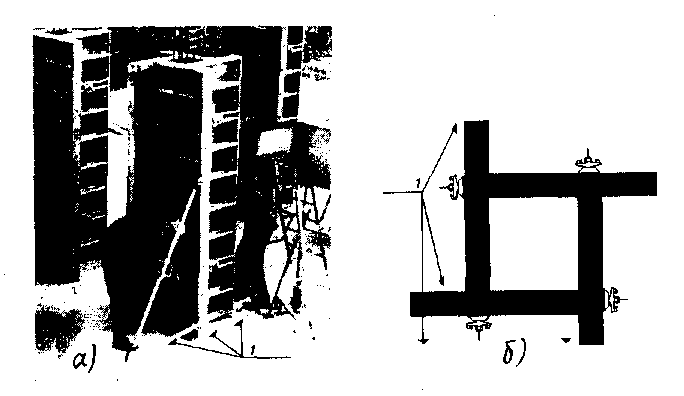

Рис. 20.25. Опалубка для колон:
а) установка опалубки колони; 6) розташування орієнтирних рисок (1)
Розмітку осей для зведення цегельних стін будинків роблять, як правило, на вихідному обрії. Перевірку правильності цегельної кладки стін і горизонтальності укладання перекриттів здійснюють на кожному поверсі за допомогою схилу, рейки схилу, нівелювання плит перекриттів.
Закладні деталі, прорізи, злиденні розмічають по висоті від контрольних рейок або рисок позначок (на цегельних будинках) або від верхніх торців щитів (на монолітних будинках). У плані ці елементи розмічають від кутів або місць перетинання стін.
У міру зведення монолітних і цегельних стін виконують виконавчу зйомку з періодичністю 2,5 ~ 4,0м по висоті.

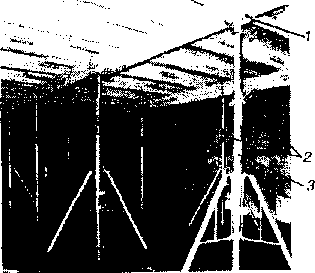

Рис. 20.26. Опалубка перекриттів:
1 - опорна пластина горизонтального щита опалубки; 2 – механізм підйому (опускання) щита; 3 - підтримуюча стійка
