Розділ 2 орієнтування на місцевості
2.1. Азимути, румби, дирекційні кути й залежності між ними
При виконанні геодезичних робіт на місцевості, робіт з картою або кресленням необхідно визначити положення лінії (орієнтувати лінію) щодо сторін світу або якого-небудь напрямку, прийнятого за вихідний.
Орієнтування полягає в тім, що визначають кут між вихідним напрямком і напрямком даної лінії. За вихідний напрямок для орієнтування приймають істинний (географічний), магнітний меридіани або вісь абсцис прямокутної системи координат плану. Як кути, що визначають напрямок лінії, служать істинний і магнітний азимути, дирекційний кут і румби.
Кут між північним напрямком меридіана й напрямком даної лінії МN називається азимутом (рис. 2.1), виміряється з півночі через схід, південь і захід, тобто по напрямку руху часової стрілки, і може мати значення 0...3600. Азимут, який вимірюється відносно істинного меридіана, називається істинним.
У геодезії прийнято розрізняти прямий і зворотний напрямки лінії. Якщо напрямок лінії МN від точки М до точки N вважати прямим, то NМ - зворотний напрямок тієї ж лінії. Відповідно до цього кут А - прямий азимут лінії МN у точці М, а А1 - зворотний азимут цієї ж лінії в точці N.
Меридіани різних точок не паралельні між собою, тому що вони сходяться в точках полюсів. Звідси азимут лінії в різних її точках має різне значення. Кут між напрямками двох меридіанів називається зближенням меридіанів і позначається γ. Залежність між прямим і зворотним азимутами лінії МН виражається формулою А1 = А +180° + γ.
Істинні азимути ліній місцевості визначаються шляхом астрономічних спостережень або за допомогою приладів - гіротеодолітів.
Іноді для орієнтування лінії місцевості користуються не азимутами, а румбами. Румбом (рис. 2.2) називається гострий кут між найближчим
Рис. 2.1. Азимути.
(північним Пн або південним Пд) напрямком меридіану та напрямком даної лінії.
Румби позначають буквою r з індексами, що вказують чверть, у якій перебуває румб. Назви чвертей складені з відповідних позначень сторін світу. Так, перша чверть - північно-східна (ПнС), друга - південно-східна (ПдС), третя - південно-західна (ПдЗ), четверта - північно-західна (ПнЗ). Відповідно позначають румби у чвертях, наприклад, у першій rПнс, у другий – rПдс. Румби вимірюють у градусах (0...90˚).
Залежність між азимутами й румбами
Чверть |
Азимут - А, градус |
Румб - r, градус |
І (ПнС ) |
0…90 |
А |
ІІ (ПдС) |
90…180 |
180-А |
ІІІ (ПДЗ) |
180…270 |
А-180 |
ІV (ПнЗ) |
270…360 |
360-А |
У прямокутній системі координат орієнтування лінії роблять відносно осі абсцис. Кут, який відлічують у напрямку ходу годинникової стрілки від позитивного (північного) напрямку осі абсцис до лінії, напрямок якої визначається, називається дирекційним. Дирекційні кути позначаються буквою й подібно азимуту змінюються 0...3600.
Дирекційний кут якого-небудь напрямку безпосередньо на місцевості не вимірюють, його значення можна обчислити, якщо для даного напрямку визначений істинний азимут. Залежність між дирекційним кутом й істинним азимутом А наведена на рис. 2.3.

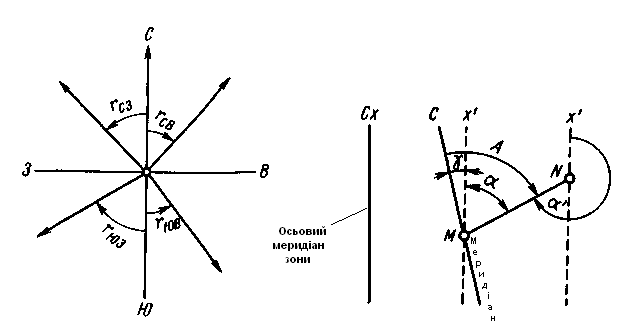

Рис. 2.2. Румби Рис. 2.3. Залежність між дирекційним кутом і істинним азимутом лінії
Рис. 2.4. Залежність між кутами: а - істинним і магнітним азимутами, б - магнітним азимутом і дирекційним кутом
У цьому випадку γ — зближення меридіанів — являє собою кут між дійсним мередіаном М и віссю абсцис у цій точці. Вісь абсцис паралельна осьовому меридіану зони, у якій розташована лінія МN. Як видно з малюнка, =А — γ. Так само, як і для азимута, розрізняють прямий і зворотний дирекційні кути: — прямий, ’ — зворотний дирекційні кути лінії МN: ' = +180°.
Румби дирекційних кутів позначають й обчислюють так само, як румби дійсних азимутів, тільки відраховують від північного й південного напрямків осі абсцис.
Напрямок магнітної осі вільно підвішеної магнітної стрілки називається магнітним меридіаном. Кут між північним напрямком магнітного меридіана й напрямком даної лінії називають магнітним азимутом. Магнітний азимут, так само як і дійсний, уважають по напрямку руху годинникової стрілки; він також змінюється в межах 0...360˚. Залежність між магнітними азимутами й магнітними румбами така ж, як між дійсними румбами. Тому що магнітний полюс не збігається з географічним, напрямок магнітного меридіана в даній точці не збігається з напрямком дійсного меридіана. Горизонтальний кут між цими напрямками називають відхиленням магнітної стрілки δ. Залежно від того, у яку сторону ухиляється північний кінець стрілки від напрямку дійсного меридіана, розрізняють східне й західне відхилення. Перед значенням східного відхилення звичайно ставлять знак плюс, західного - мінус. Залежність (рис. 2.4, а) між дійсним Ам магнітним Ам азимутами виражається формулою А = Ам+δ. При використанні цієї формули враховують знак відхилення. Якщо відоме відхилення δ магнітної стрілки й зближення меридіанів γ, то за обміряним магнітним азимутом Ам лінії МN можна обчислити дирекційний кут (рис. 2.4, 6) цієї лінії: а=Ам+( δ – γ)., де різниця δ – γ - виправлення на відхилення стрілки й зближення меридіанів (ураховують при орієнтуванні топографічної карти).
У різних точках Землі магнітна стрілка має різне відхилення. Так, на території РФ воно коливається в межах 0... + 15˚.
Відхилення магнітної стрілки не залишається постійним й у даній точці Землі (розрізняють вікові, річні й добові зміни відхилень). Найбільше змінюються добові відхилення, коливання яких досягають 15'. Отже, магнітна стрілка вказує положення магнітного меридіана приблизно й орієнтувати лінії місцевості за магнітними азимутами можна тоді, коли не потрібно високої точності.
