9.3.3. Косоугольная фронтальная диметрия
В конструкторской практике достаточно часто приходится строить аксонометрию детали, у которой имеется много окружностей, лежащих в параллельных плоскостях. В этом случае бывает полезным применение такой аксонометрии, в которой изображение хотя бы в одной из координатных плоскостей не искажалось.
Понятно, что для выполнения этого условия одна из координатных плоскостей должна быть параллельна картинной плоскости проекций. Если при этом воспользоваться ортогональным проецированием, то координатная ось, перпендикулярная указанной координатной плоскости, изобразится точкой и изображение будет лишено наглядности. По этой причине приходится пользоваться косоугольным проецированием.
Например, если расположить картинную плоскость П' параллельно координатной плоскости xOz, то аксонометрические оси x' и z' будут перпендикулярны и показатели искажения по этим осям будут равны единице: u = w = 1 (рисунок 186а).
Фигуры, лежащие в плоскости xOz и параллельной ей плоскостях, не будут искажаться на аксонометрическом изображении, что значительно упрощает построение аксонометрии.
Величина показателя искажения по оси y' и направление этой аксонометрической оси зависят от направления проецирования ОО' (рисунок 186а).
Т ак как для косоугольной диметрии имеет место соотношение
u² + v² + w² = 2 + ctg φ,
то, учитывая, что u=w, получаем v = ctg φ.
Известно, что котангенс угла может иметь любое числовое значение. На практике направление оси y' выбирают таким, чтобы углы, образованные осью y' с осями х' и z' равнялись бы 135°, а показатель искажения по оси y ' v=0.5 (рисунок 186б). Такую косоугольную диметрию называют фронтальной диметрией.
Выясним величину угла φ – угла наклона проецирующих лучей к картинной плоскости П'. Так как ctg φ = v = 0.5, то
φ = arc ctg 0.5 ≈ 63°.
На рисунке 186в показаны проекции трех окружностей, лежащих в плоскостях, параллельных координатным. Окружность, расположенная в плоскости параллельной координатной плоскости xOz, проецируется на картинную плоскость П' без искажения, а окружности , лежащие в плоскостях параллельных координатным плоскостям xOy и yOz, проецируются в виде эллипсов. При необходимости эти эллипсы строят по сопряженным диаметрам.
9.4. Построение стандартных аксонометрических проекций
Обычно аксонометрические проекции оригиналов строятся по их комплексным чертежам. Рассмотрим несколько примеров построения стандартных аксонометрических проекций оригиналов, заданных своими комплексными чертежами.
Пример 1. Построить ортогональную изометрию шестигранной пирамиды (рисунок 187).
Построение выполняем в следующей последовательности. Свяжем с пирамидой натуральную систему координат Oxyz. За начало координат выбираем точку О – центр основания пирамиды. Ось х направим влево (параллельно фронтальной плоскости), ось у – в сторону наблюдателя, ось z – вертикально вверх.
Н а свободном месте чертежа вычерчиваем аксонометрическую систему координат O'x'y'z', продлевая оси х и у в отрицательную сторону от точки О.
Для построения аксонометрии точек 1 и 4, лежащих на оси х, измеряем их абсциссы (координату х) и откладываем эти величины вдоль оси х' (с учетом отклонения относительно точки О). Напомним, что в приведенной изометрии показатели искажения по всем осям равны единице (т.е. размеры, измеренные на комплексном чертеже, непосредственно откладываются вдоль аксонометрических осей).
Точки 2,3,5 и 6 лежат на прямых, параллельных оси х. Поэтому удобно сначала построить эти вспомогательные прямые, расположенные на равных расстояниях от оси х (отмечены одним штрихом). Измерив на комплексном чертеже абсциссы указанных точек, откладываем полученную величину (отмечена двумя штрихами) на вспомогательных прямых от пересечения последних с осью у. Таким образом построены все шесть точек основания пирамиды. Соединив точки основания, получаем изометрию шестиугольника.
Отложив на оси z от точки О высоту пирамиды, получим изометрию вершины S. Соединяя вершину пирамиды с шестью точками основания, получаем изометрию пирамиды. В заключении определяем видимость ребер пирамиды.

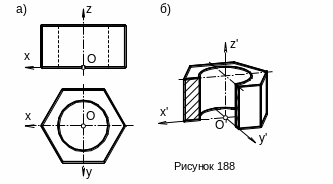

П ример 2. Построить стандартную ортогональную диметрию шестиугольной призмы с цилиндрическим отверстием (рисунок 188).
«Свяжем» с призмой натуральную систему координат Oxyz, расположив оси, как показано на рисунке 188а. Построим диметрические оси координат (см. 9.2.2, рисунок 184).
Построение аксонометрических проекций деталей, у которых имеется несколько параллельных плоскостей, удобно проводить по слоям. В нашем примере деталь имеет две параллельные горизонтально расположенные плоскости. Сначала построим диметрические изображения окружности и шестиугольника, лежащих в нижней плоскости (xOy). Затем, отмерив высоту призмы вдоль оси z, вновь проведем диметрические оси и на этом уровне. Построим снова диметрические изображения окружности и шестиугольника, теперь уже лежащих в верхней плоскости детали. Соединим вертикальными отрезками полученные изображения – это и будет диметрия данной детали.
Часто для увеличения наглядности выполняют вырез части детали как это показано на рисунке 188б. Вырез обычно осуществляют плоскостями, совпадающими с аксонометрическими координатными плоскостями. В нашем примере секущие плоскости совпадают с координатными аксонометрическими плоскостями x'O'z' и y'O'z'.

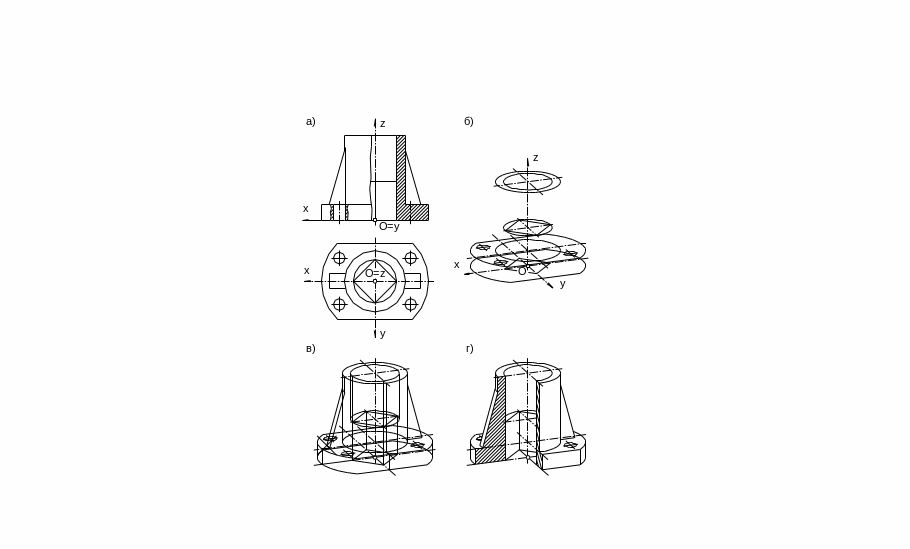

Пример 3. Построить аксонометрию технической детали; вырезать на аксонометрии ¼ часть детали (рисунок 189, стр.175).
В этом примере не определено, какую аксонометрию необходимо построить. Но, учитывая приведенную ранее рекомендацию (см. 9.2.1), выбираем фронтальную диметрию.
Не будем подробно пояснять все построения. Отметим лишь, что выполнение построений удобно проводить по слоям, как в предыдущем примере. Укажем основные этапы работы.
Привязка к данной детали натуральной системы координат.
Построение диметрических осей.
Послойное построение аксонометрических изображений всех фигур, лежащих в каждом из слоев (рисунок 189б).
Соединение фигур разных слоев с учетом их принадлежности внутренней или внешней поверхности детали. При этом получается каркасное изображение (рисунок 189в).
Вырез ¼ части детали производится по аксонометрическим осевым линиям.
Удаление вспомогательных линий построения.
Штриховка полученных сечений и обводка линий видимого контура.
Окончательный результат показан на рисунке 189г.
Пример 4. Построить аксонометрию многоступенчатой поверхности вращения (рисунок 190).
Принимая во внимание, что у данной детали имеется несколько окружностей, расположенных в параллельных плоскостях, выбираем косоугольную фронтальную диметрию.
П остроение этой аксонометрии достаточно несложное. Напомним лишь, что вдоль оси у' размеры, измеренные на чертеже, откладываются с учетом показателя искажения равного 0.5.
Рисунок 189
ГЛАВА 10
СВЕДЕНИЯ О КОМПЬЮТЕРНОЙ ГРАФИКЕ
-------------------------------------------------------------------------------------------------
10.1.. СВЕДЕНИЯ О КОМПЬЮТЕРНОЙ ГРАФИКЕ
10.1.1. Преимущества компьютерной графики перед традиционным способом выполнения чертежей
С самых первых дней создания ЭВМ возникла идея использовать компьютер для выполнения графиков, чертежей, схем и рисунков. При этом появилась возможность хотя бы частично автоматизировать трудоемкий процесс выполнения чертежных работ, предоставив человеку больше времени для решения творческих задач.
Однако до практического применения компьютерной графики, пригодной в какой-то степени для промышленного использования, дело дошло лишь во второй половине 60-х годов ХХ столетия. Основными причинами этого были недостаточное развитие технических и программных средств, высокая стоимость самих ЭВМ, а также специального графического оборудования.
Сегодня, когда в нашу жизнь прочно вошли персональные компьютеры с высоким быстродействием, большим объемом памяти, когда появились достаточно совершенные диалоговые программы обработки изображений, компьютерная графика стала доступной не только узкому кругу специалистов.
Каких-то специальных программ для решения задач только начертательной геометрии нет, поскольку такие программные продукты как AutoCAD (фирмы «AutoDesk») или КОМПАС (российской фирмы «АСКОН») позволяют выполнять геометрическое трехмерное моделирование создаваемого объекта, при котором попутно решаются многие задачи начертательной геометрии. Так, например, при создании трехмерного твердотельного объекта из нескольких более простых трехмерных объектов при помощи булевых операций (сложение, вычитание, пересечение) линии пересечения их поверхностей строятся автоматически. При этом пользователь может не знать языков программирования, выполнение чертежа производится при диалоге его с компьютером.
В чем же преимущества компьютерной графики перед традиционным (ручным) способом выполнения чертежной документации?
Использование компьютера сокращает время выполнения чертежа в несколько раз (при достаточном освоении программ – до 10 раз). Не имеет большого смысла простое использование компьютера как «электронного карандаша», т.е. выполнение с его помощью плоских, двухмерных изображений, хотя и в этом случае чертеж строится довольно быстро.
Наличие библиотек изображений стандартных элементов (имеются библиотеки стандартных крепежных, электрических, гидравлических, пневматических, архитектурных, строительных элементов), которые можно самостоятельно дополнять, и геометрических форм, так же способствуют сокращению времени выполнения чертежа. Имеется возможность простого «перетаскивания» мышью готовых стандартных изображений в свой чертеж.
Точность выполнения «компьютерного» чертежа значительно выше, нежели выполненного вручную, поскольку положение любой точки чертежа определяется точно (либо заданием ее координат, либо использованием так называемой «объектной привязки» – привязки к определенным точкам чертежа).
Качество оформления чертежа (линии, шрифты) не зависит от конструкторского опыта его создателя и всегда стабильно, так как устройство вывода графической информации (принтер, плоттер, графопостроитель) имеет постоянные, настраиваемые по желанию пользователя, технические характеристики. При этом следов многократных исправлений на чертеже не будет видно, так как чертеж выводится на печать только после того, как на экране монитора выполнены все необходимые исправления и доработки,
Сохранив файл чертежа, можно многократно использовать его при проектировании изделий, аналогичных ранее выполненному. При этом можно сохранить множество вариантов решения одной задачи. Часто бывает более простым решением отредактировать (изменить) ранее созданный чертеж, чем создавать новый.
Требования к компьютеру при этом по нынешним меркам невысоки:
Pentium 133 и выше;
оперативная память 32 Мбайт;
150 Мбайт памяти на жестком диске;
64 Мбайт памяти (минимум) на жестком диске для временных файлов.
800х600 VGA монитор;
операционная система Windows NT 4.0 / 95 / 98 / 2000.
Есть еще много специальных средств, позволяющих автоматически получать необходимые изображения оригинала и выполнять оформление чертежа. Об этом коротко расскажем ниже.
