Параллельное проецирование

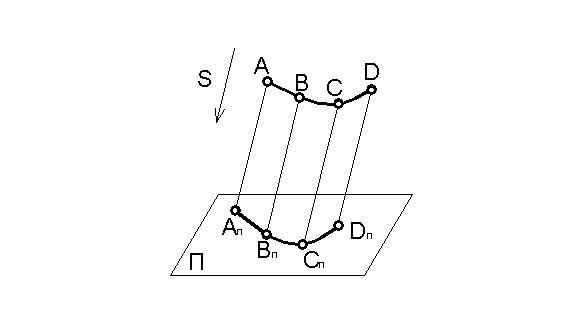

Широкое распространение в практике получил частный случай центрального проецирования, когда центр проецирования S удален в бесконечность от плоскости проекций П. Проецирующие лучи при этом практически параллельны между собой, поэтому данный способ получил название параллельного проецирования, а полученные с его помощью изображения (проекции) фигуры на плоскости называют параллельными проекциями.
В
Рисунок 2
С
Рисунок 2
Основные свойства параллельного проецирования

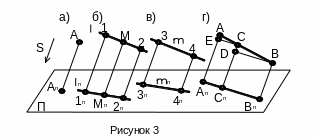

1 ) Проекцией точки является точка. ААп (рисунок 3а).
2) Проекцией прямой является прямая (свойство прямолинейности).
Действительно, при параллельном проецировании все проецирующие лучи будут лежать в одной плоскости Е. Эта плоскость пересекает плоскость проекций по прямой линии lп (рисунок 3б).
Очевидно, если прямая будет перпендикулярна плоскости проекций (проецирующей прямой), то ее проекция «выродится» в точку.
3) Если в пространстве точка принадлежит линии (лежит на ней), то проекция этой точки принадлежит проекции линии (свойство принадлежности), (рисунок Зб, точка М).
4) Проекции взаимно параллельных прямых также взаимно параллельны, т.к. плоскости, образуемые проецирующими лучами параллельны (рисунок 3б, 3в), то l llm lп II mп.
5) Если отрезок прямой делится точкой в некотором отношении, то проекция отрезка делится проекцией этой точки в том же отношении (рисунок 3г).
Докажем это: введем СЕ//АпСп и DВ//СпВп. Тогда из подобия треугольников ΔАСЕ и ΔCBD следует, что
АС/СВ=СЕ/DB=АпСп/СпВп

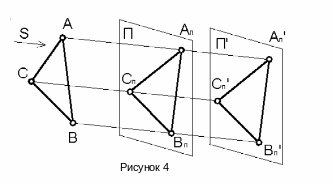

6) Параллельный перенос плоскости проекций или фигуры (без поворота) не меняет вида и размеров проекции фигуры (рисунок 4).
Прямоугольное проецирование
Частный случай параллельного проецирования, при котором направление проецирования S перпендикулярно плоскости проекций П, еще больше упрощает построение чертежа и наиболее часто применяется в конструкторской практике. Этот способ называют прямоугольным проецированием или (что тоже) ортогональным проецированием.
Метод ортогональных проекций был впервые изложен французским геометром Гаспаром Монжем, поэтому иногда его называют методом Монжа. Этот метод является основным при составлении технических чертежей, поскольку позволяет наиболее полно судить о размерах изображенных предметов. В этом случае нетрудно установить соотношение между длиной некоторого отрезка АВ в пространстве и длиной его проекции АпВп (рисунок 5).
Если отрезок образует с плоскостью проекций угол α, то, проведя АВ*// АпВп получим из прямоугольного треугольника АВВ*:
АВ*=АВ cosα или АпВп=АВ cosα.
Р
S
Для получения обратимых чертежей проекционный чертеж дополняют необходимыми данными. Способы дополнения могут быть различными. В данном курсе будем рассматривать только два вида обратимых чертежей:
1. комплексные чертежи в ортогональных проекциях.
аксонометрические чертежи.
