Глава 5
ОСНОВЫ ПРОЕКТИРОВАНИЯ ГОРОДСКОЙ ТРАНСПОРТНОЙ СИСТЕМЫ
5.1. Состав и содержание проекта
Ориентировочно о размерах транспортной системы и объеме работы транспорта можно судить по транспортной классификации городов. Однако такое определение не даст возможности судить о величине и направлении пассажиропотоков, а без этого невозможно построение оптимальной транспортной системы.
Поездка пассажира представляет собой разовое использование одного из действующих в городе маршрутов. Одно передвижение может состоять из одной или ряда поездок с использованием одного или нескольких маршрутов и видов транспорта. Пассажиропоток -это совокупность поездок, объединенных единым направлением и совершаемых в рассматриваемый период времени. Мощность пассажиропотока измеряется числом пассажиров, проехавших в одном направлении в единицу времени через участок (перегон) транспортной сети. Именно этот показатель является основой для выбора вида транспорта, расчета потребности в подвижном составе, формирования маршрутов, рациональной организации работы транспорта, определения пропускной способности транспортной сети и провозной способности транспорта.
Современный город можно сравнить со сложным организмом, в котором согласованно действует множество систем жизнеобеспечения. Городской организм динамичен. В городе постоянно происходят изменения, которые оказывают существенное влияние на корреспонденцию населения и мощности пассажиропотоков. При проектировании транспортной системы необходимо исходить из перспектив развития города на 20-25 лет. Поэтому одной из главных задач проекта является определение перспективного объема работы транспорта.
Существует несколько методов определения перспективного объема работы транспорта. К первой группе можно отнести методы, основанные на экстраполяции существующего положения на
будущее. Для применения таких методов необходимы данные о динамике пассажиропотоков за прошлые годы. Так, например, имея данные за ряд лет о суммарном количестве перевезенных пассажиров, изменении численности населения и других градообразующих факторов, можно установить определенную зависимость изменения транспортной подвижности и мощности пассажиропотоков, обусловленных ростом города. Экстраполируя сложившиеся тенденции на перспективу, можно определить объем работы пассажирского транспорта.
Достоинство изложенного подхода заключается в его простоте. К недостаткам этого подхода относится неопределенность темпов роста новых районов и новых городов. Поэтому данная группа методов не может дать вполне достоверных данных, необходимых для перспективного проектирования транспортной системы города.
Более достоверные данные могут быть получены методом расчета взаимной корреспонденции транспортных районов города. Сущность данного метода заключается в определении количества поездок между всеми транспортными районами с учетом всех факторов, влияющих на транспортную подвижность населения и дальность поездок. Этот метод основан на предварительном проектировании транспортной сети. При этом территория города расчленяется на транспортные районы и в первом приближении назначается транспортная сеть. Для каждого расчетного района определяются численность населения и число посетителей. Далее определяют расстояния и полные затраты времени на передвижения между расчетными районами. Затем производят расчет взаимных корреспонденции между районами и определяют количество трудовых, деловых и культурно-бытовых передвижений. Для перехода от передвижений к поездкам на транспорте применяется установленная вероятность, или коэффициент пользования транспортом. В результате этих расчетов определяется общее количество пассажирских поездок, годовой объем работы транспорта и мощность пассажиропотоков. По мощности пассажиропотоков выбирается вид транспорта, провозная способность которого обеспечивает перевозку расчетного количества пассажиров. В соответствии с найденным распределением пассажирооборота находится количество подвижного состава для каждого вида транспорта. Запроектированный вариант транспортной системы должен быть проверен по показате-
лям, характеризующим ее технико-экономическую эффективность. При необходимости производится корректировка или разработка других вариантов транспортной системы города.
5.2. Транспортно-планировочное районирование города
В нашей стране при проектировании городских транспортных систем наибольшее распространение получил метод, основанный на расчете взаимных корреспонденции между отдельными районами города. При таком подходе в качестве исходных данных используются сведения о перспективах развития города на 20-25 лет, включая: 1) план города, обычно в масштабе 1:10 000; 2) данные о структуре и численности населения; 3) гипотезу расселения; 4) основные пассажирообразующие точки и другие данные.
В соответствии с планом развития города в первом приближении назначается транспортная сеть, в состав которой входят скоростные дороги, магистрали общегородского и районного назначения. Поскольку уличная сеть предопределяется схемой функционального зонирования города, необходимо при выборе магистралей учитывать следующие условия: 1) все основные места тяготения пассажиров должны быть связаны транспортными линиями, по возможности, прямолинейными и без сложных пересечений; 2) наиболее отдаленные точки от транспортных линий должны находиться в пределах пешеходной доступности, т. е. на расстоянии не более 500-700 м; 3) транспортная сеть города должна иметь оптимальную плотность, при которой жители города будут затрачивать минимум времени на передвижения.
Одновременно с построением транспортной сети производится транспортно-планировочное районирование территории города. Число и размеры транспортных районов должны назначаться в зависимости от размеров территории города, его планировочных особенностей, перспективной численности населения, точности проведения расчетов и других факторов. Ориентировочно количество транспортных районов может быть назначено в зависимости от размеров города. Так, при численности населения более 1 млн чел., т. е. в городах 1 группы, количество транспортных районов обычно более 50, II группы - 12-50, III группы - 8-15, IV - 5-10, V группы -
4-6. Чем больше будет назначено районов, тем точнее будут результаты расчетов. Однако с увеличением числа расчетных районов значительно возрастает и трудоемкость расчетов.
При разбивке территории города на транспортные районы границы районов следует назначать с учетом предполагаемого распределения пассажиров по транспортной сети. В качестве границ расчетных районов принимаются: 1) границы города; 2) естественные и искусственные рубежи, препятствующие сообщению внутри города (реки, овраги, железнодорожные линии и т. п.) и 3) линии, равноудаленные от основных транспортных магистралей и разделяющие зоны тяготения одной транспортной магистрали от другой. Границы между районами проводятся внутри кварталов и микрорайонов. Нельзя назначать границы районов по транспортным магистралям.
Размеры территории транспортных районов должны быть такими, чтобы передвижения внутри районов совершались пешком, а расстояние пешеходных подходов к транспортным магистралям не превышало 500-700 м. Таким образом, оптимальная величина площади расчетного района для малых и средних городов составит 1-2 км (100-200 га), а для крупных - 3-5 км2 (300-500 га).
После разбивки города на транспортные районы для каждого района определяется центр тяжести пассажиропотоков. В жилых районах при одинаковой плотности заселения центр тяжести располагается в геометрическом центре тяжести фигуры района. Во всех остальных случаях центр тяжести смещается в сторону наиболее мощных пассажирообразующих пунктов. Например, в промышленных районах центр тяжести располагается у проходных наиболее крупных предприятий. При наличии в районе пересечения магистралей общегородского значения центр тяжести располагается вблизи этого транспортного узла.
После завершения проектирования рассчитывается плотность транспортной сети по районам города. Районирование - многошаговая работа, которая выполняется до тех пор, пока не будут достигнуты значения плотности транспортной сети, соответствующие требованиям СНиП 2.07.01-89. В соответствии с этими требованиями плотность сети магистральных улиц в городах I группы должны составлять 3,2-3,5, II группы - 2,5-2,8, III - 2-2,5, IV - 1,5-2, V - 1,5 км/км". В центральных районах плотность может дости-
гать 5-6 км/км2. Если расчеты дадут плотность ниже рекомендуемой, тогда необходимо пересмотреть запроектированную транспортную сеть, наметив новые магистрали. Проектирование ведут до тех пор, пока значение плотности транспортной сети не достигнет заданных значений. После этого можно переходить к следующему этапу выполнения проекта - к определению корреспонденции.
5.3. Расчет межрайонных корреспонденции населения
Исходными данными для расчета корреспонденции служат численность населения и закономерности трудового тяготения. Существуют общие для городских условий закономерности распределения трудовой корреспонденции. В первом приближении распределения трудовой корреспонденции зависят от расстояния между центрами тяжести рассматриваемых районов, затрат времени на передвижения и соотношения численности экономически активного населения. В соответствии с теоретической гипотезой, чем больше затраты времени на передвижения, тем меньше количество расселяющихся. Фактический характер расселения может значительно отличаться от теоретической гипотезы.
Существует несколько методов, позволяющих получить информацию о трудовой корреспонденции. В частности, такие данные могут быть получены в результате обследований передвижений или расчетом. Обследование передвижений экономически активного населения возможно провести, например, заполняя коллективную анкету на всех трудящихся по месту жительства. Аналогично проводятся обследования и через отделы кадров предприятий, например, с помощью анкеты, в которой отмечаются номера остановочных пунктов (отправления, пересадки и прибытия) на пути следования каждого трудящегося.
Расчетный метод определения трудовой корреспонденции основан на предположении о концентрической модели расселения по затратам времени. В соответствии с этой гипотезой, на первом этапе определяется количество проживающих (из числа трудящихся данного района) в каждом кольце. Затем определяется площадь временных зон, заходящих на территории других районов, и рассчитывается отношение этой площади к площади кольца всей временной зоны.
Это отношение и будет характеризовать количество перемещающихся из других районов в заданный относительно всех проживающих на данном удалении но времени. Суммируя отдельные составляющие от всех временных зон, заходящих на территорию каждого района, можно получить всю корреспонденцию из этих районов в расчетный район или место приложения труда.
Иногда при определении трудовых корреспонденции исходят из того, что распределение трудящихся по транспортным районам должно быть обратно пропорционально квадрату трудности сообщения между районами и прямо пропорционально селитебной емкости района отправления:
где βij - удельный вес трудящихся, отправляющихся из i-го района в j-й район, %;
KTi=1/t2ij - коэффициент, учитывающий квадрат трудности сообщения между районами i и j ;
ci = Чi/Ч - коэффициент пропорциональности, равный отношению селитебной емкости i-го района Чi и населения города Ч;
n - количество транспортных районов.
Выявленные одним из приведенных методов трудовые корреспонденции населения позволяют составить таблицу межрайонных связей в виде квадратной матрицы с одинаковым числом строк и столбцов (табл. 5.1). В этой матрице можно показать распределение корреспонденции между районами отправления (по строкам) и районами прибытия (по столбцам). Сумма корреспонденции по строкам определяет самодеятельное население каждого района, а сумма их значений но столбцам - количество мест приложения труда. Значения корреспонденции, занесенных в диагональные клетки матрицы, определяют самодеятельное население, проживающее и работающее в одноименном районе.
Таким образом, любая корреспонденция описывается начальным и конечным адресами связи (номерами районов), числом человек, испытывающих потребность в такой связи, а также протя-
женностью связи во времени и пространстве. Все эти данные являются базой для проектирования оптимальной транспортной системы города.

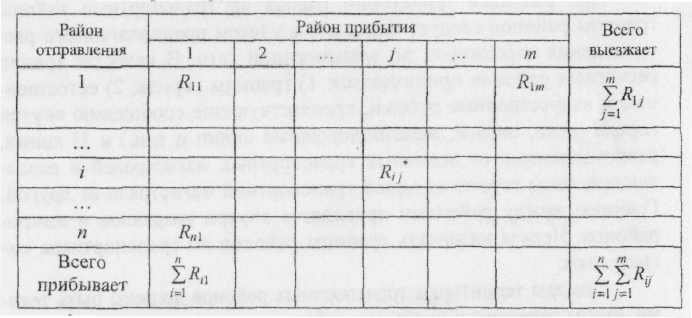

Таблица 5.1 Матрица трудовых передвижений населения города
*Rij - корреспонденция населения между i-м и j-м районами города.
В полном соответствии с принятой гипотезой расселения находят трудовые передвижения экономически активного населения. С учетом количества передвижений, совершаемых в течение года одним человеком, определяют общее количество передвижений в год.
Матрица культурно-бытовых передвижений строится на основе обследования подвижности различных групп населения по культурно-бытовым целям. Поездки по районам прибытия распределяются по тому же принципу, что и трудовые передвижения, но с учетом специфики размещения центров культурно-бытового тяготения. Так, из общего числа отправлений для каждого района около 25% распределяется в центральных районах, около 10% - в центральный парк культуры и отдыха, остальные 65% - по всем районам города в соответствии с распределением трудовых поездок.
Суммируя данные матриц по трудовым и культурно-бытовым передвижениям, получаем единую таблицу для всех передвижений в год в оба направления. Если умножить соответствующее количество передвижений на коэффициент пользования транспортом, получим общее количество поездок населения в год в оба направле-
При проектировании систем транспортного обслуживания важно знать не только годовой объем работы транспорта, но и характер распределения пассажиропотоков по сезонам года, месяцам, дням недели и часам суток. Особенно большое значение имеет максимальная мощность пассажиропотока, измеряемая количеством пассажиров, проехавшим в одном направлении в единицу времени. Для определения максимальной часовой нагрузки необходимо определить межрайонные передвижения для максимального утреннего часа «пик». Эти расчеты рекомендуется выполнять в следующем порядке.
1. Рассчитывается матрица трудовых передвижений экономически активного населения за сутки:
где Кij max - коэффициент часового максимума для совершающих передвижения из i в j-й район;
τj - продолжительность утреннего максимума в j-м районе, ч.
4. Обслуживание пассажиропотоков показывает, что в утренний максимум совершаются не только трудовые, по и культурно-бытовые передвижения. Несмотря на то, что доля этих передвижений незначительна, в расчетах ее следует учитывать. С учетом этого матрица трудовых корреспонденции в час «пик» должна быть скорректирована:
где γ - доля культурно-бытовых передвижений в утренние часы.
Таким образом, рассчитываются межрайонные передвижения для максимального часа, т. е. мощность пассажиропотоков для часа утреннего пика.
где βij - коэффициенты матрицы о трудовом тяготении;
Кзан = α г+ α0 - коэффициент экономически активного населения, учитывающий долю градообразующей (αг) и обслуживающей (α0) групп населения.
2. Для получения количества трудовых корреспонденции в часы утреннего максимума необходимо из ||Rcij|| исключить работающих во вторую и третью смену:
где Kcm =1 - n - коэффициент сменности, учитывающий долю трудящихся (п), занятых во вторую и третью смену.
3. В течение утреннего максимума пассажиропоток неравномерен как по районам города, так и по времени. Поэтому расчет трудовых корреспонденции для максимального часа выполняют по выражению
