3.2.3. Годовые расходы теплоты

Годовые расходы теплоты жилыми и общественными здания­ми определяются следующим образом:

• на отопление

где tср - средняя температура наружного воздуха за отопительный период, °С;

п0 - продолжительность отопительного периода в сутках по числу дней с устойчивой средней суточной температурой наружно­го воздуха 8°С и ниже;

• на вентиляцию

где z - усредненное за отопительный период число часов работы системы вентиляции общественных зданий в течение суток;

• на горячее водоснабжение

где 350 - число суток в году работы системы ГВС.

Годовые расходы теплоты на технологические нужды (QГТ) определяются по максимальной нагрузке и числу часов работы предприятий с учетом суточных и годовых режимов теплолотреб- ления:

Как правило, отопителъно-вентиляционная нагрузка является основным видом тепловой нагрузки в городах. Поэтому при построении суммарного графика нагрузки района теплоснабжения к графику огопительно-вентиляционной нагрузки пристраивают графики ГВС и технологической нагрузки.

где ho - число часов использования в году максимума нагрузки, ч/год.

Суммарный годовой расход теплоты потребителями района теплоснабжения определяется с учетом потерь в тепловых сетях (QГП) по формуле

При построении годового графика тепловой нагрузки от нача­ла координат вправо по оси абсцисс откладывают продолжитель­ность отопительного периода в часах и отрезки времени, равные числу часов, в течение которых наблюдается наружная температу­ра, равная и ниже характерных температур (начала отопительного периода, средней температуры самого холодного месяца, отопи­тельного периода и наиболее холодной пятидневки), а по оси орди­нат - часовые расходы теплоты при данной температуре. Получен­ные ординаты соединяют плавной линией. Площадь, ограниченная осями координат и построенным графиком, равна годовому расхо­ду теплоты (рис. 3.1).

тепловой нагрузки. График показывает, что наличие сезонной на­грузки позволяет выделить пиковую и базисную нагрузки. К базис­ной нагрузке относится нагрузка, не превышающая среднюю за ото­пительный период, а к пиковой - остальная часть нагрузки. Величи­ну базисной и пиковой нагрузки следует учитывать при выборе ко­личества и единичной мощности оборудования котельных и ТЭЦ.

Вопросы к главе 3

  1. Как определить расчетную электрическую перегрузку городских по­- требителей?

  2. Как рассчитать часовые и газовые расходы теплоты на отопление зданий?

  3. Что необходимо знать для определения часовых и годовых расходов тепла на вентиляцию зданий?

  4. Какие факторы определяют расход тепла на горячее водоснабжение?

  5. Что показывает график по продолжительности?

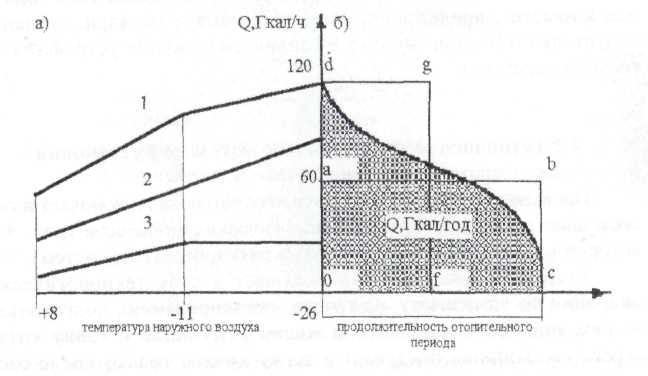

Рис. 3.1. График продолжительности сезонной тепловой нагрузки:

а - зависимость тепловой нагрузки от наружной температуры:

1 — суммарная; 2 - отопления; 3 - вентиляции; б - график продолжительности тепловой нагрузки

Равновеликий площади графика прямоугольник Oabc, постро­енный вдоль оси абсцисс, будет иметь высоту 0а, равную среднему за отопительный период расходу теплоты. Равновеликий площади графика прямоугольник Odgf, построенный по оси ординат, будет иметь основание Of, равное длительности использования расчетной
