9. Тяговый электродвигатель тл-2к1
Назначение и технические данные. Тяговый электродвигатель постоянного тока ТЛ-2К1 (рис. 23) предназначен для преобразования электрической энергии, получаемой из контактной сети в механическую. Вращающий момент с вала якоря электродвигателя передается на колесную пару через двустороннюю одноступенчатую цилиндрическую косозубую передачу. При такой передаче подшипники электродвигателя не получают добавочных нагрузок по аксиальному направлению.
Подвешивание электродвигателя опорно-осевое. С одной стороны он опирается моторно-ооевыми подшипниками на ось колесной пары электровоза, а с другой — на раму тележки через шарнирную подвеску и резиновые шайбы. Тяговый электродвигатель имеет высокий коэффициент использования мощности (0 74) при наибольшей скорости электровоза (рис. 24). Возбуждение электродвигателя в тяговом режиме — последовательное, а в рекуперативном — независимое.
Система вентиляции независимая, аксиальная, с подачей вентилирующего воздуха сверху в коллекторную камеру и выбросом вверх с противоположной стороны вдоль оси электродвигателя (рис. 25, 26). Технические данные электродвигателя ТЛ-2К1 следующие:
Напряжение на зажимах электродвигателя, В 1500
Часовой резким
Ток, А 48О
Мощность, кВт б70
Частота вращения, об/мин 790
к- п- Д- '■'■'■'.'■'.'.'.'.'.'.'.'.'.'. 0,931
Продолжительный режим
Ток, А 410
Мощность, кВт 575
Частота вращения, об/мин \ \ \ ......... 830
К- П. Д. q уд
Класс изоляции по нагревостойкости:
обмоткн якоря d
полюсной системы F
Наибольшая частота вращения при среднензношенных бандажах
об/«ин 1690
32
Рис. 23. Общий вид тягового электродвигателя ТЛ-2К1:
/ — гайка специальная с пружинной шайбой; ^ — вал якоря; 3 — трубка для смазки якорных подшипников; 4 — крышка верхнего. смот-эового люка; 5, 6 — кожуха выхлопные большой и малый; 7,8 — букса и вкладыш мотор--ю-осевого подшипника; 9 — нижние смотровые люки
О 100 700 300 400 500 W 7001Л,А
Рис. 24. Электромеханические характеристики тягового электродвигателя ТЛ-2К1 при (Уд == 1500 В
2-377
Вб/ХООГ^.
во
Рис. 25. Направление вентилирующего воздуха в тяговом электродвигателе ТЛ-2К1
Н,к1Гс V 1,5 |
|
|
|
|
|
|
|
|
у |
|
|
|
|
|
/ |
|
|
0,9 0,6 0,3 |
|
|
I |
у |
|
|
|
// |
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
30'
SO Q,M3/*tu/t
Рис. 26. Аэродинамические характеристики электродвигателя
ТЛ-2К1:
На — полный напор; Нст — статический напор
33
шжшжтж,
13 121110 9
Рис. 27. Продольный
(а) и поперечный (б) разрезы тягового электродвигателя ТЛ-2КЛ:
1,4 — подшипниковые щиты; 2 — щеточный аппарат; 3 — остов- 5 — кожух- 6 - noXL, ;?' п '5 ~:аТ'ШКИ; * ~ буКСа; 9> '° ~ катУшка и сердечник дополнительного мот£яа'м с ~ ка,ту и «рдечиик главного полюса; 14 - компенсационная об-
мотка, 16 - съемный кронштейн; П - предохранительный прилив; 18 - вентиляционный люк
34
Передаточное отношение 88/23
Сопротивление обмоток при температуре 20°С, Ом:
главных полюсов 0,025
дополнительных полюсов и компенсационных катушек .... 0,0356 якоря 0,0317
Количество вентилирующего воздуха, м3/мин, не менее 95
Масса без шестерни, кг 5000
Конструкция. Тяговый электродвигатель ТЛ-2К1 состоит из остова 3 (рис. 27), якоря 6, щеточного аппарата 2 и подшипниковых щитов /, 4.
Остов (рис. 28) представляет собой отливку из стали марки 25Л-П цилиндрической формы и служит одновременно магнито-проводом. К нему прикреплены шесть главных и шесть дополнительных полюсов, поворотная траверса с шестью щеткодержателями и щиты с роликовыми подшипниками, в которых вращается якорь электродвигателя.
Установку подшипниковых щитов производят.в такой последовательности: собранный остов с полюсными и компенсационными катушками ставят стороной, противоположной коллектору, вверх. Индуктивным нагревателем нагревают горловину до температуры 100—150°С, вставляют и крепят щит восемью болтами М24 из стали 45. Затем поворачивают остов на 180°, опускают якорь, устанавливают траверсу и аналогично описанному выше вставляют другой щит и крепят его восемью болтами М24. С наружной поверхности остов имеет два прилива для крепления букс мотор-но-осевых подшипников, прилив и съемный кронштейн для подвешивания электродвигателя, предохранительные приливы для транспортировки. Со стороны коллектора имеются три люка, предназначенных для осмотра щеточного аппарата и коллектора. Люки герметично закрываются крышками 7, //, 15 (см. рис. 27).
Крышка 7 верхнего коллекторного люка укреплена на остове специальным пружинным замком, крышка 15 нижнего люка одним болтом М20 и специальным болтом с цилиндрической пружиной, а крышка // второго нижнего люка —-четырьмя болтами Ml2.
подвода воздуха Рнс 28. Остов тягового электродвигателя вентиляоннй ТЛ2К1
ТЛ-2К1:
I — дополнительный полюс; 2 — катушка ком- пенсацнонной обмоткн; 3 — корпус; 4 —. при- лнв предохранительный; 5 — главный полюс
,35
имеется вентиляционный
ЛЮК 18. ВЫХОД ВеНТШШру-
Ю1НРГП пачп\7Уя nnmiWTDiiou ющею ВОЗДуха Осуществлен
2*
а) яя
№11
N40
со стороны, противоположной коллектору, через специальный кожух 5, укрепленный на подшипниковом щите и остове. Выводы из электродвигателя выполнены кабелем марки ППСРМ-1-4000 площадью сечения 120 мм2. Кабели защищены брезентовыми чехлами с комбинированной пропиткой- На кабелях имеются ярлычки из полихлорвиниловых трубок с обозначением Я, ЯЯ, К и КК. Выводные кабели Я и ЯЯ (рис. 29) соединены с обмотками якоря, дополнительных полюсов и с компенсационной, а выводные кабели К и КК соединены с обмотками главных полюсов.
Сердечники главных полюсов 13 (см. рис. 27) набраны из листовой электротехнической стали марки 1312 толщиной 0,5 мм, скреплены заклепками и укреплены на остове четырьмя болтами М24 каждый. Между сердечником главного полюса и остовом имеется одна стальная прокладка толщиной 0,5 мм. Катушка главного полюса 12, имеющая 19 витков, намотана на ребро из мягкой ленточной меди ЛММ размерами 1,95X65 мм, изогнута по радиусу для обеспечения прилегания к внутренней поверхности остова.
Корпусная изоляция состоит из восьми слоев стеклослюдини-товой ленты ЛСЭП-934-ТП 0,13X30 мм ГОСТ 13184—78 с поли-этилентерефталатной пленкой на лаке марки ПЭ-934 и одного слоя ленты технической лавсановой термоусаживающеися толщиной 0,22 мм ТУ 17 ГССР8-79, наложенных с перекрытием в половину ширины ленты. Межвитковая изоляция выполнена из асбестовой бумаги в два слоя толщиной 0,2 мм и пропитана лаком КО-919 ГОСТ 16508—70.
Для улучшения рабочих характеристик электродвигателя^ применена компенсационная обмотка 14, расположенная в пазах, проштампованных в наконечниках главных полюсов, и соединенная с обмоткой якоря последовательно. Компенсационная обмотка
36 /
состоит из шести катушек, намотанных из мягкой прямоугольной медной про волоки ПММ размерами 3,28X22 мм, имеет 10 вит ков. В каждом пазу распо ложено по два витка- Кор пусная изоляция состоит из шести слоев стеклослюди- нитовой ленты ЛСЭК-5-СПл толщиной 0,11 мм ГОСТ 13184—78 и одного слоя ленты технической лав сановой термоусажива ющейся толщиной 0,22 мм ТУ 17 ГССР 8-78, уло женных с перекрытием в половину ширины ленты. Витковая изоляция имеет один слой стеклослюдини- товой ленты той же марки, она уложена с перекрытием в половину ширины ленты. Компенсационная обмотка в пазах закреплена клинья ми из текстолита марки Б. Изоляция компенсацион ных катушек выпекается в приспособлениях.
Сердечники дополни тельных полюсов 10 вы полнены из толстолисто вого проката или поковки и укреплены на остове тре мя болтами М20. Для уменьшения насыщения дополнительных полюсов между остовом и сердечни ками дополнительных по люсов предусмотрены ди амагнитные прокладки толщиной 8 мм. Катушки дополнительных полюсов 9 намотаны на ребро из мягкой медной проволоки •ПММ размерами 6X20 мм и имеют 10 витков каж дая. Корпусная и покров ная изоляция этих катушек

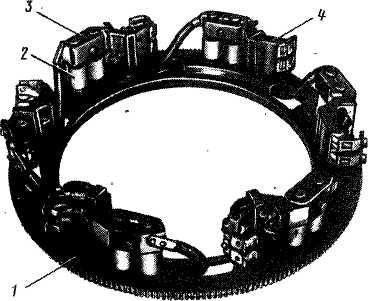

Рис. 30. Щеточный аппарат тягового электродвигателя ТЛ-2К.1 3
Рис. 31. Стопорение и фиксация .траверсы тягового электродвигателя ТЛ-2К.1
Рис. 32. Щеткодержатель тягового электродвигателя ТЛ-2К1
• 37
аналогична изоляции катушек главного полюса. Межвитковая изоляция состоит из асбестовых прокладок толщиной 0,5 мм, пропитанных лаком КО-919.
Щеточный аппарат тягового электродвигателя (рис. 30) состоит из траверсы / разрезного типа с поворотным механизмом, шести кронштейнов 3 и шести щеткодержателей 4.
Траверса стальная, отливка швеллерного сечения имеет по наружному ободу зубчатый венец, входящий в зацепление с шестерней 2 (рис. 31) поворотного механизма. В остове фиксирована и застопорена траверса щеточного аппарата болтом фиксатора 3, установленным на наружной стенке верхнего коллекторного люка, и прижата к подшипниковому щиту двумя болтами стопорного устройства 1: один — внизу остова, другой — со стороны подвешивания. Электрическое соединение кронштейнов траверсы между собой выполнено кабелями ПС-4000 площадью сечения 50 мм2. Кронштейны щеткодержателя разъемные (из двух половин) закреплены болтами М20 на двух изоляционных пальцах 2 (см. рис. 30), установленных на траверсе. Стальные шпильки пальцев опрессованы пресс-массой АГ-4В, на них насажены фарфоровые изоляторы.

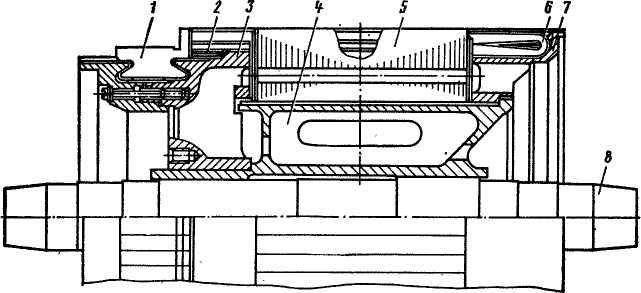

Рис. 33. Якорь тягового электродвигателя ТЛ-2К1
Щеткодержатель (рис. 32) имеет две цилиндрические пружины 1, работающие на растяжение. Пружины закреплены одним концом на оси, вставленной в отверстие корпуса 2 щеткодержателя, другим — на оси нажимного пальца 4 с помощью винта 5, которым регулируют натяжение пружины. Кинематика нажимного механизма выбрана так, что в рабочем диапазоне обеспечивает практически постоянное нажатие на щетку 3. Кроме того, при наибольшем допустимом износе щетки нажатие пальца 4 на щетку автоматически прекращается. Это позволяет предотвратить повреждение рабочей поверхности коллектора гибкими проводами сработанных щеток. В окна щеткодержателя вставлены две разрезные щетки марки ЭГ-61 размерами 2(8X50X60) мм с резиновыми амортизаторами. Крепление щеткодержателей к кронштейну осу-
38
ществлено шпилькой и гайкой. Для более надежного крепления и регулировки положения щеткодержателя относительно рабочей поверхности по высоте при износе коллектора на корпусе щеткодержателя и кронштейна предусмотрены гребенки.
Якорь (рис. 33, 34) электродвигателя состоит из коллектора, обмотки, вложенной в пазы сердечника 5 (см. рис. 33), набранного в пакет из лакированных листов электротехнической стали марки 1312 толщиной 0,5 мм, стальной втулки 4, задней 7 и передней 3 нажимных шайб, вала 8. В сердечнике имеется один ряд аксиальных отверстий для прохода вентилирующего воздуха. Передняя нажимная шайба 3 одновременно служит корпусом коллектора. Все детали якоря собраны на общей втулке 4 коробчатой формы, напрессованной на вал 8 якоря, что обеспечивает возможность его замены.
Якорь имеет 75 катушек 6 и 25 секционных уравнительных соединений 2. Соединение концов обмотки и клиньев с петушками коллекторных пластин 1- выполнено припоем ПСР-2,5 ГОСТ 19738—74 на специальной установке токами высокой частоты.
Каждая катушка имеет 14 отдельных проводников, расположенных по высоте в два ряда, и по семь проводников в ряду. Они изготовлены из медной ленты размерами 0,9X8,0 мм марки ЛММ и. изолированы одним слоем с перекрытием в половину ширины стеклослюдинитовой ленты ЛСЭК-5-СПл толщиной 0,09 мм. Каждый пакет из семи проводников изолирован также лентой стекло-слюдинитовой ЛСЭК-5-СПл толщиной 0,09 мм с перекрытием в половину ширины ленты. Корпусная изоляция пазовой части катушки состоит из шести слоев стеклослюдинитовой ленты ЛСЭК-5-СПл размерами 0,01X20 мм, одного слоя ленты фторопластовой толщиной 0,03 мм и одного слоя стеклоленты ЛЭС толщиной 0,1 мм, уложенных с перекрытием в половину ширины
ленты.
Уравнители секционные изготовляют из трех проводов размерами 1X2,8 мм марки ПЭТВСД. Изоляция каждого провода состоит из одного слоя стеклослюдинитовой ленты ЛСЭК-5-СПл размерами 0,1X20 мм и одного слоя ленты фторопластовой толщиной 0,03 мм. Вся изоляция уложена с перекрытием в половину ширины ленты. Изолированные провода соединяют в секцию одним слоем стеклоленты, уложенной с перекрытием в половину ширины ленты. В пазовой части обмотку якоря крепят текстолитовыми клиньями, а в лобовых частях — стеклобанда-
жом.
Коллектор электродвигателя с диаметром рабочей поверхности 660 мм набран из медных пластин, изолированных друг от друга миканитовыми прокладками. От нажимного конуса и корпуса коллектор изолирован миканитовыми манжетами и цилиндром.
Обмотка якоря имеет следующие данные: число пазов 75, шаг по пазам 1—13, число коллекторных пластин 525, шаг по коллектору 1—2, шаг уравнителей по коллектору 1 —176.
39
Рис. 35. Уплотнение якорных подшипников и подвод к ним смазки тягового электродвигателя ТЛ-2К1
Якорные подшипники электродвигателя тяжелой серии с цилиндрическими роликами типа 80-42428М обеспечивают разбег якоря в пределах 6,3—8,1 мм. Наружные кольца подшипников запрессованы в подшипниковые щиты, а внутренние — на вал якоря. Подшипниковые камеры для предотвращения воздействия внешней среды и утечки смазки имеют уплотнение (рис. 35). Мо-торно-осевые подшипники состоят из латунных вкладышей, залитых по внутренней поверхности баббитом Б16 ГОСТ 1320—74, и букс с постоянным уровнем смазки. Буксы имеют окно для подачи смазки. Для предотвращения поворота вкладышей предусмотрено в буксе шпоночное соединение.
