73. Цепи управления быстродействующими выключателями
Рис. 173. Схема управления быстродействующими выключателями
210
Для включения быстродействующего выключателя нажимают кнопку БВ на выключателе БлКн5 (рис. 173). При этом напряжение от шины 18 агрегата У12 (см. рис. 148* и 173) через автоматический выключатель В6, провод 47, зажим ПЗ/7, провод 320, контакт кнопки БВ выключателя БлКн5 подается на провод Э404. Затем через контакт кнопки БВ выключателя БлКн7, провод 405, резистор R36, провод 416, катушку реле РДф1, провод 400, кор-
пус электровоза и параллельно через размыкающий контакт реле РТ34, провод 414, резистор R37, провод 415, катушку реле РДф2, провод 400, корпус напряжение подается на катушки дифференциальных реле РДф1 (тяговых электродвигателей) и РДф2 вспомогательных машин. Однако реле РДф1 и РДф2 не срабатывают, так как в последовательной цепи резистор-катушка реле (R36, РДф1 или R37, РДф2) ток не достигает уставки. Параллельно удерживающей катушке БВ и катушкам дифференциальных реле подключен шунтирующий контур R41, Д121, необходимый для ограничения э. д. с. самоиндукции, возникающей при разрыве цепи удерживающей катушки БВ.
При кратковременном нажатии на импульсную кнопку Возврат БВ напряжение от провода 503 по цепи: контакты 119-120 и 61-62 контроллера машиниста, замкнутые на нулевых позициях тормозной и главной рукояток соответственно, провод 637, контакт кнопки Возврат БВ, провод Э402, размыкающий контакт реле тока РТЗЗ, провод 403 — подается на катушки контактора К63 и вентиля Возврат БВ. При возбуждении вентиля сжатый воздух поступает в цилиндр БВ и вызывает перемещение включающего рычага. Одновременно включается контактор К63. От АПУ-287 по проводу 319 через замыкающие силовые и вспомогательные контакты контактора К63 получают форсированное питание катушки дифференциальных реле РДф! и РДф2, и они срабатывают.
От провода 405 через замыкающий контакт реле РДф2, провод 406, контакт РДф1, провод 433, контакт РП29 (контакты реле РКт8 разомкнуты, так как поднят токоприемник), провод 407, контакт тормозного переключателя ПкТ, замкнутый при положении переключателя в тяговом режиме, провод 408, питание подается на удерживающую катушку БВ. Якорь удерживающего электромагнита притягивается к полюсам, но силовые контакты выключателя остаются разомкнутыми до опускания кнопки Воз-враг БВ.
После отключения кнопки Возврат БВ теряют питание катушки контактора К63 и вентиля Возврат БВ. При этом БВ включается и переключаются его вспомогательные контакты. Получают питание катушки реле времени РВ7 и промежуточного РП22 (размножитель вспомогательных контактов БВ). Замыканием контактов реле времени РВ7, имеющего выдержку при возврате 3—5 с, подготавливается цепь катушки счетчика ИП отключений БВ. Катушки дифференциальных реле .после отключения контактора К63 продолжают получать питание через добавочные резисторы R36 и R37 от провода 405. В режиме рекуперации после поворота вала переключателя ПкТ в тормозное положение удерживающая катушка БВ получает напряжение по цепи: провод 405, замыкающие контакты дифференциальных реле РДф2, РДф1 и реле РП29, размыкающие вспомогательные контакты быстродействующих контакторов КБ45 и КБ46, провод 410 и вспомогательный контакт тормозного переключателя ПкТ.
211
Быстродействующие контакторы имеют размыкающие силовые контакты; при коротком замыкании в цепи тяговых электродвигателей они отключаются и удерживаются в выключенном положении защелкой. Если силовые контакты одного или обоих быстродействующих контакторов находятся в разомкнутом положении, то их замыкающие вспомогательные контакты замкнуты (нормальное положение силовых контактов быстродействующих контакторов замкнутое) и при нажатии импульсной кнопки Возврат БВ от провода Э402 через замыкающие вспомогательные контакты КБ45 и КБ46 напряжение подается на включающие катушки защелок отключенных быстродействующих контакторов КБ45 и КБ46. При этом защелки освобождают силовые контакты КБ45 и КБ46, последние замыкаются, замыкаются также их размыкающие вспомогательные контакты, включенные в цепи удерживающей катушки БВ, подготавливая цепь включения быстродействующих выключателей. Дальше процесс повторяется аналогично описанному выше.
После размыкания размыкающих вспомогательных контакторов в проводах Э801, Э803 и Э801, Э810 гаснут красные сигнальные лампы 1БВ, 2БВ, ЗБВ и БВ, что свидетельствует о включении БВ на всех секциях. Если на одной из секции БВ не включится, то через вспомогательный контакт в проводах Э801, Э803 сохранит питание сигнальная лампа быстродействующего выключателя (1БВ, или 2БВ, или ЗБВ) соответствующей секции, а через вспомогательный контакт в проводах Э801, Э810 — общая лампа БВ.
Для возможности включения БВ при отключенных кнопках Токоприемник I, Токоприемник II и Токоприемник III схемой предусмотрена шунтировка замыкающего контакта реле РП29 размыкающим контактом реле РКт8, При случайном выключении кнопок находящихся в работе токоприемников, если главная рукоятка контроллера машиниста находилась в рабочем положении, то из-за размыкания контактов реле РП29 удерживающая катушка БВ потеряет питание, он выключится и опускание токоприемников будет происходить при обесточенной силовой цепи электровоза.
Число срабатываний быстродействующего выключателя БВ при повреждениях в цепи тяговых электродвигателей фиксируется счетчиком импульсов ИП, катушка которого возбуждается от провода 598 -через замыкающий контакт реле времени РВ7. Катушка реле времени РВ7 получает питание по цепи: провод 320 замыкающий вспомогательный контакт БВ, провод 417. Если БВ срабатывает, то замыкается его размыкающий вспомогательный контакт в цепи катушки счетчика, размыкается замыкающий контакт в цепи катушки РВ7 и она теряет питание. Однако замыкающий контакт реле РВ7 остается на некоторое время замкнутым. Катушка счетчика в это время находится под напряжением, достаточным для его срабатывания. Счетчик не регистрирует оперативных отключений БВ, а также отключений, вызванных повреж-
212
дениями в цепи вспомогательных машин при нахождении главной рукоятки контроллера в нулевом положении.
После включения БВ от токоведущей шины 003 на каждой секции через главный ввод в силовой контакт БВ напряжение подается по проводу 008, проложенному через дифференциальное реле РДф1, к верхнему кронштейну контактора КЮ, а через контакты ПкС и высоковольтную пластину П1 — к линейному контактору К/. Через катушку дифференциального реле РДф2 по проводу 201 напряжение подается к верхним кронштейнам электромагнитных контакторов вспомогательных машин и электрических печей по цепи: резистор R18, провод 226, обмотка напряжения счетчика электрической энергии Whi, провод 127, токовая обмотка счетчика Wh2 провод 100, токосъемники Пк2—Пк5, земля. По обмотке напряжения счетчика Whi проходит ток, но его подвижная система не вращается, так как ток через его токовую обмотку не протекает. Одновременно от провода 008 по цепи: катушка реле рекуперации РН11, резистор R16, группа пусковых резисторов R2, провод 018, контакторный элемент / переключателя ПкГ, провод 021, группа пусковых резисторов R1, провод 028, резистор R13, провод 029, катушка реле повышенного напряжения РнЮ, провод 030, катушка реле низкого напряжения РН9, провод 200, корпус — проходит ток. Якорь реле рекуперации притягивается, и его размыкающие контакты размыкаются, но в цепях никаких изменений не происходит.
74. Цепи управления вспомогательными машинами
Мотор-компрессоры. При включении кнопки Компрессоры на выключателе БлКн5 (рис. 174) of шины 18 агрегата У12 (см. рис. ■ 148*, 174) по цепи: автоматический выключатель В22, провод Э9, зажим П1[7, провод 308, контакт кнопки Компрессоры на выключателе БлКн5, провод 701, замыкающий контакт регулятора давления РгД1, провод Э702, замыкающий контакт промежуточного реле РП22, провод 703, контакт кнопки Компрессор на выключателе БлКн7, провод 704, катушка контактора К55, провод 700, корпус. — подается напряжение на катушку контакторов К55 всех секций. Одновременно по проводу Э702 через размыкающий вспомогательный контакт контактора К55 питание подается на зеленую сигнальную лампу МК (ЛС84), т. е. при включении контакторов К55 на всех секциях кратковременно загораются сигнальные лампы МК. После включения контакторов К55 от шины ( + ) 202 вспомогательных машин в каждой секции образуется следующая цепь: контакт контактора К55, провод 213, демпферный резистор R22 (27 Ом), провод 214, электродвигатель МК9 компрессора, шина 211 (—) вспомогательных машин, катушка (выводы 13 и 14) дифференциального реле РДф2 вспомогательных машин, провод 121, токовая обмотка счетчика Whi, провод 127, токовая, обмотка счетчика Wh2, провод 100, токо-
213
Б/iHhS компрессоры
yn-tlll7(+S0B}
MHlJICS't)
съемники Пк2—Пк5, земля. Мотор-компрессоры на всех секциях начинают работать.
Регулирование давле ния сжатого воздуха в I ' рЧГ*Н?^-рда! pl| | LJ I главных резервуарах всех
I—. 1 I секций, т. е. включение и
Рис, 174.
Схема включения мотор-компрессора
выключение контакторов К55,, а следовательно, и мотор-компрессоров, осуществляется регулятором
давления той секции, откуда производится управление электровозом. Если по какой-либо причине на одной из секций не включится контактор К55, то через его размыкающий вспомогательный контакт от провода Э702 сохранит питание провод Э817 и лампы МК будут гореть, сигнализируя, что не все мотор-компрессоры работают.
ВлКв5
Низкая скорость Вен/пиля /пород
Высокая скорость Вентиля торов
5лНн7
Сигнализация
6)
Низкая скорость Вентиля торов
Высокая скорость Вентиляторов
Сигнализа-
Рис. 175.
Схема управления электродвигателями вентиляторов в режимах Высокая скорость (а) н Низкая скорость (б)
214
а)
Мотор-вентиляторы. При включении кнопки Высокая, скорость вентиляторов (рис. 175, а) напряжение от провода 308 по проводу Э706 через размыкающий вспомогательный контакт контактора К51 подается на катушку вентиля В переключателя вентиляторов ПкВ, и его вал установится в положение Высокая скорость. От провода Э706 через вспомогательный контакт В переключателя ПкВ катушки контакторов К51 всех секций получают питание по цепи: провод 710, контакт реле РП22, провод 711 провод 712, контакт кнопки Вентилятор на выключателе БлКн7, провод 700, корпус. Электромагнитные контакторы К51 включаются.
От шин 202 (см. рис. 145*) образуется следующая цепь: контакт контактора К51, провод 203, демпферный резистор R20 ^ (0,935 Ом), провод 201, пусковой резистор R202.a (29, 92 Ом), включающая и удерживающая катушки контактора К57, провод 205, электродвигатель МВ6 вентилятора, провод 20/, катушка токового реле РТЗЗ, провод 208, зажим ПкВ/1, главный контакт ПкВ, зажим ПкВ/4, шина 211 вспомогательных машин катушка (выводы 13, 14) дифференциального реле РДф2 вспомогательных машин и далее на землю по цепи, аналогичной цепи электродвигателя компрессора. На каждой секции электродвигатели вентиляторов подключаются к контактной сети через демпферный и пусковой резисторы. После снижения пускового тока электродвигателя МВ6 до 25 А включаются контакторы К57 и закорачивают пусковые резисторы R202-s и свои включающие катушки во всех секциях.
При включении кнопки Низкая скорость вентиляторов (рис 175, б) от провода 308 по проводу Э705 через размыкающий' вспомогательный контакт контактора К51 получает питание катушка вентиля Я переключателя вентиляторов ПкВ, и его вал займет положение Низкая скорость. После этого на головной секции А от провода Э705 по цепи: вспомогательный контакт Я переключателя ПкВ, провод 709, низковольтная пластана П24 (см. табл. 9), контакт промежуточного реле РП22, провод //Л катушка контактора К51, провод 712, замкнутый контакт-кнопки Вентилятор на выключателе БлКн7, провод 700 корпу - ~ ™ пряжение подается на катушку контактора К51, и он включается. На остальных секциях контакторы К51 не включаются, поскольку пластина П24 установлена в рабочее положение только иа головной секции А.
На двухсекционных электровозах при включении |«»такТ0Ра К51 образуется следующая цепь: шина 202 (см. рис. 1Ы), элект ?одвигаРтелУь МВ6 вентилятора головной секции ^ контакт М переключателя ПкВ, провод 209, зажим БлКл215^™*' MJg секционное соединение, зажим БлКл2/5 секции £ проводi Ш, электродвигатель МВ6, контакт 1-2 переключателя ПкВ провод 212 зажим БлКл2/10 секции Б, межсекционное соединение, за-жим ™2//Гсекции Л, провод 2/2, зажим ЯкВ/4, провод 211
215
H53
(провода 212 и 211 соединены вместе на зажиме ПкВ 14 только в секции А) и далее на землю.
При формировании трехсекционных электровозов (см. рис. 147*) на всех переключателях ПкВ провод 210 с зажима 5 переставляется на зажим 6. При этом после замыкания контакта Н переключателя ПкВ параллельно обмотке возбуждения каждого электродвигателя МВ6 подключается резистор R21. В остальном цепи мотор-вентиляторов аналогичны таким же цепям двухсекционных электровозов.
При включении мотор-вентиляторов на любой режим работы после срабатывания токовых реле РТЗЗ на всех секциях вследствие размыкания их контактов в проводах Э801, Э806 и Э801, Э811 (см. рис. 175) гаснут сигнальные лампы 1MB, 2MB, ЗМВ и MB, что свидетельствует о включении электродвигателей вентиляторов.
Сигнальные лампы до включения мотор-вентиляторов получают питание через размыкающий вспомогательный контакт реле РТЗЗ своей секции от провода Э801 при включенной кнопке Сигнализация на выключателе БлКнб той секции, откуда производится управление электровозом. Если на одной из секции мотор-вентилятор по какой-либо причине не работает (не подключился к сети), на пульте машиниста будут гореть общая лампа MB и сигнальные лампы мотор-вентиляторов соответствующей секции, сохранившие питание через размыкающий контакт невключивше-гося токового реле РТЗЗ.
Преобразователи. При включении кнопки Возбудители (рис. 176) после запуска мотор-вентиляторов на высокую частоту вращения от проводов Э706 через контакт этой кнопки, провод Э713 и замыкающий контакт реле РП22 напряжение подается на катушку контактора КЗ агрегата АПУ-287. Контактор КЗ включа-
216
ется, и через его замыкающие вспомогательные контакты напряжение подается на катушку контактора К53 и в цепи проводов 648, 300 по цепи: провод 716, контакт реле контроля оборотов РО12, провод 717, катушка электромагнитного контактора К53, провод 700, корпус.
В нулевом положении главной и тормозной рукояток контроллера машиниста и включенном реле тока РТ37 образуется цепь (см. рис. 148*, 176): провод 503, контакты 119-120 и 61-62, провод 637, диоды Д77—Д79, провод Э646, размыкающий контакт реле РТ37, провод 607, катушка электромагнитного контактора К66, провод 648, замыкающий контакт контактора КЗ агрегата У12, провод 300, корпус. Контактор К66 включается, и через его силовой контакт получает форсированное питание катушка реле РТ37 от провода 18 по цепи: главный контакт контактора КЗ агрегата У12, провод 35, автоматический выключатель В24, провод 36, зажим П1/4, провод 305, шунтирующий резистор R38, провод 645. После срабатывания реле РТ37 с некоторой выдержкой времени, создаваемой диодом Д51, отключается контактор К66, но катушка реле РТ37 продолжает получать питание через резистор R38.
Одновременно через главные контакты контактора КЗ, агрегата У12 и автоматического выключателя В17, провод 42, зажим П1/1, провод 302 напряжение подается на независимую обмотку возбуждения Н1-НН1 электродвигателя АМ-М преобразователя. При включении контактора К53 якорь электродвигателя преобразователя подключается к контактной сети. Аналогичные цепи образуются во всех секциях. От провода Э713 через размыкающий вспомогательный контакт контактора К53 получает питание зеленая сигнальная лампа П (ЛС85), которая при включении кнопки Возбудители загорается, а после запуска электродвигателя преобразователя гаснет.
75. Действие цепей управления электровоза в тяговом режиме
Для приведения электровоза в движение необходимо вставить ключ в специальное гнездо устройства блокировки тормозов АБТ и включить выключатель управления ВУ20 в кабине машиниста, из которой производится управление. Затем реверсивно-селек-тивную рукоятку контроллера машиниста установить в положение М или МС в соответствии с выбранным Вперед или Назад направлением движения. Если предполагается езда на последовательном соединении тяговых электродвигателей, то рукоятку ставят в положение МС, а если на последовательно-параллельном и параллельном, то в положение М.
Управление тяговыми электродвигателями на последовательном соединении. При установке реверсивно-селективной рукоятки контроллера машиниста в положение Вперед МС (Назад МС) напряжение от провода Э301 (рис. 177) через выключатель ВУ20
217
кэпи
В№
Секция
Я _
an
\
PnZO
РП28 PM3
ПкТ п„т
fss
in sit
sii sh
riias
пкт
подается на провода 501—505 и далее на контроллер машиниста. От провода 505 через контакты 63-64 (65-65) контроллера машиниста КтМ провод Э561 (Э562) напряжение подается иа катушку вентиля реверсора ПкР. Вал последнего поворачивается в положение, соответствующее выбранному направлению движения, причем при положении реверсора Вперед в секции А реверсор в секции Б займет положение Назад. При этом через вспомогательные контакты реверсора напряжение подается на катушку промежуточного реле РП20, а через предохранитель Прб, провод 618, диоды Д72 и Д73 — на катушки Н переключателей двигателей ПкД1 и ПкД2.
От провода 502 через контакты 67-68 контроллера КтМ по проводу Э563 напряжение подается на катушку М тормозного переключателя ПкТ, и его вал устанавливается в положение тягового режима. От провода 501 через контакты 71-72 КтМ по проводу Э565 напряжение подается на катушку С переключателя ПкС, его вал поворачивается в положение С, подготавливая последовательную цепь тяговых электродвигателей двух (трех) секций.
218
При постановке главной рукоятки контроллера машиниста на 1-ю позицию (см. рис. 148* и 177) замыкаются контакторные элементы 9-10, 13-14, 15-16, 19-20, 21-22, 23-24, 27-28 главного барабана контроллера машиниста, и питание получают провода Э583, Э585, Э535, Э533, Э587. При этом получают питание катушки контакторов К31, К32, К39, К40, К35 и К36. Катушки вентилей линейных контакторов KL K18, К19 получают питание от провода 3583 по цепи: вспомогательный контакт ПкС, провод 594, вспомогательный контакт ПкГ, провод 595, размыкающий контакт кнопки БВ выключателя БлКн7, провод 598, вспомогательный контакт БВ, провод 599, контакт реле РП20, провод 601, контакт реле РП28, провод 602, контакт реле РП23, провод 603, вспомогательный контакт ПкТ, провод 604, катушка контактора К18, провод 589, вспомогательный контакт контактора К32, провод 588, вспомогательный контакт контактора К31, провод 677, диод Д74, лровод 358/, контакты 9-10, 111-112, замкнутые при нулевом положении тормозной рукоятки контроллера машиниста, провод 600, корпус. Параллельно катушке контактора К18 подсоединены катушки контакторов К1 через вспомогательный контакт ПкТ и К19 через вспомогательный контакт ПкД2. При этом образуется цепь последовательно соединенных тяговых электродвигателей со степенью возбуждения 16% двух (трех) секций, включенных через пусковые резисторы головной секции А электровоза.
Цепь катушки линейных контакторов Kl, K18 и К19 после их включения дополнительно замыкается на корпус через замыкающий вспомогательный контакт контактора Д7.
На 2-й позиции главной рукоятки КтМ замыкается контакт 25-26, и по проводу Э586 подается напряжение на катушку контактора КЗЗ через размыкающий контакт контактора К14, провод 579, вспомогательный контакт ПкГ, провод 541, диод Д64, провод 539, провод 540, вспомогательный контакт ПкТ, провод 450, вспомогательный контакт ПкТ, провод 400, корпус. Одновременно от провода 541 через диод Д65, провод 543 питание получает катушка контактора К34. Контакторы КЗЗ и К34 включаются и своими размыкающими вспомогательными контактами отключают контакторы К31 и К32, образуя ступень ослабления возбуждения тяговых электродвигателей ОВ4.
На 3-й позиции размыкаются контакты 19-20 и 21-22 контроллера КтМ и отключаются контакторы ослабления возбуждения К39 и К40; тяговые электродвигатели работают в режиме ослабленного возбуждения ОВ2. На 4-й позиции размыкается контакт 23-24 КтМ, отключаются контакторы ослабления возбуждения К35 и К36 и тяговые электродвигатели переходят в режим полного возбуждения. При дальнейшем перемещении главной рукоятки до 21-й позиции реостатные контакторы, включаясь, шунтируют ступени пусковых резисторов до полного их выведения в головной секции А (см. табл. 10). Во второй и третьей секциях пусковые резисторы зашунтированы силовыми контактами пере-
219
РП18
ЗПО
|~1 711
Перемещение главной рукоятки контроллера машиниста на С соединении после 21-й позиции механической блокировкой контроллера исключается. На этой позиции, перемещая тормозную рукоятку, можно получить четыре ступени ослабления возбуждения ОВ1—ОВ4.
При переводе тормозной рукоятки на позицию ОВ1 через контакт 99-100 тормозного барабана контроллера, провод Э531, размыкающий вспомогательный контакт контактора К36, провод 538, вспомогательный размыкающий контакт контактора К24, провод 579, вспомогательный контакт ПкГ, диоды Д64 и Д65 напряжение аналогично описанной выше цепи подается на катушки вентилей контакторов КЗЗ и 'К34. При этом контакторы КЗЗ и К34 шунтируют обмотки возбуждения тяговых электродвигателей резисторами с сопротивлением, соответствующим ступени ОВ1.
Вентили этих контакторов на этой же позиции получают дополнительное питание через контакт 101-102 тормозного барабана контроллера по цепи: провод Э532, вспомогательный контакт контактора К61, провод 546, вспомогательный контакт контактора КЗЗ, провод 547 вспомогательный контакт контактора К34, провод 538. По проводу Э532 напряжение подается также на 'катушку реле РП18, а через замыкающий контакт реле РП21 — на катушку контактора К61.
Дальнейшее перемещение тормозной рукоятки приводит к возбуждению вентилей следующих контакторов: на позиции ОВ2— К35 и К36; на ОВЗ — К37 и К38, а на ОВ4 — К39 и К40. Для перехода на СП соединение электродвигателей необходимо тормозную, а затем главную рукоятку контроллера машиниста сбросить на нулевые позиции, реверсивно-селективную установить в положение М, а затем главной рукояткой контроллера начать пуск электровоза на этом соединении.
Управление тяговыми электродвигателями на последовательно-параллельном и параллельном соединениях. При установке ревер-сивно-селективной рукоятки в положение Вперед М (Назад М) напряжение от провода Э301 (рис. 178) по цепи: контакт выключателя управления ВУ20, провод 501, предохранитель ПрЮ, провод 502, контакт АБТ, провод 503, размыкающий контакт реле РП26, провод 504, контакт КЭП13/5, 6, провод 505, контакты 63-64 (65-66) реверсивно-селективного барабана контроллера машиниста, провод Э561 (Э562) — подается на катушку Вперед (Назад) реверсора ПкР, а после поворота его вала в положение, соответствующее выбранному направлению движения, — по проводу 567 на катушки реле РП20 и переключателей ЛкД1 и ПкД2. От провода 502 через контакты 67-68 и 73-74 контроллера машиниста напряжение подается по проводам Э563 и Э566 на катушки М тормозного переключателя ПкТ и СП-П режимного <пе-
220

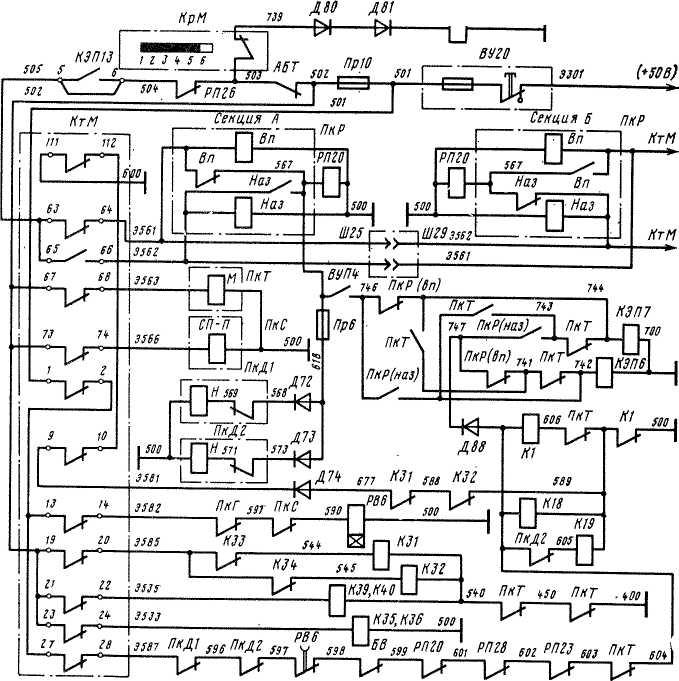

Рис. 178. Схема цепи управления иа 1-й позиции главной рукоятки контроллера машиниста и реверсивио-селективиой в положении М
реключателя ПкС. При этом в нулевом положении главной рукоятки контроллера машиниста валы переключателей ПкС и ПкГ установятся в положение СП-П.
На 1-й позиции главной рукоятки замыкаются контакты 9-10, 13-14, 15-16, 19-20, 21-22, 23-24, 27-28 главного вала контроллера машиниста и напряжение от провода 502 подается на провода Э585, Э535, Э533 и Э587, а от провода 501 — на провод Э582.
По проводу Э582 через размыкающий вспомогательный контакт переключателя ПкГ, провод 591, вспомогательный контакт ПкС, провод 590, напряжение подается на катушку реле времени РВ6. При этом получают питание катушки вентилей контакторов К35, К36, К39, К40 и через размыкающие вспомогательные контакты контакторов КЗЗ и К34 катушки вентилей контакторов К31 и К32.
221
От провода Э587 через размыкающий вспомогательный контакт переключателя электродвигателей ПкД1, провод 596, контакт ПкД2, провод 597, контакт реле времени РВ6, провод 598, вспомогательный контакт быстродействующего выключателя БВ, провод 599, контакт реле РП20, провод 504, контакт реле РП28, провод 602, контакт реле РП23, провод 603, вспомогательный контакт ПкТ, провод 604 напряжение подается на катушки линейных контакторов Kl, K18 и К.19 (по описанной выше цепи), и последние выключаются.
вуго
В каждой секции собираются цепи по четыре тяговых электродвигателя, соединенных последовательно, при полностью введенных пусковых резисторах. На 1-й позиции СП соединения аналогично С соединению степень .возбуждения тяговых электродвигателей 16%.
ЛРГО
11*1
НЗП13
Рис. 179. Схема цепи управления на 21-й позиции главной рукоятки контполле ра машиниста реверсивно-селективной в положении М Р°ЛЛе"
222
При дальнейшем перемещении главной рукоятки контроллера машиниста производится постепенное отключение контакторов ослабления возбуждения. На 4-й позиции главной рукоятки контроллера тяговые электродвигатели переводятся на полное возбуждение. Перемещая главную рукоятку до 21-й позиции включительно, реостатные контакторы шунтируют ступени пусковых резисторов до полного их выведения в каждой секции.
На 21-й позиции (рис. 179) подается питание на катушки вентилей контакторов КЮ и КП по цепи: провод 604, размыкающий контакт реле РП16, провод 616, размыкающий вспомогательный контакт ПкД1, провод 613, вспомогательный контакт ПкД2, провод 614, вспомогательный контакт переключателя ПкС,' провод 615, катушка вентиля контактора КЮ, провод 610, вспомогательный контакт переключателя ПкТ, провод 612, замыкающий контакт контактора К18, провод 611, диод Д54, провод Э621, контакт 29-30 главного барабана контроллера, провод 600, корпус. От провода 616 через вспомогательный контакт ПкТ, провод 617 получает питание катушка контактора К17. Контакторы КЮ и К17 включаются, подготовляя цепи к переходу с СП на П соединение. На 21-й позиции можно применять четыре ступени ослабления возбуждения тяговых электродвигателей.
При переводе главной рукоятки с 21-й на 22-ю позицию отключается ряд реостатных контакторов (см. табл. 10). От провода 501 (см. рис. 148*) через контакт 11-12 главного барабана контроллера, провод Э564, вспомогательный контакт СП-П переключателя ПкС, провод 574 получает питание включающая катушка переключателя ПкГ, вал которого поворачивается в положение, соответствующее параллельному соединению. Поскольку напряжение с провода Э582 снимается и подается на провод Э564, то при повороте вала ПкГ катушка реле времени РВ6 кратковременно теряет питание, однако контакты реле РВ6 в проводах 597, 598 на некоторое время (3 с) остаются включенными. После поворота вала ПкГ катушка реле времени РВ6 вновь получает питание от провода Э564 через замыкающий вспомогательный контакт ПкГ. При переходе валов групповых переключателей в положение Я загорается сигнальная лампа (контроль перехода) КП (ЛС87) и гаснет после их поворота. С 22-й по 37-ю позицию происходит реостатный разгон электровоза на параллельном соединении тяговых электродвигателей; 37-я позиция ходовая, на ней может быть осуществлено ослабление возбуждения тяговых электродвигателей всех ступеней (рис. 180).
Обратное перемещение главной рукоятки контроллера машиниста^ При переводе главной рукоятки контроллера машиниста с 22-й на 21-ю позицию (см. рис. 148*) контакты главного барабана контроллера машиниста 9-10 и 11-12 размыкаются, а 13-14 15-16, 35-36, 39-40, 41-42, 43-44, 45-46, 49-50, 51-52, 53-54, 55-56 и 57-58 замыкаются. С провода Э564 напряжение снимается и подается на провод Э582, а провода Э624, Э626, Э627, Э628, Э629, Э631, Э632, Э633, Э634 и Э635 соединяются с землей.
223
ВУ10
ПрЮ
nuiu
sot
\ \ ■ \H
\
3311
шг
пз/s
(<Ш
s ^ e sot PfflS
AST
5ог
1=13
f
ГЁТЦД
При этом прекращается питание катушек вентилей группового переключателя ПкГ, его вал поворачивается и занимает положение С-СП, после чего через вспомогательный контакт ПкГ в проводах Э582, 591 включаются реостатные контакторы К4, К5, К8, К9, КИ, К12, К13, К14, К15 и К16 в соответствии с разверткой
224
контроллера (см. табл. 10). Задержка включения реостатных контакторов происходит также при обратном перемещении главной рукоятки с 22-й на 21-ю позицию и ниже.
