48: Штепсельное соединение и розетка низковольтная рн-1
Штепсельное соединение (розетка РУ-51 и штепсель ШУ-21) предназначено для межсекционного соединения проводов цепи управления. Технические данные штепсельного соединения следующие:
Номинальное напряжение, В 50
Номинальный ток, А 13
Число штырей (гнезд) v . . . . 37
Напряжение переменного тока частотой 50 Гц для испытания изоля ции в течение 1 мин, В 1500
Масса, кг:
розетки РУ-51 6
штепселя ШУ-21 ■ 8,3
Розетка РУ-51 (рис. 116) состоит из литого корпуса 4, в котором между двумя изоляторами 5 установлены штыри 3. В штырях имеются отверстия для пайки подводящих проводов: на корпусе розетки-приливы, с помощью которых к розетке крепится штепсель. Для предохранения от попадания влаги внутрь розетки при отключенном штепселе в розетке имеется крышка 1, прижимаемая к корпусу пружиной 2.
Штепсель ШУ-21 (рис. 117) состоит из литого корпуса 5 и изоляторов 1 и 3, между которыми установлены гнезда 2. Для улучшения качества контакта гнезда имеют крестообразный разрез, который обжат пружиной. В штепселе предусмотрена система рычагов 4 и 6, обеспечивающая его крепление с розеткой.
Рис. 117. Штепсель ШУ-21
Рис, 116. Розетка РУ-51
120
121
Рис. Г18. Розетка низковольтная РН-1
Для уплотнения монтажных проводов применена резиновая втулка 9, закрепленная гайкой 7 и кожухом 8. Сопрягаемые поверхности корпусов розетки и штепселя необходимо периодически покрывать смазкой ЦИАТИМл201 ГОСТ 6267—74.
Розетка низковольтная РН-1 предназначена для подключения тяговых электродвигателей к источнику тока низкого напряжения и для подачи питания к аккумуляторной батарее в условиях депо. Установлена она под кузовом электровоза. Технические данные розетки РН-1 следующие:
Номинальное напряжение, В 440
Номинальный ток, А 500
Разрыв между пальцами, мм 5—6
Напряжение переменного тока частотой 50 Гц для испытания изоля ции в течение 1 мин, В 2000
Масса, кг 1,5
Розетка РН-1 (рис. 118) состоит из двух изоляционных колодок 2, соединенных между собой болтами. Внутри колодок установлены контактные пластины 1 с пальцами 3. Для обеспечения нажатия пальцев предусмотрены плоские пружины 4.
49. Аккумуляторная батарея 40кн-125
Назначение и технические данные. Аккумуляторная батарея служит источником напряжения 50 В для катушек аппаратов, осветительных и сигнальных ламп при неработающем генераторе управления. На электровозе установлены щелочные (кадмиево-никелевые) аккумуляторные батареи. Аккумуляторная батарея состоит из 42 элементов КН-.125 ГОСТ 5.1227—72, из них два элемента запасные. Технические данные аккумуляторного элемента КН-125 следующие:
Номинальная емкость, А-ч 125
Номинальное напряжение, В 1,25
Заряд (номинальный режим):
время, ч 6
сила тока, А 31
Разряд:
время, ч 8
сила тока, А 12,5
Количество электролита, л 1,20
122
Габаритные размеры, мм:
высота 330
ширина ; . 128
толщина 77
Масса без электролита, кг 5,4
Конструкция. Аккумуляторная батарея состоит из металлического ящика, в котором расположены аккумуляторы. Ящик внутри покрыт щелочестойкой эмалью. Аккумуляторы (элементы КН-125) соединяют последовательно медными никелированными шинами только после окончания установки элементов в ящике и затяжки болтов на торцовой его части. При этом затяжку гайки на шпильке вывода аккумулятора следует производить с обязательным удерживанием вторым ключом нижней гайки вывода во избежание разрушения вывода. Каждый элемент находится в индивидуальном резиновом чехле.
Ящик имеет три патрубка: для подвода проводов, для щело-чеотвода и газоотвода. Щелочеотвод представляет, собой стальную трубу, соединяющую дно ящика с подкузовной частью электровоза. Газоотвод (труба) служит для отвода газоз из батареи. Элементы установлены в ящике плотно друг к другу и дополнительно уплотнены деревянными досками и фанерой. Дно ящика покрыто досками; и фанерой, имеющими пазы для стекания разлитой щелочи через щелочеотводящий патрубок.

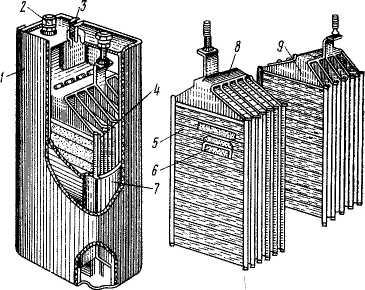

Элемент КН-125 состоит из стального корпуса 7 (рис. 119), в котором расположены блок 9, состоящий из пяти отрицательных пластин, и блок 8, состоящий из шести положительных пластин. Каждый блок имеет шпильку, являющуюся выводом. -. Активная масса 6 пластин помещается в пакетах 5. Они выполнены в виде плоских стальных никелированных трубок с большим числом малых отверстий: через эти отверстия проникает электролит. Для улучшения контакта между пакетами и активной массой к последней добавляют проводящий материал (например, чешуйчатый графит). Положительные и отрицательные пластины изолированы друг от друга эбонитовыми палочками 4.
Выводные шпильки 2 в месте выхода из корпуса армированы изоляционны ми втулками. Блок 8 соеди нен непосредственно с кор пусом элемента. Изоляцией корпуса элемента служит резиновый чехол 1. Залива ют электролит через отвер стие, расположенное между ,,. . „ ,
выводами Это отверстие за- Рис' 119' АккУмУЛЯТ0Р КН-125 и его бло- оивидами.^ш шверслие dd m положительных и отрицательных крыто пробкой 3. пластин
123
Электролит. В щелочных кадмиево-никелевых аккумуляторах, работающих при температуре воздуха от —19 до +35°С, применяют составной калиево-литиевый электролит плотностью 1,19— 2,21 г/см3. Калиево-литиевый электролит состоит из раствора едкого кали с добавкой на 1 л 20 г едкого лития аккумуляторного (мотогидрата лития). При температуре воздуха от —20 до —40°С применяют раствор едкого кали плотностью 1,26—1,28 г/см3, а при температуре от +10 до +50°С — составной электролит плотностью 1,17—1,19 г/см3, состоящий из раствора едкого натра с добавкой едкого лития 15—20 г на 1 л раствора.
Кадмиево-никелевые аккумуляторы общего назначения применяют при температуре до —40°С. При температуре воздуха от —20 до —40°С допускается применять составной электролит плотностью 1,25—1,27 г/см3. При этом емкость аккумулятора будет несколько ниже (на 5—10%) по сравнению с его емкостью на калиевом электролите с такой же плотностью. Следует иметь в виду, что при эксплуатации на электролите — растворе едкого натра плотностью 1,17—1,19 г/см3 с добавкой 15—20 г едкого лития (моногидрата лития) на 1 л раствора — емкость аккумуляторов несколько снижается.'
При отсутствии калиево-литиевого электролита допустимо применять составной электролит — раствор едкого натра плотностью 1,17—1,19 г/см3 с добавкой 20 г едкого лития аккумуляторного на 1 л раствора; раствор едкого кали плотностью 1,19— 1,21 г/см3 (эксплуатация при температуре от —19 до +10°С). В последнем случае установленный срок службы аккумуляторов не гарантируется.
Переводить аккумуляторы на калиевый электролит повышенной плотности перед эксплуатацией при температуре —20°С и ниже нужно следующим образом. Аккумуляторы, которые до перехода на электролит из едкого кали повышенной плотности работали на составном калиевом электролите или на растворе из едкого кали плотностью 1,19—1,21 г/см3, залить раствором едкого кали плотностью 1,26—1,28 г/см3.
Если аккумуляторы работали на составном натриевом электролите, то сначала надо их залить (на 2—3 цикла) раствором едкого кали плотностью 1,19—1,21 г/см3, а затем дать два режима «заряд—разряд» зарядным током 31 А в течение 6 ч и разрядным током 12,5 А — 8 ч. Напряжение не должно быть ниже 42 В на батарею. После этого электролит следует заменить на раствор едкого кали плотностью 1,25—1,27 г/см3 и батареи заряжать нормальным током 31 А в течение 6 ч.
Материалы для составления электролитов поставляют в следующем виде: отдельно едкое кали ГОСТ 9285—78 марки А (твердый) или марки В (жидкий) для аккумуляторной промышленности и едкий литий аккумуляторный ГОСТ 8595—79; составная щелочь сорта А — готовая смесь едкого лития и едкого кали
1~1711^ИИ ПИТИИ
с
соотношением—Qn[^o
„„,,„
—0,04-*-0,045 ТУ 6-18-58-69; отдель-
едкое кали
124
Таблица 7,
Щелочь |
Плотность, г/см" |
Количество воды, л |
|
на I кг твердой щелочи |
на I л жидкой щелочи плотностью 1,41 г/см» |
||
Калиевая или готовая составная калиево-литиевая Калиево-Литиевая Натриевая или готовая составная натрие-во-литиевая |
1,19 1,21 1,26-1,28 1,17 1,19 |
3,0 2,0 5,0 |
1,00 0,55 1,5 |
но едкий натр (сода каустическая) ГОСТ 2263—79 сорт А и едкий литий аккумуляторный ГОСТ 8595—79; составная щелочь сорта Б — готовая смесь едкого натра и едкого лития с соотно-
едкий литий ' . _.„_ А А„„ шением -^ШГШ£-= 0,028 + 0,032.
Составные щелочи могут поставляться в твердом виде (сплав однородный, кусками, чешуйками или гранулами) и в виде концентрированных растворов плотностью 1,41 г/см3. Твердые щелочи поставляют в герметически закрытых железных сосудах, а жидкие — в стеклянных бутылях, помещенных в деревянные обрешетины. Во всех случаях тара должна иметь маркировку.
Для приготовления электролита соответствующей плотности из едкого кали, едкого натра или калиево-литиевых и натриево-ли-тиевых готовых составных щелочей в твердом и жидком виде следует пользоваться табл. 7.
Если составной электролит готовят из отдельных компонентов (едкого кали, едкого натра и едкого лития), то в готовый раствор едкого кали плотностью 1,19—1,21 г/см3 добавляют едкий литий из расчета 20 г на 1 л раствора; в готовый раствор едкого натра плотностью 1,17—1,19 г/см3 добавляют едкий литий из расчета 20 г на 1 л раствора.
Количество электролита в литрах, необходимое для заливки аккумуляторных батарей, можно определить, умножив количество электролита, требующееся для заливки одного аккумулятора данного типа (см. технические данные), на число аккумуляторов в батарее.
Чтобы определить массу твердых щелочей (кг), необходимую для приготовления требуемого количества электролита, надо разделить количество электролита (л) на три, если требуется приготовить электролит калиевый или калиево-литиевый плотностью 1,19—1,21 г/см3; на два, если требуется приготовить раствор едкого кали плотностью 1,26—1,28 г/см3; на пять, если требуется приготовить электролит натриевый или натриево-литиевый плотностью 1,17—1,19 г/см3.
Отвесив определенное количество щелочи, помещают ее в посуду и заливают необходимым количеством воды. Твердая кали-
125
ево-литиевая щелочь имеет однородный состав, и ее можно отвесить в любом необходимом количестве. Жидкая калиево-лити-евая щелочь плотностью 1,41 г/см3 содержит белый осадок не-растворившегося едкого лития. При приготовлении из нее электролита все содержимое бутыли следует растворять одновременно. Для растворения щелочи пригодны - дистиллированная вода, дождевая вода, собранная с чистой поверхности, вода, полученная при таянии чистого снега, и конденсат. В случае необходимости разрешается применять для приготовления электролита любые естественные воды (грунтовые, речные, озерные), признанные санитарным надзором годными для питья (кроме минеральных). Питьевую воду можно применять для приготовления электролита сырую.
Электролит следует приготовлять в железных, пластмассовых баках или стеклянных сосудах. Баки должны быть плотно закрыты крышками. Предпочтительно иметь баки с двумя кранами для слива осветленной щелочи и скопившегося внизу осадка. В бак наливают половину необходимого количества воды и выливают жидкую щелочь. Другая часть воды служит для ополаскивания бутылки с целью растворения частиц едкого лития, после чего ее тоже сливают в бак. Белый осадок должен быть полностью растворен. Запрещается пользоваться оцинкованной, луженой, алюминиевой, медной, свинцовой и керамической посудой, а также посудой, применяющейся для приготовления электролита свинцовых аккумуляторов.
В щелочных растворах плотностью 1,17—1,23 г/см3 полагающееся количество едкого лития растворяется полностью; после отстаивания этого раствора осадок содержит не литий, а вредные примеси. При растворении щелочи раствор следует перемешивать железным прутком или прутком из щелочестойкого материала (стекло, винипласт). Остывший раствор щелочи доводят до требуемой плотности по ареометру, добавляя воду или твердую щелочь (при одновременном перемешивании). После растворения щелочей как в дистиллированной воде, так и в естественных водах дают раствору отстояться до полного осветления (обычно 'от 3 до 6 ч), после чего сливают осветленную часть. Отстоявшийся и остывший до температуры не выше 20°С раствор пригоден для заливки в аккумуляторы.
Исходные щелочи, а также электролит при приготовлении и хранении необходимо предохранять от доступа воздуха, чтобы было возможно меньшим поглощение углекислоты (из воздуха), так как она уменьшает емкость и сокращает срок службы аккумуляторов. Поэтому сосуды для разведения и хранения электролита и исходных материалов должны иметь плотно закрывающиеся крышки.
При приготовлении электролита необходимо соблюдать меры предосторожности. Твердая щелочь и электролит разъедают кожу, одежду, обувь. Поэтому при разбавлении и разведении щелочи рабочий должен надеть защитные очки, резиновые перчатки, ре-
126

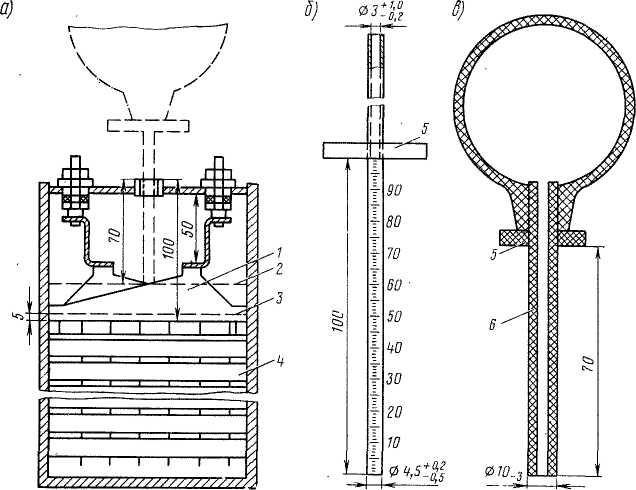

Рис. 120. Аккумулятор КН-125 в разрезе (а), щуп для проверки уровня электролита (б) и резиновая груша для добавки и отсасывания электролита (в):
' - токоведущне пластины,- 2, 3 - верхний и нижний допустимые уровин заливкн электролита; 4 — активные пластины; 5 — упорное кольцо; 6 — трубка
зиновый фартук. Участки кожи и одежды, облитые щелочью, следует промыть 3%-ным раствором борной кислоты или струей'воды до исчезновения признаков щелочи. При ожогах необходимо обратиться к врачу.
Введение в эксплуатацию аккумуляторов и батарей, не бывших в эксплуатации или хранившихся в разряженном состоянии без электролита. С поверхности аккумуляторов и батарейных ящиков удаляют чистой ветошью пыль и соль, проверяют правильность последовательного соединения аккумуляторов в батарее и плотность затяжки гаек межэлементных соединений. Следы ржавчины на деталях, не покрытых лаком, снимают ветошью, смоченной в керосине.
Аккумуляторы заливают электролитом и дают постоять не менее 2 ч (для пропитки пластин), затем проверяют вольтметром напряжение на каждой из них. При отсутствии напряжения на аккумуляторе оставляют его еще на 10 ч, после чего вновь проверяют напряжение. Если и при этом напряжение будет равно нулю, то аккумулятор заменяют.
После пропитки в течение 2 ч проверяют уровень электролита над пластинами аккумуляторов, который должен быть не менее 5 мм и не более 19 мм. Строго соблюдать уровень электролита
127
После установления нормального уровня электролита аккумуляторы включают на заряд и проводят 2—4 цикла режимом заряд (нормальным зарядным током в течение 12 ч) — разряд (нормальным разрядным током в течение 8 ч, но до напряжения не менее 1 В на худший аккумулятор в каждой батарее). Затем проводят контрольный цикл в режиме заряд (нормальным зарядным током в течение 6 ч) — разряд (нормальным разрядным током до напряжения не ниже 1 В на худший аккумулятор). Если отданная при этом емкость будет не ниже нормальной, аккумуляторы могут быть пущены в эксплуатацию.
Для улучшения качества аккумуляторов рекомендуется перед пуском их в эксплуатацию (после определения емкости на контрольном цикле) сменить электролит на свежий. Иногда в аккумуляторах, после их длительного бездействия происходит временное снижение емкости и требуется дополнительная их тренировка перед пуском в эксплуатацию. В этих случаях после контрольного цикла дают нормальный заряд (6 ч, 31 А) и проводят разряд аккумуляторов нормальным разрядным током в течение 8 ч, не учитывая напряжение аккумуляторов. Разряд ведут без внешнего источника тока на реостат до тех пор, пока можно поддерживать постоянную силу тока.
В конце разряда нормальную силу тока поддерживают с помощью внешнего источника. Для этого аккумулятор подключают к зарядному агрегату так, чтобы положительный полюс аккумулятора был соединен с минусом^ зарядной сети, а отрицательный полюс — с плюсом сети. Силу тока при этом регулируют реостатом. После такого глубокого разряда производят заряд нормальным зарядным током в течение 16 ч и направляют аккумуляторы в эксплуатацию. Последующие заряды производят в течение 6 ч нормальным током.
Введение в эксплуатацию аккумуляторов, хранившихся залитыми электролитом. Аккумуляторы, хранившиеся с электролитом не более одного года, вводят в эксплуатацию без смены электролита. При более длительном хранении электролит заменяют. В остальном введение в эксплуатацию производят в соответствии с изложенным выше.
840
Рис. 121. Агрегат панели управления АПУ-287
выравнивания напряжения генератора БВНГ, защиты БЗ, закрытые защитным кожухом 2, три амперметра Al, A2, A3; вольтметр VI; переключатель В2 для включения генератора (верхнее положение) и для подключения аккумуляторной батареи на заряд от постороннего источника тока; рубильник ВЗ для включения батареи; шины (XI, Х2, ХЗ, Х4, Х5), предохранитель 6 в цепи генератора; предохранители 10 в цепи аккумуляторной батареи; автоматические выключатели 8 и предохранители 7 в цепи низковольтных потребителей, переключатель 12 вольтметра и выключатель 11 лампы освещения 13.
50. Агрегат панели управления АПУ-287
Агрегат панели управления (рис. 121) предназначен для обеспечения совместной работы генератора управления, аккумуляторной батареи и питания от них низковольтных цепей управления.
На каркасе 1 агрегата смонтированы панель управления 4 типа ПУ-42 блоки диодов 5 и резисторов 3 типа ПП-213 и электромагнитные контакторы 9. На лицевой стороне гетинаксовой панели размещены: блоки регулятора напряжения генератора БРН,
