16. Быстродействующий выключатель бвп-5-02
Назначение и технические данные. Быстродействующий выключатель БВП-5-02 предназначен для разрыва силовой цепи и ее защиты от токов короткого замыкания. Его технические данные следующие:
Предельный отключаемый ток, А, при £/ = 4000 В и ин дуктивности 5—7 мГн 20000
Номинальный ток, А 1 850
Номинальное напряжение, В 3 000
Ток уставки, А 2 500±'$
Номинальное давление воздуха в цилиндре, кПа ...... 500
Собственное время срабатывания, с 0,0015—0,003
Номинальное напряжение цепи управления, В 50
Ток удерживающей катушки при 50 В. А 1,18
Номинальный ток вспомогательных контактов, А .... 5
\ ■ ' 63
Раствор главных контактов, мм оолГ
Нажатие главных контактов, Н, не менее £«у
Раствор вспомогательных контактов, мм 1 с~ о
Провал вспомогательных контактов, мм '^2
Нажатие вспомогательных контактов, Н, не менее .... 1»
Линия соприкосновения силовых контактов, %, не менее . . «5
Площадь поверхности прилегания рычага якоря к полюсу
рамы, %, не менее 75
Число вспомогательных контактов:
замыкающих • -' *
размыкающих
Зазор между левым рогом камеры и следом движения под вижного контакта, мм u • < • * о
Наименьшее давление сжатого воздуха для нормальной ра боты пневматического привода при напряжении на зажи мах вентиля и удерживающей катушкн 30 В,. кПа 375 Напряжение переменного тока частотой 50 Гц для испыта ния изоляции в течение 1 мин, В:
силовой «епи со снятой камерой ?=пп
цепи управления •&ии
Сопротивление изоляции между дугогаснтельными рогами
камеры, МОм, не менее °
Масса, кг : ггь
Конструкция и принцип действия. Быстродействующий выключатель БВП-5-02 состоит из следующих основных узлов: корпуса, контактного устройства, пневматического привода, системы дуго-гашения, электромагнитного удерживающего устройства и блока вспомогательных контактов.
Корпус выключателя состоит из угольников 7 (рис. 57), скрепленных двумя изолированными стержнями 6, и рамы 5, состоящей из двух алюминиевых половин, связанных между собой болтами. Между рамами расположены магнитопровод 4 с удерживающей катушкой 3; размагничивающий виток с сердечником 2; рычаг якоря /, на котором шарнирно укреплен контактный рычаг 12 с подвижным контактом, в средней части соединенный с двумя контактными пружинами //, которые одновременно являются и выключающими; включающий рычаг пневматического привода с возвращающими пружинами 10 и цилиндр пневматического привода 9 с буфером для смягчения ударов рычага при выключении быстродействующего выключателя.
Параллельно размагничивающему витку включен индуктивный шунт 8, состоящий из медной шины, на которой насажены диски из электротехнической стали. При коротком замыкании индуктивный шунт способствует срабатыванию выключателя при токе меньшем тока уставки, в связи с чем повышается коммутационная способность аппарата. Индуктивное сопротивление шунта больше индуктивного сопротивления цепи размагничивающего витка, поэтому при резком нарастании тока большая его ^часть проходит через размагничивающий виток быстродействующего выключателя, вызывая резкое уменьшение электромагнитных сил притяжения рычага якоря.
Сверху на раме закреплена гетинаксовая плита 13, на которой укреплены неподвижный контакт и на пластмассовых изоляторах
64

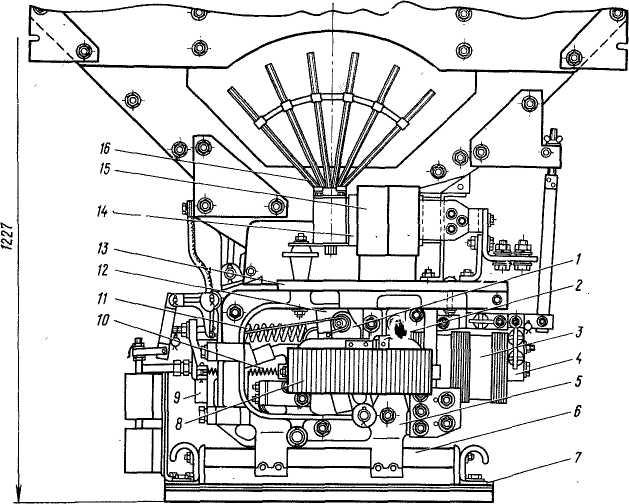

Рис. 57. Быстродействующий выключатель БВП-5-02
дугогасительная катушка 15 с шихтованным магнитопроводом 14. В зоне контактов магнитопровод имеет веерообразные полюсы 16 для проведения магнитного потока через камеру.
Между веерообразными полюсами помещается дугогасительная камера (рис. 58), состоящая из двух асбоцементных стенок 4 с вклеенными перегородками 2, которые образуют лабиринт. В верхней части камеры установлены деионные решетки 1. Для предотвращения от выпадания деионных решеток установлен держатель 3 из стеклопластика. В нижней части камеры расположены дугогасительные рога 7, один из которых соединен с неподвижным контактом, другой — со стальным шарниром 6. Шарниром камера соединена с рамой выключателя. Для уменьшения входной щели дугогасительной камеры и увеличения скорости прохождения электрической дуги установлена асбоцементная вставка 5. В камерах выпуска с 1981 г. изменен профиль боковин камер и указанную вставку не устанавливают.
Работа выключателя происходит следующим образом. Нажав кнопку БВ кнопочного выключателя, подают питание на удерживающую катушку. Кратковременным включением кнопки Возврат БВ подают питание на катушку электромагнитного вентиля. Сжатый воздух давит на поршень, шток поршня передает давление на рычажную систему подвижного контакта, и растягивая контакт-
3-377 65
конструктивным
исполнением дугогасительных камер,
вспомогательных
контактов и пневматических приводов
включающих вентилей. Технические
данные контакторов следующие:
Номинальное
напряжение силовой цепи, В 3000
Номинальное
напряжение цепи управления, В 50
Номинальный ток
главных контактов контакторов, А:
ПК-21, ПК-22, ПК-25,
ПК-31, ПК-33, ПК-41, ПК-43,
ПК-118 500
ПК-15,
ПК-17, ПК-19 350
Номинальный
ток вспомогательных контактов, А 5
Раствор
главных контактов, мм . 24—27
Провал
главных контактов, мм 10—12
Начальное
нажатие главных контактов, Н 35—50
Конечное
нажатие главных контактов, Н, не
менее 270
Нажатие
вспомогательных контактов, Н 15—25
Номинальное
давление сжатого воздуха, кПа 500
Наименьшее давление'
сжатого воздуха для нормальной работы
ПК,
кПа 350
Начальное
давление сжатого воздуха для проверки
пневмати
ческого привода на
герметичность, кПа 675
Суммарный
вертикальный люфт шарнирных соединений,
при
веденный
к подвижному контакту, мм, не более 1,5
Напряжение
переменного тока частотой 50 Гц для
испытания изоляции
в течение 1 мин, В: '
силовой
цепи 9500
3* . 67
Рис. 58. Дугогасительиая камера БВП-5-02
ную и возвращающую пружину, подводит якорь к полюсам магнитопровода удерживающей катушки. После разрыва цепи питан-ия вентиля электропневматического привода кнопкой Возврат БВ сжатый воздух выходит из цилиндра. Включающий рычаг под действием возвращающей пружины отходит от контактного рычага. При этом якорь остается притянутым к полюсам магнитной системы удерживающей катушки и под действием контактной пружины включаются главные контакты. Такой механизм со свободным расцеплением позволяет обеспечить быстродействие выключателя при включении его на короткозамкнутую цепь.
Отключение (срабатывание) выключателя может произойти по двум причинам: от разрыва цери удерживающей катушки контактами аппаратов защиты, включенных в ее цепь (реле дифференциальное, кнопка БВ); ^вследствие ослабления магнитного потока удерживающей катушки встречным потоком размагничивающего витка, последовательно включенного в силовую цепь (при коротком замыкании в защищаемой цепи или тбке, превышающем ток уставки выключателя).
17. Электропневматические контакторы ПК
Назначение и технические данные. Контакторы ПК-15, ПК-17, ПК-19, ПК-21, ПК-22, ПК-25, ПК-31, ПК-33, ПК-41, ПК-43 и ПК-118 (рис. 59—61) предназначены для замыкания и размыкания силовых цепей электровоза» под током или без тока (ПК-15, ПК-17, ПК-19). Конструкция контакторов всех типов аналогична. Различаются они наличием или отсутствием системы дугогашения,
66
Рис. 59. Электропневматический кои-тактор ПК-15 (ПК-17, ПК-19)
Рис 60. Электропневматический кои-тактор ПК-21 (ПК-22, ПК-25)
Ж
Масса контакторов, кг:
ПК-15, ПК-17, ПК-19 12 5-14 3
ПК-21, ПК-22, П-25 ' ' 26—28'
ПК-31, ПК-33 ; 28-31
ПК-41, ПК-43, ПК-118 31-38,5
Конструкция. На металлическом изолированном стержне 3 (см. рис. 59—61) собраны все узлы контактора: кронштейн 6 с
Ы5 (Ж)
Рис. 61. Электропиевматический контактор ПК-41, ПК-43, ПК-Ш8 (ПК-31, ПК"33 — размеры в скобках)
68
Рис. 62. Варианты исполнения пневматического привода ПК
неподвижным контактом 7 и дугогасительной катушкой 9; кронштейн 4 с рычагом 5 и подвижным контактом 8; пневматический привод 1 и тяга 2. Пневматический привод состоит из цилиндра, выключающей пружины, поршня с уплотнительной резиновой манжетой и электромагнитного включающего вентиля 10.
При подаче питания на катушку вентиля сжатый воздух поступает в цилиндр пневматического привода, поршень перемещает тягу, которая поворачивает рычаг и замыкает подвижной контакт с неподвижным. Одновременно происходит переключение блока вспомогательных контактов //, система которой связана с тягой.
Пои отключении включающей катушки вентиля сжатый воздух из цилиндра выпускается, и поршень под действием сжатой пружины быстро возвращается в исходное положение, размыкая подвижной контакт с неподвижным. В зависимости от способа подачи воздуха к пневматическим приводам через отверстия а (рис. 62) приводы разделяют на шесть исполнений I—VI. Контакторы оснащены приводами следующих исполнений:
Типы контакторов
Исполнение привода
ПК-21, ПК-31, ПК-41, ПК-118
ПК-33, ПК-43
ПК-2
I
-25
ПК-19 . . . . ПК-15, ПК-22 ПК-17 . . . .
II III IV
V VI
Контакторы имеют вспомогательные контакты следующих типов:
Типы контакторов Тип блокировки
ПК-21, ПК-31 Б-1Б-1 (1 з.*)
ПК-15 Б-1Б-6 (1 р.**)
* з. — замыкающий контакт; ** р. — размыкающий контакт.
69
ПК-21, ПК-41, ПК-25 Б-1Б-7 (1 р., 1 з.)
ПК-22, ПК-31, ПК-41 Б-1Б-13 (2 з.)
ПК-П8 (3 з., I р.)
Для уменьшения удара подвижных частей при включении на всех ПК установлены вентили с уменьшенным калиброванным отверстием, равным 1,5 мм.
Контакторы ПК-31, ПК-33, ПК-41, ПК-43, КП-118 имеют дуго-гасительные камеры трехщелевого типа, состоящие из двух асбоцементных перегородок, скрепленных болтами. Внутри камеры размещен дугогасительный рог подвижного контакта. Снаружи камеры расположены полюсы для направления магнитного /потока в зону гашений дуги. Полюсы плотно прилегают к сердечнику дугогасительной катушки, которая укреплена на неподвижном кронштейне.
Контакторы ПК-21, ПК-22, ПК-25 имеют лабиринтно-щелевые камеры, выполненные из двух спрессованных боковин из дуго-стойкого материала КМК-218. Лучи обеих боковин камеры образуют лабиринт, создающий благоприятные условия для быстрого гашения дуги. В стенки камеры впрессованы стальные полюсы. Контакторы ПК-15, ПК-17, ПК-19 в отличие от остальных не имеют дугогасительного устройства.
18. Электромагнитные контакторы МК-310А и МК-310В
Назначение и технические данные. Контакторы МК-ЗЮА и МК-310В (рис. 63) предназначены для включения и выключения вспомогательных машин электровоза. Технические данные контакторов следующие:
Номинальное напряжение, В 3000
Номинальный ток, А:
МК-310А 25
МК-ЗЮВ 10
Номинальное напряжение цепи управления, В 50
Номинальный ток вспомогательных контактов, А 5
Номинальный ток включающей катушки, А 0,65
Масса контактора, кг:
МК-ЗЮА 23,5
МК-ЗЮВ 23
Раствор главных контактов, мм 30—34
Провал главных контактов, мм 7—9
Нажатие главных контактов, Н 18—27
Раствор вспомогательных контактов, мм, не менее 3
Провал вспомогательных контактов, мм 2,5—3,5
Нажатие вспомогательных контактов, Н 1,5—2
Напряжение для испытания изоляции переменным током частотой 50 Гц в течение 1 мин, В:
силовой цепи 9500
цепи управления 1500
Напряжение включения контактора, В 30
Конструкция и принцип действия. Все узлы контактора собраны на ярме 9, которое служит основанием. Между двумя сталь-70
Рнс. 63. Электромагнитный контактор МК-310А (МК-310В)
ными полосами ярма включающей катушки 12 шарнирно укреплен якорь 11 с изоляционным рычагом 10, на верхнем конце которого закреплен подвижной контакт 2 с притирающей пружиной 3. Выключающая пружина 6 одним концом опирается в хвостовик изоляционного рычага, а другим — в поперечную перегородку, размещенную между двумя изоляционными стенками 5. Между этими стенками расположены неподвижный 7 и подвижной 8 вспомогательные контакты. На панели 13 укреплен дугогасительный рог 14 с неподвижным контактом / и дугогасительной катушкой 15.
Дугогасительная камера 4 состоит из двух боковых асбестоце-ментных стенок и двух асбестоцементных перегородок, скрепленных болтами. В верхней части камеры расположены деионные решетки 16. По бокам камеры расположены полюсы для проведения магнитного потока в зону гашения дуги. Полюсы прилегают к
71
сердечнику дугогасительной катушки. В камере закреплен второй дугогасительный рог. Камеру крепят на контакторе с помощью штыря и защелки.
При возбуждении включающей катушки контактор включается. В этом случае к сердечнику катушки притягивается якорь с изоляционным рычагом и замыкается подвижной контакт с неподвижным. Отключение контактора происходит при размыкании цепи включающей катушки под действием усилия выключающей пружины.
