31. Электрические печи пэт-1уз
Электрические печи предназначены для отопления кабин электровоза. Они рассчитаны для работы при напряжении в контактном проводе 3000 В и имеют следующие технические данные:
Номинальное напряжение, В , 750
Мощность, кВт 1
Сопротивление, Ом 565
Срок службы, ч, не менее 10 000
Напряжение переменного тока частотой 50 Гц для испыта ния изоляции, В 9 500
Габаритные размеры, мм 693x246x172
Масса, кг . • 9
Рис. 83. Электрическая печь ПЭТ-1УЗ
Каждая печь имеет восемь трубок 2 (рис. 83), через которые пропущены проволочные спирали. Для предотвращения вибрации и смещения спиралей трубки заполнены кварцевым песком. Трубки укреплены на изоляторах, помещенных в металлически пер-
92
93
форированном кожухе 1, и соединены последовательно между сб-бой. На электровозе печи включают по четыре последовательно. В каждой кабине помещено по восемь печей.
32. Резисторы
Резисторы КФ разделяют на пусковые, ослабления возбуждения и стабилизирующие. Пусковые резисторы КФП служат для ограничения тока тяговых электродвигателей в режиме пуска электровоза. Резисторы ослабления возбуждения включены параллельно обмотке возбуждения тяговых электродвигателей для ослабления магнитного потока с целью увеличения скорости движения электровоза. Стабилизирующие резисторы используются для стабилизации тока якоря тяговых электродвигателей в режи-
ме рекуперации. Все резисторы КФ входят в комплект пусковых резисторов. Они размещены в 12 ящиках (рис. 84). Их технические данные приведены в табл. 5.

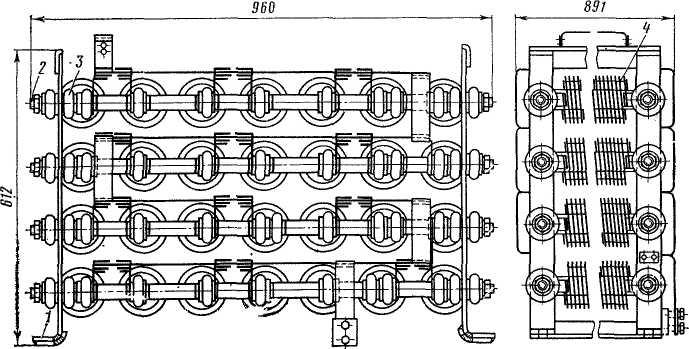

Каждый ящик резисторов КФП (рис 85) собран из отдельных элементов резисторов КФ (рис. 86), которые установлены на шпильках 2 (см. рис. 85), изолированных слюдопластовыми труб ками, и прикреплены к раме 1, представляющей собой сварную конструкцию из стальных полос. Элементы резисторов КФ 4 изо лированы от рамы фарфоровыми шайбами 3. Элементы (см. рис. 86) состоят из держателя 2, на который надеты ребристые кордиеритовые изоляторы 3 с канавками, спирали 4, намотанной иа ребро из фехралевои ленты высокого активного сопротивления Х13Ю4. К концам спирали припаяны выводы 1 припоем ПМЦ-54. Технические данные элементов резисторов КФ приведены в табл. 6. /
БТЕ.
175.17_8
Сторона Я
БТЕ.
275. 179_
Шорона ,
БТЕ. 175. 183
Сторона Д
яЧ1
яуг яч/з яф БТЕЛ15.Щ
Я1/5 /Г/Д
Я1/3
5ТЕ.П5.189
БТЕЛ5.1880
1О0Ж
Сторона В
го
Сторона
Л Сторона
я
Сторона Д
БТЕ. 275. 18В
000000'
33
*""' Сторона Я Ы
Сторона Я Сторона Я
Рис. 84. Схема компоновки ящиков
БТЕ. 175. Ш
Сторона
Б ТЕ. 275J81
кт яг/г яе/t .яг/г яг/8 186
mm
Сторона 6
Сторона Д I зи
WMj gMj "|Щ
Сторона Я пусковых резисторов
94
95
Рис. 86. Элемент
резисторов
Рис. 87. Резистор ПП-221
Таблица 5
№ чертежа ящика |
|
Сопротивление |
Ом |
|
Габаритные размеры, мм |
|
Обозначение секции (см. рис. 84) |
наименьшее |
среднее |
наибольшее |
Масса ящика, кг |
||
6TE.275.178 |
17-1(6) |
0,124 |
0,131 |
0,138 |
255 |
960x900x612 |
|
1(6)-16 |
0,499 |
0,525 |
0,551 |
|
|
6ТЕ.275.179 |
17-1(7) |
0,3743 |
0,394 |
0,4137 |
255 |
960x900x612 |
|
|
0,249 |
0;262 |
0,275 |
|
|
6ТЕ.275.180 |
5(1)-34 |
0,1425 |
0,15 |
0,1575 |
300 |
960x888x722 |
|
1(8)-1(7) |
0,42 |
0,442 |
0,464 |
|
|
|
2(1)-27 |
0,1995 |
0,21 |
0,2205 |
|
|
6ТЕ.275.181 |
27-2(2) |
0 598 |
0,63 |
0,662 |
300 |
960x888x722 |
|
2(2)-19 |
0,872 |
0,1945 |
1,018 |
|
|
|
33-5(2) |
0,332 |
0,35 |
0,368 |
|
|
|
36-6(1) |
0,332 |
0,35 |
0,368 |
|
|
6ТЕ.275.182 |
2(4)-19 |
0,332 . |
0 35 |
0,368 |
300 |
960x901x722 |
|
19-2(3) |
0,249 |
0 262 |
0,273 |
|
|
|
30-2(4) |
0,1425 |
0,15 |
0,1575 |
|
|
|
30-26 |
0,1995 |
0,21 |
0,2205 |
|
|
|
35-6(2) |
0,1425 |
0,15 |
0,1575 |
|
|
6ТЕ.275.183 |
3(5)-3(1) |
0,2213 |
0 2329 |
0,2445 |
260 |
960x888x612 |
|
3(5)-3(2) |
0,0687 |
О'0723 |
0,0759 |
|
|
|
3(5)-3(3) |
0,03123 |
0 0322 |
0,03317 |
|
|
|
3(5)-3(4) |
0,0096 |
о'0099 |
0,0102 |
|
|
|
2(5)-20 |
0,249 |
о! 262 |
0,276 |
|
|
|
2(5)-26 |
0,1425 |
0,15 |
0,1575 |
|
|
|
30-26 |
1,00 |
1 05 |
1,1 |
|
|
6ТЕ.275.184 |
4(5)-4(1) |
0,2213 |
о'2329 |
0,2445 |
260 |
960X901X612 |
|
4(5)-4(2) |
0,687 |
О'0723 |
0,0759 |
|
|
|
4(5)-4(3) |
0,03123 |
о'0322 |
0,03317 |
|
|
|
4(5)-4(4) |
0,0096 |
О'0099 |
0,102 |
|
|
|
2(6)-20 |
0,3733 |
0;зэз |
0,4127 |
|
|
6ТЕ.275.185 |
2(6)-2(7) |
0,3743 |
0,394 |
0,4137 |
250 |
960X901X612 |
|
2(7)-21 |
0,249 |
0,262 |
0,275 |
|
|
6ТЕ.275.186 |
1(1 )-23 |
0,499 |
0 525 |
0,551 |
250 |
960x888x612 |
|
2(8)-21 |
0,1995 |
О', 21 |
0,2205 |
|
|
|
21-22 |
0,166 |
0,175 |
0,184 |
|
|
6ТЕ.275.187 |
25-1(2) |
0,1995 |
0,121 |
0,2205 |
260 |
960x888x612 |
|
1(2)-24 |
0,931 |
0,198 |
1,029 |
|
|
|
25-1(3) |
0,249 |
0,262 |
0,273 |
|
|
6ТЕ.275.188 |
25-1(3) |
0,499 |
0,525 |
0,551 |
260 |
960X888X612 |
|
1(4)-28 |
0,124 |
0,131 |
0,138 |
|
|
|
1(3)-1(4) |
0,499 |
0,525 |
0,551 |
|
|
6ТЕ.275.189 |
1(5)-28 |
0,249 |
0,262 |
0,273 |
250 |
960x888x612 |
|
16-15 |
0,249 |
0,262 |
0,273 |
|
|
|
16-1(5) |
0,124 |
0,131 |
0,138 |
|
|
Пусковые резисторы работают в кратковременном режиме. Изоляцию ящиков резисторов КФП испытывают напряжением 9500 В переменного тока частотой 50 Гц в течение 1 мин.
Резисторы ПП применяют для ограничения и регулирования тока в цепях электровоза. Резисторы ПП (рис. 87) и БС-576 (рис. 88) собирают из элементов резисторов 2 типа СР-3 на шпильках 3, которые укреплены на держателях /. Элементы
96
4 -377
97
Таблица 6
Ms чертежа |
Число параллельных ветвей |
Параметры обмотки |
Мощность элемента при 350°С, Вт |
Масса, кг |
|||
Длина ленты, м |
Шаг, мм |
Число витков |
Сопротивление, Ом |
||||
6ТЕ.662.014 6ТЕ.662.001 |
2 |
21,4 11,0 |
8,5 17,0 |
80 40 |
1,050 0,262 |
2870 2870 |
6,62 6,43 |
2 ,3
Резисторы ПП отличаются между собой числом элементов, выводов, перемычек и других конструктивных элементов.
Резисторы ЩС применяют как добавочные сопротивления к катушкам реле, клапану защиты и другим элементам в цепях электровоза. Они собраны из трубчатых проволочных эмалированных влагостойких элементов.
Резисторы / (рис. 89) ПЭВ-100 укреплены на двух изоляционных рейках 2, скрепленных между собой планками 3. Трубки на панели укреплены с помощью лапок (рис. 90), которые одновременно являются выводами.
Назначение, схемы соединений и технические данные всех резисторов приведены в приложении 7.
98
Рис. "89. Резистор ЩС
Тип резистора |
Размеры, нн |
|||
А |
в |
Н |
Л |
|
ПЗВ-50 |
за |
|
54 4 |
7Я |
ПЭВ-100 |
по |
А4 |
54 4 |
79 |
Рис. 90. Резисторы ГОВ-50, ПЭВ-100
