3 Перемещения сечений статически неопределимых рам
Для определения перемещений сечений статически неопределимых рам можно использовать интеграл Мора, который был получен для статически определимых стержневых систем. Это обусловлено тем, что эквивалентная система является статически определимой и ничем не отличается от заданной системы, т.е. перемещения сечений эквивалентной системы такие же, как перемещения сечений заданной системы. Следовательно, в случае, когда статическая неопределимость раскрыта, и неизвестные усилия Xi определены, чтобы исключить повторное раскрытие статической неопределимости при определении перемещений, достаточно рассматривать ту же эквивалентную систему, которая использовалась для раскрытия статической неопределимости. В этом случае процедура определения перемещений сечений статически неопределимых стержневых систем ничем не отличается от процедуры определения перемещений сечений статически определимых стержневых систем.
Пример 8.3
Определить вертикальное перемещение yA сечения A и угол поворота φB сечения B для плоской рамы, приведенной на рисунке 8.27.
Рисунок 8.27
Решение.
1. Так как статическая неопределимость заданной рамы была раскрыта ранее (пример 8.1), то воспользуемся эпюрой изгибающих моментов от основных нагрузок, которая построена на рисунке 8.20.
2. Для определения перемещения yA построим эпюру изгибающих моментов от единичного усилия и перемножим ее на эпюру от основных нагрузок.

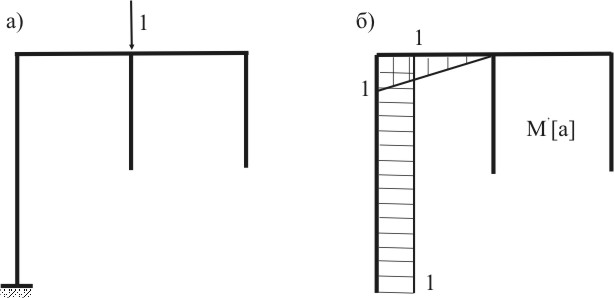

а) Приложим единичное усилие к основной системе в точке A в направлении искомого перемещения (рис. 8.28а).
Рисунок 8.28
б) Построим эпюру изгибающих моментов от приложенного единичного усилия (рис. 8.28б).
в) Перемножим полученную эпюру от единичного усилия на эпюру от основных нагрузок (рис. 8.20). Перемножение выполняем по правилу Верещагина для участков, на которых эпюры принимают не нулевые значения. Так как эпюра от основных нагрузок представляет собой сложные зависимости, то применим расслоение эпюр на простые составляющие.
3. Для определения угла поворота φB сечения B построим эпюру изгибающих моментов от единичного момента и перемножим ее на эпюру от основных нагрузок.
а) Приложим единичный момент к основной системе в точке B (рис. 8.29а).
б) Построим эпюру изгибающих моментов от приложенного единичного момента (рис. 8.29б).
Рисунок 8.29
в) Перемножим полученную эпюру от единичного момента на эпюру от основных нагрузок (рис. 8.20). Перемножение выполняем по правилу Верещагина для участков, на которых эпюры принимают не нулевые значения.
