6.1. Напряжения относительно главных центральных осей сечения

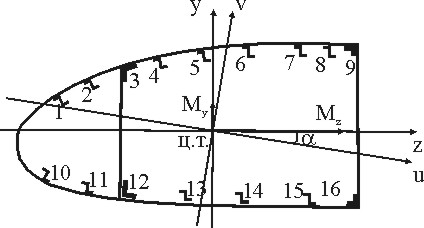

Предположим, что оси «y-z» являются главными центральными осями сечения «yc‑zc». В этом случае центробежный момент инерции сечения равен нулю:
Подставим в соотношения 2 и 3, получим:
(4)
(5)
Из соотношений 4, 5 определим sinφn , cosφn и подставим в выражение 1, получим соотношение для определения изгибных напряжений в точке сечения:
, где
(6)
(7)
Разделим соотношение 5 на соотношение 4 и, учитывая соотношения 6 и 7, получим выражение для определения тангенса угла наклона нейтральной оси к главной центральной оси φn:
6.2. Напряжения относительно произвольной взаимноперпендикулярной пары центральных осей сечения
Рассмотрим случай, когда оси «y-z» являются взаимно перпендикулярной парой осей проходящих через центр тяжести сечения. Как показано выше:
(8)
(9)
где , .
Решая систему уравнений 8 и 9 совместно относительно неизвестных sinφn , cosφn и подставив их значения в соотношение 1 получим выражение для определения изгибных напряжений:
(10)
Введем обозначения:
k1= Izy/(IzIy-Izy2)
k2= Iy/(IzIy-Izy2)
k3= Iz/(IzIy-Izy2).
Подставим эти соотношения в выражение 10, получим:
(9)
Так как на нейтральной оси напряжения равны нулю, то приравняв правую часть соотношения 9 нулю, получим уравнение нейтральной оси:
, или
Тангенс угла наклона нейтральной оси к оси z:
Пример 3.18

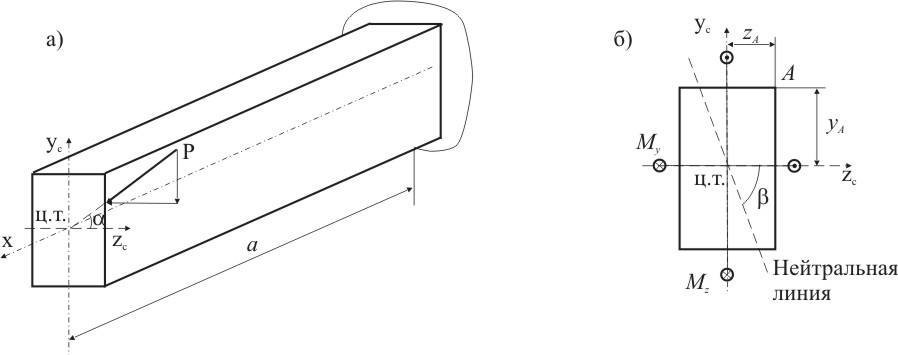

Консольно закрепленный прямой брус длиной a=2 м прямоугольного сечения 0,1 м×0,05 м нагружен сосредоточенным усилием 5 кН на свободном конце под углом α=30º, как показано на рисунке 3.90. Определить положение нейтральной оси и максимальное напряжение.
Рисунок 3.90
Решение.
Так как прямоугольное поперечное сечение бруса имеет две оси симметрии, то эти оси являются главными центральными осями сечения «zc -yc».
1. Определим максимальные изгибающие моменты, которые возникают в заделке относительно осей «zc -yc» :
Mzc=P×a×sinα=5×2×sin30º=5 кНм
Myc=P×a×cosα=5×2×cos30º=8,66 кНм
2. Определим моменты инерции сечения относительно осей «zc -yc»:
3. Определяем нормальные напряжения:
4. Уравнение нейтральной линии:
Угол наклона нейтральной линии к оси z:
, откуда
β=66,6º
5. Максимальные напряжения возникают в наиболее удаленной от нейтральной линии, точке A (рис. 3.92б) и равны:
Пример 3.19
Шарнирно закрепленный прямой брус длиной a=2 м тонкостенного сечения нагружен распределенной нагрузкой q=24103 Н/м, как показано на рисунке 3.91. Распределенная нагрузка действует в вертикальной плоскости, проходящей через центр изгиба, т.е. изгиб балки не сопровождается кручением. Материал бруса сталь, E=21×104 МПа. Определить максимальное изгибное напряжение и прогиб в середине бруса.

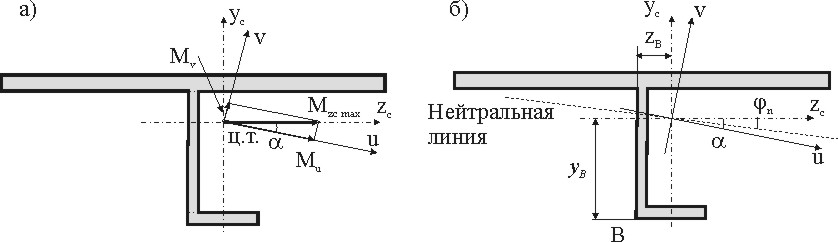

Рисунок 3.92
Решение.
1. Построим эпюру изгибающих моментов от основных нагрузок.

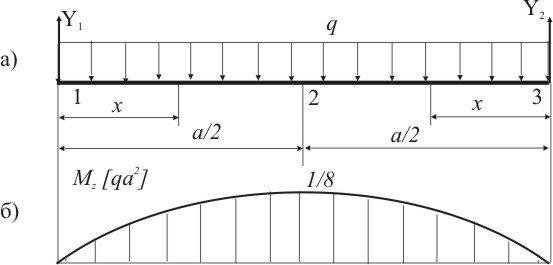

Рисунок 3.93
1.1 Вычислим реакции опор (рис. 3.93a).
откуда
Y1= Y2 =qa/2
2.2 Изгибающий момент.
Эпюра изгибающих моментов приведена на рисунке 3.93б. Максимальный изгибающий момент возникает в середине балки и равен:
.
2. Положение центра тяжести, центральных осей «zc-yc» и моменты инерции поперечного сечения Izc, Iyc и Izc yc определено в примере 5.2:
yc = 0,1866 м,
zc = 0,300 м,
Iyс zс = - 9,67310-6 м4,
Izc = 7,11810-5 м4,
Iyc = 4,53110-4 м4.
3. Определим распределение изгибных напряжений по сечению по формуле 9:
, где
k1= Izc yc / (Izc Iyc - Izc yc2)= - 9,67310-6 /(7,11810-5 4,53110-4 -(- 9,67310-6)2)=-300,8
k2= Iyc / (Izc Iyc -Izc yc2) = 4,53110-4 /(7,11810-5 4,53110-4 -(- 9,67310-6 )2)=14089,8
k3= Izc / (IzcIyc-Izc yc2) = 7,11810-5 /(7,11810-5 4,53110-4 -(- 9,67310-6 )2)=2213,4
Учитывая, что:
, My=0,
тогда нормальные напряжения определяются соотношением:
Тангенс угла наклона нейтральной оси к оси zс:
Угол наклона нейтральной оси:
φn=-1,2 º.
Из рисунка 3.94б видно, что наиболее удаленная точка сечения от нейтральной линии является точка B. Координаты точки B:
zB=(295-303)10-3 = - 810-3 м, yB= 186,610-3 м
В этой точке возникают наибольшие напряжения:
Рисунок 3.94
4. Определим перемещение сечения в середине балки. Для определения перемещения применим интеграл Мора.
4.1. Спроецируем изгибающий момент на главные центральные оси u и v.
Угол наклона главных центральных осей определен в примере 5.2:
α = -1,45

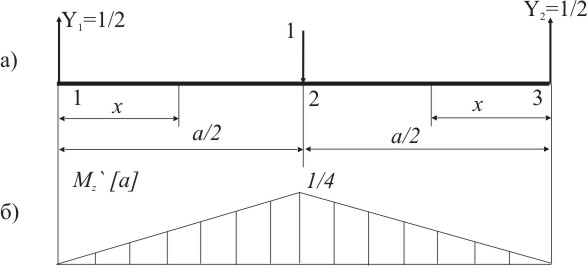

4.2 Построим эпюру изгибающего момента от единичной силы, приложенной в середине балки (рис. 3.95):
Рисунок 3.95
4.3 Спроецируем изгибающий момент на главные центральные оси u и v:
4.4 Перемещения в направлении осей u и v определим интегралом Мора.
Главные моменты инерции сечения определены в примере 5.2 в главе 5:
I1 = 45,3 10-5 м4,
I2 = 7,1 10-5 м4
Суммарный прогиб:
Пример 3.20
На рисунке 3.96 приведено типовое сечение крыла, которое состоит из двух секций. Обшивка на верхней и нижней поверхности подкреплена z-образными стрингерами. Геометрические размеры сечения приведены в примере 5.3 в главе 5. Сечение нагружено двумя изгибающими моментами один в вертикальной плоскости Mz = 100 кНм, а второй в горизонтальной плоскости My = 5 кНм. Необходимо определить изгибные напряжения в стрингерах сечения.
Рисунок 3.96
Решение.
1. Решением примера 5.3 в главе 5 для заданного сечения определены координаты центра тяжести yc ,zc и моменты инерции Iz, Iy, Izy относительно центральных осей «z-y», которые имеют следующие значения:
yc= -0,01004 м
zc= -0,3899 м
Iz=7,3110-5 м4,
Iy= 16,4 10-5м4,
Iyz= -1,5110-5 м4,
2. Напряжение в любой точке сечения определим по формуле:
, где
k1= Izy/(IzIy-Izy2)
k2= Iy/(IzIy-Izy2)
k3= Iz/(IzIy-Izy2).
Вычислим коэффициенты k1, k2, k3:
k1= -1,5110-5 /(7,310-516,4 10-5 –(-1,5110-5)2)=-1,289103 м-4
k2= 16,4 10-5 /(7,310-516,4 10-5 –(-1,5110-5)2)=13,95103 м-4
k3= 7,310-5 /(7,310-516,4 10-5 –(-1,5110-5)2)=6,216103 м-4
После подстановки и преобразования получим соотношение для определения изгибных напряжений:
= -(6,216103510-3-(-1,289103) 10010-3) (z-zc)-(13,9510310010-3-(-1,289103) 510-3) (y-yc) = -(159,1 (z-zc)+1402 (y-yc)) МПа
Используя полученную зависимость, вычислим напряжения в стрингерах. Результаты вычислений приведены в таблице 3.5.
Таблица 3.5
№ стрингера |
yi, м |
zi, м |
yi-yc, м |
zi-zc, м |
s Мпа |
1 |
0,100 |
-0,829 |
0,110 |
-0,439 |
-84,1 |
2 |
0,150 |
-0,732 |
0,160 |
-0,342 |
-169,7 |
3 |
0,175 |
-0,621 |
0,185 |
-0,231 |
-222,4 |
4 |
0,184 |
-0,530 |
0,194 |
-0,140 |
-250,0 |
5 |
0,189 |
-0,415 |
0,199 |
-0,025 |
-274,8 |
6 |
0,188 |
-0,315 |
0,198 |
0,075 |
-288,9 |
7 |
0,183 |
-0,215 |
0,193 |
0,175 |
-297,9 |
8 |
0,173 |
-0,100 |
0,183 |
0,290 |
-302,3 |
9 |
0,163 |
-0,009 |
0,173 |
0,381 |
-302,9 |
10 |
-0,083 |
-0,831 |
-0,072 |
-0,441 |
172,2 |
11 |
-0,123 |
-0,657 |
-0,112 |
-0,267 |
200,4 |
12 |
-0,149 |
-0,621 |
-0,139 |
-0,231 |
231,5 |
13 |
-0,185 |
-0,468 |
-0,175 |
-0,078 |
257,7 |
14 |
-0,203 |
-0,311 |
-0,193 |
0,079 |
258,1 |
15 |
-0,216 |
-0,153 |
-0,205 |
0,237 |
250,1 |
16 |
-0,222 |
-0,009 |
-0,212 |
0,381 |
235,9 |
