5.9. Расслоение эпюр
Для сложных эпюр от основных нагрузок возникают затруднения в определении площади ω и координат центра тяжести yc. В таких случаях удобно воспользоваться принципом независимости действия сил и суммарную эпюру изгибающих моментов от основных нагрузок представить как сумму эпюр от каждой силы в отдельности, включая реакции опор. При этом удобно одно из сечений принять условно за неподвижное и строить эпюры от каждой из нагрузок, приближаясь справа и слева к этому сечению. Целесообразно за неподвижное принимать сечение в месте перелома на эпюре единичных нагрузок.
Пример 3.17 Определить прогиб сечения С двухопорной балки (рис. 3.88a) нагруженной распределенной и двумя сосредоточенными нагрузками. Жесткость балки постоянная EIz.
Решение.
1. Определяем реакции опор (рис. 3.88б):
,
откуда:
Проверка:
2. Запишем аналитические выражения изгибающих моментов на каждом участке.
,
,
,
Строим эпюру моментов от основных нагрузок (рис. 3.88с).

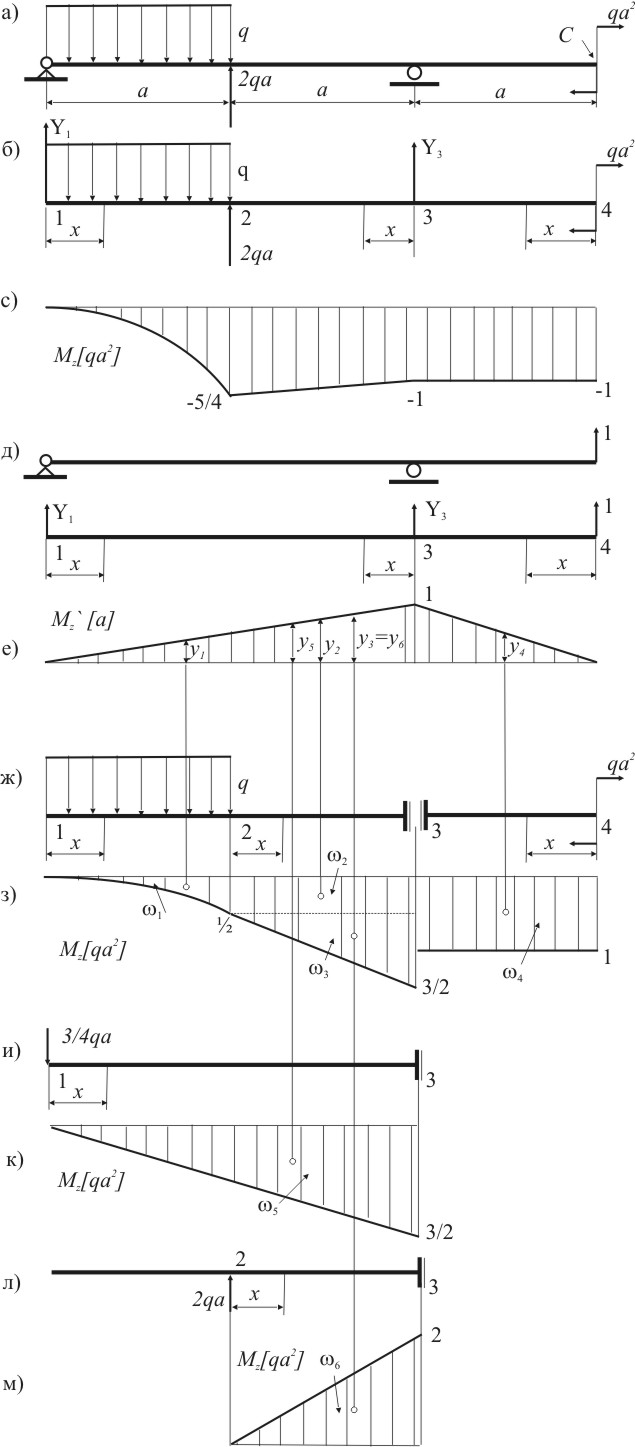

Рисунок 3.88
3.Прикладываем в сечении С единичную силу (рис.3.88д) и определяем реакции опор:
,
откуда:
Проверка:
4. Запишем аналитические выражения изгибающих моментов на каждом участке.
, ,
Строим эпюру моментов от единичного усилия (рис. 3.88е).
5. Расслаиваем эпюру от основных нагрузок, для чего вводим условную заделку в сечении перелома эпюры от единичного усилия (рис. 3.88ж).
Строим эпюры моментов от каждой силы в отдельности (рис. 3.88з, рис. 3.88к, рис. 3.88м).
6. Определяем площади расслоенных эпюр ωi и ординаты единичных эпюр yci , находящиеся под центром тяжести основных эпюр (табл. 3.4).
Таблица 3.4
№ |
ωi |
yci |
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
Прогиб сечения С определяем по правилу Верещагина:
Раздел 6 Косой изгиб прямого бруса
Выше рассматривали плоский прямой изгиб, при котором плоскость изгиба и силовая плоскость совпадали. Косой изгиб прямого бруса возникает в случае, когда плоскость изгиба не совпадает с плоскостью приложения внешних нагрузок. При этом предполагается, что внешние нагрузки не вызывают крутящих моментов.

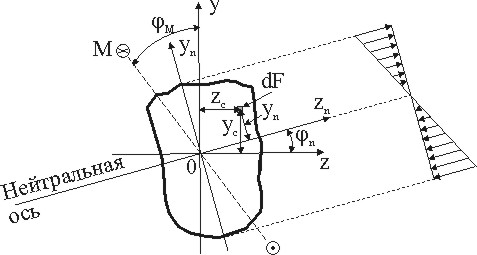

Рассмотрим прямую балку произвольного поперечного сечения, нагруженную внешним изгибающим моментом, который лежат в плоскости составляющей угол φM с осью, проходящей через центр тяжести сечения «y» (рис. 3.89).
Рисунок 3.89
Предположим, что ось «zn» является нейтральной осью относительно заданной внешней нагрузки. Угол между нейтральной осью «zn» и осью «z» пусть составляет φn. Задача заключается в определении угла наклона нейтральной оси φn и напряжений в любой точке сечения. Для поперечного изгиба напряжения в любой точке сечения пропорционален расстоянию от нейтральной оси yn , т.е.:
=k yn
Из рисунка:
yn= (y – z tgφn) cosφn = y cosφn – z sinφn
Таким образом:
= k( y cosφn – z sinφn) (1)
Момент относительно оси «z»:
, или
(2)
Аналогично определим момент относительно оси «yc» :
, или
(3)
