4.2.2. Угол поворота поперечного сечения бруса
Угол закручивания определим энергетическим методом, согласно которому приравняем работу внешних сил dA потенциальной энергии деформации dU:
dA =dU
Рассмотрим деформированное состояние участка бруса длиной dx (рис. 3.47).
Рисунок 3.47
Так как материал бруса подчиняется закону Гука, то существует линейная зависимость между крутящим моментом Mx и углом закручивания dφ. В этом случае работа внешних сил будет равна:
dA = (1/2) Mxdφ
Потенциальная энергия деформации dU´, накопленная в элементарном объеме dV = δ(s) ds dx, равна:
dU´= (1/2) τ γ dV = (1/2 (τ2/G) δ(s) ds dx
Потенциальная энергия, накопленная во всей рассматриваемой части бруса:
dU=
Подставим и преобразуем:
Так как dA =dU, то:
(1/2)Mxdφ = ,
откуда относительный угол закручивания θ:
Введем обозначение:
- геометрическая жесткость на кручение, тогда:
θ=Mx/GIкр
Абсолютный угол закручивания участка бруса длиной l:
При постоянной толщине тонкостенного сечения δ:
Iкр = (4Fк δ)/S, где:
S- длина средней линии сечения.
Если толщина изменяется по контуру сечения ступенчато, то:
, где:
n – число ступеней изменения толщины.
Пример 3.5

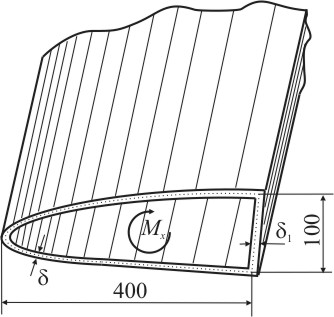

Лонжерон несущего винта вертолета представляет собой тонкостенную трубу постоянного поперечного сечения (рис 3.48). Длина лонжерона l= 4 м. Толщина сечения на криволинейном участке δ=1,5мм, толщина вертикальной стенки δ1=2,5мм. Длина средней линии сечения трубы на криволинейном участке S= 0.95 м, площадь ограниченная средней линией сечения Fк=0,03 м2. Труба выполнена из алюминиевого сплава с модулем упругости на сдвиг G=27,7 103 МПа. Лонжерон скручивается моментом Mx=7000 Нм. Определить погонное касательное усилие q касательные напряжения в трубе τ, относительный угол закручивания θ и угол поворота торцевых сечений трубы относительно друг друга φ.
Рисунок 3.48
Решение.
1. Касательные напряжения на криволинейном участке сечения τ:
2. Поток касательных усилий q:
q= τ×δ=77,8×1,5×10-3=116,7
3. Касательные напряжения на вертикальной стенке τ1:
4. Геометрическая жесткость сечения на кручение Iкр:
4. Относительный угол закручивания θ:
5 Угол закручивания торцевых сечений относительно друг друга:
φ= θ×l=0,047×4× 10,83 град.
4.3. Кручение бруса многосвязного тонкостенного профиля
Поперечное сечение тонкостенных авиационных конструкций в ряде случаев, например, сечения крыла или фюзеляжа, имеют форму многосвязного сечения, т.е. сечение имеет не одну, а большое число полостей. В этом случае решение осложняется. Для определения напряжений и угла закручивания приходится решать систему линейных алгебраических уравнений; число уравнений равно числу внутренних полостей сечения. Рассмотрим кручение многосвязного профиля крыла, приведенного на рис. 3.49.
Рисунок 3.49
Схема расчета остается той же самой при любом числе внутренних полостей и форме сечения. На рисунке приведено сечение крыла, которое схематизировано тремя тонкостенными контурами. Введем обозначения:
F1, F2, F3 – площади, ограниченные средними линиями контуров;
δ1, δ2, δ3– толщины стенок контуров;
δ12, δ23- толщины стенок между контурами;
q1, q2, q3 – потоки касательных напряжений в контурах.
Поток касательных напряжений, возникающий внутри области, занятой сечением, можно представить, как сумму трех потоков, каждый из которых охватывает один из контуров. Поток в каждой из внутренних стенок представим как разность двух основных потоков, возникающих в этой стенке:
q12= q1 – q2,
q23= q2 – q3.
Для решения задачи воспользуемся зависимостями для определения относительного угла закручивания и касательных напряжений при кручении бруса тонкостенного сечения:
Mx= τ(s)δ(s)2Fк =q(s)2Fк
После преобразований получим:
(1)
В силу совместности деформирования относительные углы закручивания каждого из контуров θ1, θ2 θ3 равны между собой и равны относительному углу закручивания сечения в целом θ:
θ= θ1= θ2=θ3
Применим соотношение (1) для каждого из контуров:
Дополним систему трех уравнений уравнением:
Mx = M1x + M2x + M3x = 2q1F1 + 2q2F2 + 2q3F3, где:
M – полный скручивающий момент;
M1x, M2x, M3x – моменты, передаваемые каждым из контуров.
Полученную систему уравнений преобразуем к виду:
2GF1θ=(q1 SABC)/δ1 + ((q1-q2) SCA)/δ12
2GF2θ=((q1 - q2) SAC)/δ12 + (q2 SCD+EA)/δ24 + ((q2-q3) SDE)/δ23
2GF3θ = ((q2-q3) SED)/δ23 + (q3 SDHE)/δ34
Mx = 2q1 F1 + 2q2 F2 + 2q3 F3, где
SABC, SCA, SCD+EA, SDE, SDHE – длины средних линий соответствующих контуров.
Решение полученной системы четырех уравнений позволяет определить неизвестные потоки касательных напряжений q1, q2, q3 и относительный угол закручивания сечения θ.
