О режимах движения
Проверка формулы Гагена-Пуазейля на экспериментах с трубками показала, что она дает хорошие результаты лишь в определенном интервале скоростей. В этом интервале зависимость иср(1) действительно выражается прямой линией, проходящей через начало координат, как это и следует из формулы (1.19). Однако при дальнейшем увеличении градиентов скорости_растут медленнее,, и на конечном участке графика wcp~v7 (рис. 1.9, участок III). Опыты с запуском в поток окрашенных частиц показали, что в диапазоне участка I (см. рис. 1.9) все частицы жидт кости движутся параллельно друг другу, т.е. имеет место параллельноструйное течение, для которого нами и выводилась формула Гагена-Пуазейля, а при выходе скоростей за границы диапазоне I отмечается перемешивание окрашенных струй и в жидкости возникают вихревые зоны, т.е. основная предпосылка, заложенная в выводе формулы Гагена-Пуазейля, не выполняется.
Режим параллельноструйного движения, отвечающий диапазону I, получил название ламинарного. При ламинарном движении скорость пропорциональна градиенту гидростатического напора, или, с учетом форму- ^ лы (1.20), силы сопротив- ср ления пропорциональны первой степени скорости.
Режим движения, отвечающий диапазону III, получил название турбулентного. При турбулентном движении градиент напора и силы сопротивления пропорциональны квадрату скорости.

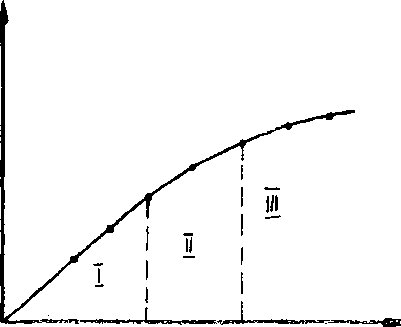

ЗАМЕЧАНИЕ. На опыт- Рис. 1.9. График зависимости средних графиках I - /(и) фикси- ней скорости течения в трубе от руется некоторая промежу- градиента точная зона //, отвечающая постепенному переходу от ламинарного движения к турбулентному.
Турбулентный режим характеризуется вихревым беспорядочным движением жидкости с резкими пульсациями скорости в отдельных точках потока по величине и направлению. Окрашенная струйка жидкости, введенная в турбулентный поток, быстро теряет форму и перемешивается с остальной жидкостью.
Ясно, что математическое описание такой неупорядоченной системы является несравненно более трудной задачей, чем в случае упорядоченного ламинарного потока. Поэтому проблема турбулентности во многом остается открытой для исследований и по сей день. «Если вода течет неторопливо или когда сочится вязкая жижа вроде меда, то мы прекрасно все умеем. А вот с настоящей, мокрой водой, брызжущей из шланга, справиться мы не в силах» [30].
Если проводить формальную аналогию с ламинарным движением применительно к исходному закону вязкого трения (1.2а), то при турбулентном движении получаем [17}:
(1.23)
где [Ат — динамический коэффициент турбулентной вязкости,
учитывающий пульсацию давления и перемешивание жидкости. Величина его пропорциональна модулю гра- ди
диента скорости .
О.Рейнольдс проводил многочисленные эксперименты в трубках различного сечения и с различными жидкостями в целях отыскания верхней границы ламинарного режима. Путем сопоставления результатов серий опытов он пришел к выводу, что режимы движения оказываются подобными, если для всей серии выдерживается один и тот же безразмерный параметр
(1.24)
Величина Re, являющаяся, таким образом, критерием подобия течений, впоследствии получила название числа Рейнольдса. Верхней границе ламинарного режима отвечает некоторое критическое число Рейнольдса ReKp, составляющее для гладких труб около 2200.
ВОПРОС. Каков будет режим движения воды в круглом капилляре диаметром 1 мм при скорости движения 1000 м/сут?
Итак, содержание этого раздела позволяет сделать некоторые предположения о возможных особенностях движения в тонких трубках при не очень высоких скоростях:
1 основной характеристикой энергии потока является гидростатический напор (в дальнейшем — просто напор);
движение носит ламинарный характер;
потери энергии (напора) определяются преимущественно силами вязкого трения, причем показателем интенсивности последних может считаться градиент напора;
I 4 I движение имеет место всегда, как только образуется перепад напоров; исключением могут являться очень тонкие трубки, в которых движение возникает лишь при превышении градиентом некоторой начальной величины Ij
ЗАМЕЧАНИЕ. Мы пока оставили в стороне рассмотрение еще двух сил — инерционных и упругих, которые представляют дла нас (как это выяснится позднее) ограниченный интерес.
Так как во всех рассмотренных примерах для расчетных оценок нами сознательно использовались исходные цифры, характерные для движения подземных вод через поровые каналы, то можно ожидать, что сделанные предположения окажутся справедливыми для фильтрации жидкостей в горных породах. Вместе с тем, мы ни в коем случае не можем пока считать эти положения доказанными для подземных вод, так как горная порода лишь очень приблизительно может уподобляться набору тонких капилляров. Последнее станет понятным уже при самом поверхностном анализе геометрической характеристики порового и трещинного пространства в горных породах.
