Глава 2 | математические основы теории
I ДВИЖЕНИЯ ПОДЗЕМНЫХ ВОД
В главе 1 мы отразили основные физические закономерности, позволяющие описывать горные породы как водосодержащую и водопроводящую среду.. Однако любая дисциплина инженерной направленности должна отвечать не только на вопросы — «как?», «почему?», но и на вопрос — «сколько?». Поэтому нам потребуется математическая теория, количественно описывающая движение подземных вод в пространстве и во времени. В основе ее построения лежат некоторые дифференциальные уравнения, отражающие протекание изучаемых нами процессов в очень малых объемах («в точке»); эти уравнения говорят о том, как связаны малые приращения функции — напора Н(х, у, z, t) по ее аргументам х, у, z, t (декартовы координаты и время) между собой, с самой функцией и с параметрами изучаемой среды. Интегрирование этих уравнений при некоторых дополнительных условиях, зависящих от конкретной задачи (см. краевые условия в разделе 2.4), т.е. переход от описания процесса «в точке» к картине его во всей изучаемой области дает однозначное решение поставленной задачи в виде функции Н(х, у, z, t): зная значения напоров во всех точках на любые моменты времени, мы сумеем определить все элементы фильтрационного потока (скорость фильтрации — согласно закону Дарси, гидростатическое давление, расход и т.д.).
ВОПРОС. Почему именно напор подземных вод является основной функцией, количественно описывающей фильтрационные процесс?
Однако прежде чем перейти к построению математических основ теории, мы должны заметить, что все многообразие природных условий фильтрации может поддаваться последовательной математической интерпретации лишь после его предварительного приведения к некоторому ограниченному кругу характерных типовых условий.
Гидродинамическая типизация условий движения подземных вод
Начальные шаги в типизации условий движения подземных вод и, в частности, в типизации водоносных комплексов были сделаны нами уже в общей гидрогеологии, когда мы пользовались, например, такими представлениями, как водоносный горизонт и водоупор, зона насыщения и зона аэрации и т.д. Здесь мы постараемся несколько уточнить эти привычные понятия, предложив для их разграничения конкретные гидродинамические критерии, а также введем некоторые новые представления, связанные с гидродинамической типизацией. Все это важно и для того, чтобы мы могли далее однозначно трактовать широко используемые термины.
В пределах нашего курса мы будем рассматривать главным образом зону насыщения, определив ее как зону, в пределах которой повсеместно поровая жидкость образует непрерывную фазу; соответственно здесь имеет место непрерывная передача гидростатического давления во всех точках данной зоны. Обратим внимание на то, что породы зоны насыщения, осооенно в верхней ее части, могут содержать довольно большой объем воздуха (защемленного, растворенного и т.п.), однако последний не образует непрерывной фазы, хотя степень водонасыщег- ния может иногда составлять лишь 90-95%. Наоборот, в зоне аэрации (по крайней мере, на отдельных ее участках) воздух, будучи связанным с атмосферой, образует самостоятельную фазу, и характер передачи гидростатического давления во внутрипоровой жидкости определяется степенью водонасыщения пород.
Между зонами насыщения и аэрации располагается капиллярная кайма (см. раздел 1.2.2), где жидкость также образует непрерывную фазу, в которой, однако, гидростатическое давление меньше атмосферного. В дальнейшем мы будем пренебрегать латеральным потоком в пределах капиллярной каймы, исходя из предположения о малой ее мощности в сравнении с мощностью нижележащего водоносного горизонта: в противном случае постро-
* Общая характеристика этих условий дана в разделе 1.6.
ение теории движения грунтовых вод потребовало бы заметного усложнения, без существенного — в подавляющем большинстве случаев — выигрыша в точности. Важно также заметить, что капиллярная кайма не фиксируется нашими основными измерительными устройствами - открытыми наблюдательными скважинами (пьезометрами) .
ЗАДАЧА. Пояснить последнее утверждение (см. также раздел 1.2.2).
Конечно, существует определенный круг задач, в которых пренебрежение ролью капиллярной каймы недопустимо. В таких случаях она учитывается чаще всего косвенно некоторыми эффективными (расчетными) параметрами. Так, например, поступают при изучении динамики водоотдачи безнапорных пластов (см. раздел 5.3). Непосредственный же учет параметров капиллярной каймы осуществляется в сравнительно редких случаях, в первую очередь, когда изучают процессы в зоне аэрации (см. раздел 6.8) при неглубоком (десятки сантиметров — первые метры) залегании уровня грунтовых вод.
Таким образом, верхней границей зоны насыщения в принятом приближении служит свободная поверхность уровней верхнего (грунтового) водоносного горизонта — депрессионная поверхность, на которой гидростатическое давление (отсчитываемое от атмосферного) равно нулю. Критериями типизации в данном случае послужили, следовательно, характер водонасыщения и гидростатическое давление.
В пределах зоны насыщения выделяются водоносные горизонты или комплексы, которые отличаются от контактирующих с ними водоупорных комплексов существенно более высокой проницаемостью (таким образом, критерием типизации здесь служит соотношение проницаемостей) ; в пределах водоносных горизонтов выделяются водоносные пласты .
ПРИМЕР. На рис. 2.1 дважды показан один и тот же гидрогеологический разрез, который в случае «а» вскрывается штреком, а в случае «б» — карьером. Интуитивно понятно, что при заданных коэффициентах фильтрации слой песчаных глин при оценке притоков в карьер может быть принят за водоупор, в то время как аналогичная предпосылка при расчете притоков в штрек сделает саму постановку задачи бессмысленной.
Из примера понятно, что представления о водоносном пласте и водоупоре носят относительный характер и определяются не только природными условиями, но и постановкой конкретной инженерной задачи. Поэтому для большей точности мы будем далее пользоваться двумя понятиями:
а) водоупор, водоупорный пласт (абсолютный водоупор) — для обозначения комплекса пород, движением и запасами воды в пределах которого при решении данной задачи можно полностью пренебречь;
б) относительный водоупор, полупроницаемый пласт — для обозначения комплекса сравнительно слабопроницаемых пород, где можно пренебречь расходом воды в направлении, совпада- а
ющем
с основным на- .... ,
■ правлением фильтра- 7.4-^
ции в смежном водо- -x>v::
поп 1
московский 2
ДИНАМИКА ПОДЗЕМНЫХ 4
вод 4
О, = ос-G„ =(Д„ — Д0)(1 -n)-z=y,-z, 44
/=^а«..с.й, ш 85
шшшш 145
^(4^)+f,(r'5)+£=°- 176
1±шл ' 280
ДШш§ 443
, £ -7-Т7 U п ТГГГГГП ТЛТТТТ-ГТТГТГТТ
относительно слабопроницаемые породы $ или непосредственно из них в водоносный горизонт могут поступать значительные
объемы воды.
По режиму движе- ~г7гп ттг/гтг/ Г7/ / ггтт7~гт ния водоносные пла- ЕПЗ1 EEk S7TA * гж~]* ЕЭ*
сты (потоки) делятся . , л „
.▼о uannnuup и Йотио Рис- 2.1. Схема слоистой водоносной на напорные и оезна- толщи> вскрытой штреком (а) и
порные. В первом слу- карьером (6):
Чае Верхней границей 1-пески (к-10 м/сут.); 2-песчаные глины
Пласта (потока) ЯВЛЯ- (Ь“0,01 м/сут.); 3 - глины (к—10 м/сут.);
4 - штрек; 5 - депрессионная кривая
Рис. 2.2. Схема слоистой водоносной толщи, вскрытой скважинами различной глубины
-7
/
/ /
/ /
7
Г~Г
Г-Г 7~7~Г7
/ / / Г/
/ / /
ется контакт с относительным водоупором, на котором гидростатическое давление больше атмосферного (пьезометрическая поверхность расположена выше этого контакта) ; во втором случае верхней границей горизонта служит депрессионная (свободная) поверхность, на которой гидростатическое давление равно атмосферному (р = 0).
ПРИМЕР. На рис. 2.2 водоносные пески перекрываются слабопроницаемыми суглинками. При проходке скв. 1 по суглинкам она была практически сухой, а после вскрытия песков уровень в ней быстро установился на отметке 0 (главным образом, за счет воды из песков). Следовательно, с точки зрения данного выше определения, песчаный слой является напорным водоносным горизонтом, водоупорную кровлю которого образуют суглинки. Обратимся, однако, к пройденной рядом скв. 2. По окончании бурения она была практически сухой, но постепенно в ней появилась вода (за счет фильтрации из суглинка), которая через несколько суток установилась на той же отметке 0. Итак, если судить по скв. 2, суглинки и пески образуют единый безнапорный пласт двухслойного строения.
Из примера видно, что данный выше критерий разграничения напорных и безнапорных пластов (потоков) оказывается на поверку уязвимым, — если речь идет о процессах, протекающих во времени. Дополнительным критерием типизации в этом смысле является характер емкостных свойств водоносного пласта; если основные запасы воды, откачиваемые при рассмотрении той или иной конкретной инженерной задачи, определяются гравитационной емкостью (т.е. велико относительное значение воды, освобождаемой из пор в зоне понижения поверхности уровня), то мы будем говорить о безнапорной водоносной системе; если же превалирующую роль играет упругая емкость, то водоносная система будет определяться как напорная.
По характеру рассредоточенного площадного питания водоносные пласты (фильтрационные потоки) подразделяются на:
1 изолированные (не получающие дополнительного площадного питания);
питающиеся за счет площадной инфильтрации;
характеризующиеся площадным перетеканием через относительные водоупоры (через разделяющие полупроницаемые пласты).
Сказанное позволяет в первом приближении наметить типовые — с точки зрения напорного режима потока и его площадного питания — гидродинамические модели (расчетные схемы), к которым может быть сведена реальная гидрогеологическая обстановка:
|~Т~1 изолированный напорный пласт, т.е. пласт, подстилаемый и перекрываемый абсолютными водоупорами, причем гравитационная емкость в нем вообще не проявляется;
безнапорный пласт, т.е. грунтовый водоносный
горизонт, подстилаемый водоупором и ограниченный сверху свободной (депрессионной) поверхностью, в котором проявляется преимущественно гравитационная емкость и имеет место дополнительное площадное питание за счет инфильтрации;
~з] водоносный пласт, гидравлически связанный с соседним водоносным пластом за счет перетекания через относительный водоупор (модель пласта с перетеканием).
Каждая из этих моделей может подразделяться далее по характеру изменчивости фильтрационных свойств (фильтрационного строения) пласта в плане и в разрезе на изотропные и анизотропные, однородные и неоднородные; при этом среди профильно-неоднородных пластов особо выделяются пласты упорядоченного (слоистого) строения.
Мы привели здесь пока самую простую типизацию гидродинамических моделей, с очевидностью вытекающую из изложенных общих представлений; последующая детализация типовых моделей будет нами разворачиваться на фоне тех или иных допущений, связанных с выводом основных дифференциальных уравнений.
В пределах каждой из упомянутых гидродинамических моделей важное значение имеет их дальнейшее подразделение по структуре фильтрационных потоков, которая определяется конфигурацией и взаимным расположением траекторий движения частиц жидкости — линий тока1. По пространственной структуре будем подразделять потоки на одно-, двух - и трехмерные. В первом случае линии тока являются прямыми линиями, во втором — плоскими кривыми, в третьем — пространственными кривыми.

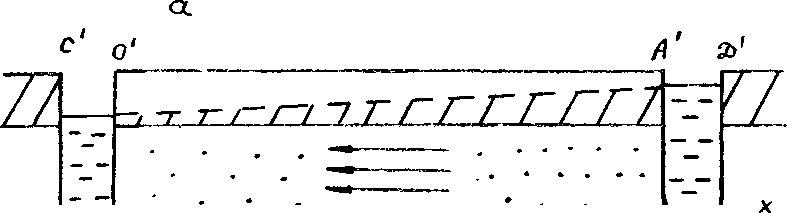

На рис. 2.3,а (напорное движение между двумя параллельными реками) все линии тока прямолинейны и параллельны друг другу. В таком плоскопараллельном потоке его характеристики для всех точек фиксированного поперечного сечения остаются одинаковыми, т.е. для полного описания движения достаточно одной пространственной координаты: Н - f(x, t). На рис. 2.3,6 (движение к скважине в напорном пласте) все линии тока направлены по радиусам, сходящимся к одному центру. В таком плоскорадиальном потоке его характеристики меняются лишь по мере удаления г от оси симметрии, и для описания движения также достаточно одной пространственной координаты: Н-/(г, 0.

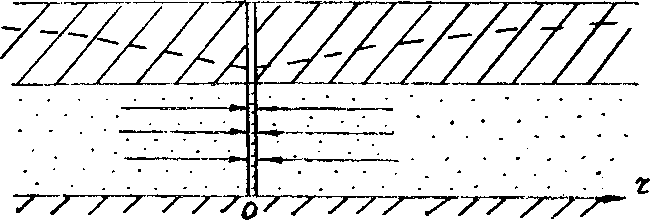

На рис. 2.4,а мы имеем дело сдвижением, двухмерным в плане и одномерным в разрезе — плановая двухмерная фильтрация: Я = f(x, у, t); на рис. 2.4,6 — обратная картина, относящаяся к профильной двухмерной фильтрации: H-f(х, z, t).
6Г

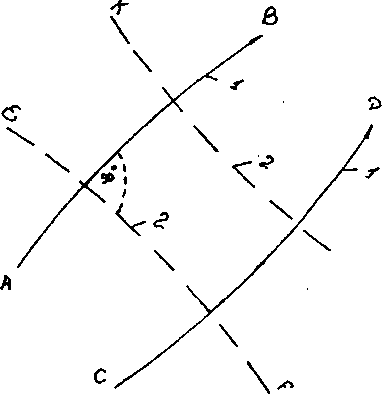

Для лучшего понимания структуры фильтрационных потоков обратимся к дифференциально-векторной форме закона Дарси (1.56). Вектор-градиент grad# в каждой точке (х^ zQ) направлен по нормали к поверхности H(x,y,z) = const, проходящей через эту точку. Кроме того, согласно (1.56), его направление совпадает с вектором скорости фильтрации v, ориентированным по касательным к линии тока. Следовательно, линии тока перпендикулярны к поверхностям равных напоров.
1^Ъ''Г~Г~ГТ T^TTVf^'V-TTTTTT^'^Z
Рис. 2.3. Схемы одномерной фильтрации: а - плоскопараллельной; б - плоскорадиальной

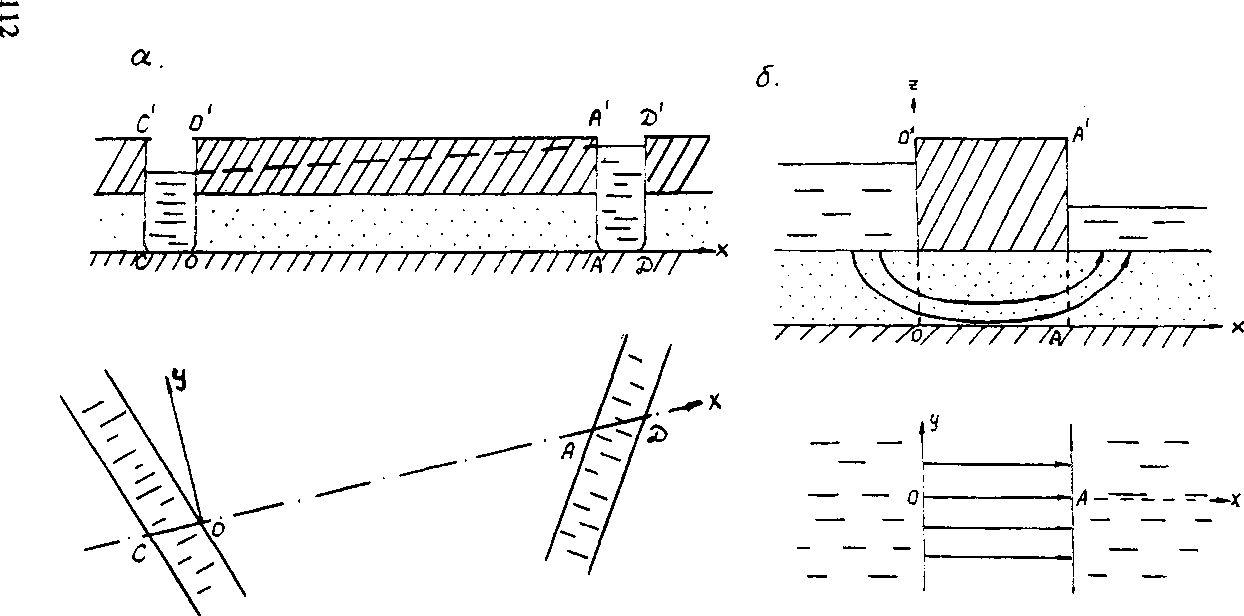

Рис. 2.4. Схемы двухмерной фильтрации: а - плановой; б - профильной
Пусть траектории движения некоторой совокупности частиц жидкости лежат в пределах одной плоскости (линии тока являются плоскими кривыми), пересечение которой с поверхностями равных напоров дает линии равных напоров. Совокупность упомянутых линий тока 1 и линий равных напоров 2 образует взаимоортогональ- ную сетку движения, один из элементов которой изображен на рис. 2.5. Важнейшим свойством сетки движения является ее однозначность: через каждую точку потока проходят одна линия тока и одна линия равных напоров.
Для плоскопараллельных потоков сетка движения образована взаимно перпендикулярными прямыми, а для плоскорадиальных — радиусами, выходящими из центра симметрии, и окружностями. Конечно, наделе все движения трехмерны Н -f(x, у, z, 0, так что их представление через одно- и двухмерный поток всегда является идеализацией, допустимость которой определяется постановкой конкретной инженерной задачи.
То же можно сказать и о другой идеализации, связанной с типизацией фильтрационных потоков по изменчивости их характеристик (напоров, скоростей) во времени: хотя все реальные потоки являются неустановивши- мися, нестационарными (напор меняется во времени), в конкретных ситуацих допустимо пренебречь этими изменениями и исследовать задачу в рамках модели установившегося,стационарного потока: характеристики потока неизменны во

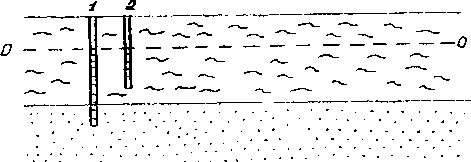

времени, т.е. н**/(х, У, z). ^ис- 2-5. Элементы сетки движения:
1 - линии тока; 2 - линии равных напоров
Заканчивая на этом рассмотрение простейших элементов гидродинамической типизации, заметим, что пока мы ничего не сказали о типизации границ фильтрационных потоков и условий на них; этому вопросу будет посвящен раздел 2.4.
