Ограничения на закон Дарси
Несмотря на широкий круг применимости, закон Дарси имеет свои ограничения; перейдем к их рассмотрению. Закон Дарси отвечает ламинарному режиму те-
1
чения.
Принято считать [27 ], что для большинства пористых горных пород ламинарный характер движения отмечается при следующих числах Рейнольдса (см. раздел 1.1.6):
Re = Д75лТД23 рГ~ ~ ~7+9 ’ (1.64)
где dp — расчетный (действующий) диаметр частиц.
Например, для крупнозернистых песков при п * 0,4, d =1 мм и при v= 10м/сутВе*0,2.
В реальных условиях требование (1.64) почти всегда выполняется, за исключением, быть может, участков, непосредственно прилегающих к стенке водозаборного сооружения, где, кстати говоря, нередко отмечаются и заметные нарушения структуры породы, обусловленные выносом частиц фильтрующейся водой.
Правда, следует полагать, что из-за влияния таких факторов, как извилистость поровых каналов, изменчивость абсолютных размеров пор и др., критическое число Рейнольдса может быть для разных пород (с одинаковыми dp й п) существенно различным; поэтому приведенные величины являются лишь некоторым ориентиром, относительно стабильным для группы однородных раздельнозернистых пород. Однако практика и многочисленные исследования показывают, что переход к (условно) турбулентному режиму отмечается в сравнительно редких случаях — главным образом для некоторых трещиноватых пород.
Значения критических чисел Рейнольдса для трещиноватых пород принято оценивать по следующей зависимости, считающейся аналогом формулы (1.64) для раздельнозернистых пород [36 ]:
v'>lkl’p in Re = jw < Re « H12.
И'ж n2^ Kp (1.64a)
Для трещин достаточно большого раскрытия требование о ламинарности режима не выполняется, и лучшие, нежели закон Дарси, результаты дает зависимость [34]
/т_зн\
1 ~ 31
I = av + bv2, (1.65)
где / — гидравлический градиент
а и Ъ — постоянные величины для^анной 'системы горная порода-жидкость.
Если положить а-1/к, то при малых скоростях выражение (1.65) непрерывно переходит в закон Дарси.
На практике для трещиноватых пород чаще всего допустимо пользоваться законом Дарси, за исключением тех закарстованных пород, в которых проницаемость обусловлена главным образом отдельными карстовыми каналами сравнительно большого раскрытия (миллиметры и более). Однако трудности описания движения жидкостей в таких породах связаны не столько с неясностью
формулировки основного закона движения, сколько с недостатком информации об исходных параметрах проницаемости.
Закон Дарси проверяется, как правило, в экспе
риментах со стационарными потоками, исключающих проявление инерционных сил. Однако у нас имеются вполне серьезные основания для пренебрежения силами инерции и в подавляющем большинстве случаев нестационарной фильтрации: из общей гидромеханики известно, что для вязких течений с малыми числами Рейнольдса роль инерции крайне несущественна.
dv,
Подтвердим это качественно для фильтрационных течений. Согласно второму закону Ньютона, силы инерции, приходящиеся на жидкость в единице ооьема горной породы, выразятся формулой
д _ Л dv
/ин Р'п'dt Р'dt' (1.66)
При ориентации вектора v по направлению / полную производную dv/ dt можно записать в виде [16 ]
dv(Lt)_dv,dv d/_dv. dv_dv.vdv (БГ Ji+-dl'Tt-Jt + v*'Jl-Tt+h"dl' (1.67)
Так как скорости фильтрации и их изменения в пространстве обычно являются малыми величинами, то вторым членом в формуле (1.67), как произведением двух малых величин, можно пренебречь:
— »—
dt dt' (1.67а)
Тоща, с учетом закона Дарси
,v__dv_ п и dl
ин Р' dt Р dt' (1.68)
Предположим теперь, что, как и в условиях установившегося движения, силы трения /^ , приходящиеся на единицу жидкости, выражаются формулой (1.48). Сопоставляя (1.48) и (1.68), получаем
Так как отношение к!g обычно очень мало (менее 10 с), то, как правило, силы инерции пренебрежимо малы по сравнению с силами внутреннего трения, отраженными в законе Дарси. Исключение могут составлять кратковременные динамические процессы в подземных водах (взрывы, землетрясения и т.п.), коща градиенты фильтрации претерпевают резкие, скачкообразные изменения во времени.
Согласно закону Дарси движение жидкостей в пористой среде имеет место при любом сколь угодно малом градиенте. Между тем, в разделе 1.1.5 мы отметили возможность проявления водой аномальной сдвиговой прочности при движении ее в очень тонких трубках. Следовательно, аналогичные эффекты можно ожидать и в горных породах, характеризующихся малыми абсолютными размерами пор, т.е. в первую очередь в глинистых породах; если добавить к этому характерные для глин эффекты иммобилизации свободной воды (см. раздел 1.2), то станет ясно, что должен существовать нижний предел применимости закона Дарси. Для решения большинства практических задач этот предел может быть формально учтен введением так называемого начального градиента фильтрации /н, определяемого опытным путем:
дН
Ы
дН
Ы
(1.70)
при

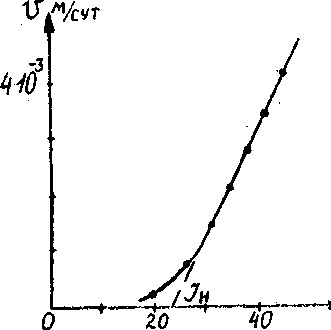

Тем самым предполагается, что движение жидкости в глинах начинается лишь тогда, когда градиент напора д Н
~Yj- превысит начальный градиент 1Н (рис. 1.22). Для некоторых глинистых пород величина 1Н измеряется десятками и даже сотнями единиц, т.е. такие породы воду обычно практически не фильтруют. Нелишне, однако, оговорить, что понятие начального градиента является достаточно условным и, более того, неопределенным, если участь, например, зависимость 1Н от абсолютной величины гидростатического давления (напора) и особенно от температуры. В частности, резкое падение (нередко до нуля) значений начального градиента в глинистых поро-
0
</
v =
дН
— к
>/.
при
Ы
дах отмечается при повышении температуры до 60- 80°С, что обусловлено массовым переходом рыхло связанной воды в свободное состояние (см. раздел 1.2.2).
[~4~| Ограничения на применение закона Дарси, особенно в трещиноватых породах, связаны также с необходимостью выполне- ния требований, предъявляемых к выделенному для Рис. J.22. График зависимости рассмотрения объему пород дорасти фильтрации от гра- ^ раз^ел 1<2-3). как ухе
отмечено, минимальный репрезентативный объем в трещиноватых породах может измеряться десятками и даже сотнями метров — при больших расстояниях между основными водопроводящими трещинами.
Наконец, важные ограничения вытекают из усредняющего характера закона Дарси, имеющего дело лишь со средней скоростью фильтрации и никак не учитывающего индивидуальные скорости и траектории частиц. Более подробно этот вопрос освещен в разделе 1.5.4.
