О возможностях распространения решений
одномерных задач на двухмерные плановые поток
Полученные решения одномерных задач можно в ряде случаев эффективно обобщить применительно к двухмерным потокам. Так, для расчетов систем скважин в этих целях используется прежде всего принцип сложения течений (см. раздел 3.3). При заданных расходах скважин их совместный эффект оценивают простым суммированием понижений, определяемых для каждой скважины по формуле (4.28) или по производным от нее формулам для ограниченных пластов, получаемым методом отражения (см., например, задачу о скважине вблизи непроницаемого контура в разделе 4.1.2). Для скважин с заданными уровнями методика расчета усложняется по причинам, отраженным в разделе 3.3.
Двухмерность потока (если она заметно проявляется лишь на локальных его участках) учитывают с помощью метода эквивалентных фильтрационных сопротивлений (см. раздел 3.4). Он оказывается справедливым в той же трактовке, что и для стационарных задач, если зона возмущения (длина нестационарного потока) перекрывает размеры участка локальных деформаций. Например, решения для несовершенных выработок и скважин нетрудно получить из приведенных выше решений для совершенных границ — путем добавления в них соответствующих
фильтрационных сопротивлений на несовершенство, определяемых, как в стационарном случае (см. раздел 3.4).
В частности, аналогично формуле (3.71) для несовершенных выработок в стационарном потоке, обобщающей формулу (3.32), можно распространить приближенную формулу (4.36) на несовершенные скважины:
1ЛТ Sc
—г ъ (4.39)
'с
где £ имеет то же значение, что и в формуле (3.71).
В целом же, однако, трудности аналитического решения нестационарных задач, с которыми мы столкнулись при изучении приведенных простейших примеров, при переходе к двухмерным потокам существенно возрастают. Наряду с обращением к моделированию (см. раздел 4.3) это заставляет отыскивать приближенные (инженерные) приемы, позволяющие свести двухмерные задачи к одномерным. В основе их чаще всего лежит разделение (фрагментация) потока вдоль линий тока.
При исследовании многих двухмерных задач было замечено, что через какое-то время после начального возмущения пласта положение линий тока мало меняется в пространстве. Исходя из этого можно приближенно считать, что линии тока нестационарного и стационарного потоков (по крайней мере, при одних и тех же граничных условиях) мало отклоняются друг от друга. Тогда, построив линии тока для соответствующего стационарного случая (например, на модели из электропроводной бумаги), можно далее рассчитывать нестационарный поток изолированно в пределах каждой ленты тока, ограниченной парой выделенных линий тока. Такой прием получил название метода недеформируемых линий тока (HJIT) [1].

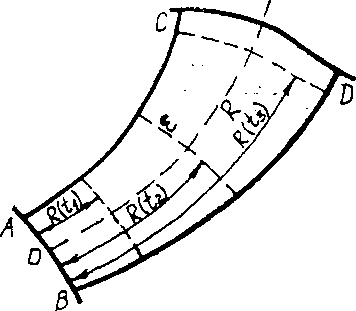

Дальнейший расчет для каждой ленты тока (рис. 4.6) ведется в предположении, что характеристики нестационарного потока (напоры, скорости) зависят только от одной пространственной координаты
I, отсчитываемой вдоль оси ленты:
Н - H(l, t). При этом, конечно, учитывается и изменение ширины ленты ftXt). Тогда оказывается возможным использование как различных аналитических приемов, так и моделирования, но уже не в двухмерной, а в упрощенной одномерной постановке.
Пусть, например, мы имеем дело с задачей о расчете водопри- тока к горной выработке, на которой происходит быстрое (мгновенное) снижение напора (часть контура АВ этой выработки отвечает на выделенной ленте границе Рис. 4.6. Схема расчета неста- I = 0). Постепенное распростране- ционарной фильтрации в прение возмущения вдоль ленты во оелах ленты тока времени можно учесть, воспользовавшись найденным ранее выражением (4.38) для расчетного радиуса влияния, которое, как мы недавно выяснили, может считаться не зависящим от геометрии линий тока (рассчитанные на ряд моментов времени t. значения R(t.) показаны на рис. 4.6). Конечное значение R(t) отвечает положению контура реки CD. Определяем далее фильтрационные сопротивления Ф(*.) участков ленты в интервалах [0, R( t.) ], для чего проще всего измерить электрические сопротивления кусков электроповодящей бумаги соответствующей конфигурации. Расход потока Q(t.) в пределах ленты на момент tj определится, согласно формуле (3.53), соотношением:
где А Н (7;) — разность напоров между границами участка ленты длиной R( tt).
Если границей ленты (/ “ 0) является не горная выработка, а линейный контур скважин, то можно предварительно воспользоваться методом эквивалентных фильтрационных сопротивлений (см. раздел 3.4), который становится справедливым, как только расчетный размер зоны влияния контура превысит расстояние О между скважинами, что следует непосредственно из обоснованного нами ранее (см. раздел 3.4) условия применимости метода эквивалентных фильтрационных сопротивлений. Согласно формуле (4.38), это можно считать справедливым при
ще t — время от начала возмущения.
В целом, однако, изложенный здесь способ фрагментации двухмерного планового потока является весьма приближенным и не универсальным , что вынуждает на практике обращаться к моделированию (см. раздел 4.3) в двухмерной постановке.
