Особенности задач, связанных
с интерпретацией опытно-фильтрационных исследований
Решая в двух предшествующих главах различные инженерные задачи, мы выражали конечный результат через те или иные расчетные формулы, в которые наряду с пространственно-временными координатами и данными о геометрии области фильтрации входили показатели фильтрационных свойств водоносных пород, или фильтрационные (гидрогеологические) параметры.В формально-математическом плане они представляют собой коэффициенты или свободные члены исходных дифференциальных уравнений, построенных нами в гл. 2. В качестве основных параметров, необходимых для гео- фильтрационного прогноза, выступают обычно коэффициент фильтрации (или водопроводимость), коэффициенты гравитационной и упругой водоотдачи (или соответственно коэффициенты уровнепроводности и пьезопро-
водности). Для некоторых задач оказывается необходимой также оценка инфильтрационного питания и параметров перетекания. В качестве специальной характеристики фильтрационного сопротивления ложа реки или водоема выступает параметр AL.
ЗАДАНИЕ. На основе ранее изученных разделов курса, уточните для себя следующие вопросы: 1) от каких факторов зависят возможные изменения коэффициента фильтрации (проницаемости), в том числе в трещиноватых и глинистых породах (см. раздел 1.5); 2) как связаны между собой коэффициенты фильтрации и водопрово- димости (см. раздел 2.3); 3) от каких факторов зависят возможные изменения коэффициентов гравитационной и упругой водоотдачи (см. раздел 1.4); 4) как связаны эти величины соответственно с коэффициентами уровнепроводности и пьезопроводности (см. раздел 2.3); 5) каким параметром характеризуется интенсивность стационарного перетекания через относительный водоупор (см. раздел 2.3); б) что представляет собой параметр AL (см. раздел 3.4); 7) почему для решения широкого круга прогнозных задач нет необходимости в данных о параметре инфильтрационного питания (см. раздел 3.3).
До сих пор мы предполагали, что эти параметры нам заданы. Теперь, однако, настало время выяснить, как же получают числовые значения фильтрационных параметров для конкретного водоносного горизонта, как его идентифицируют (т.е. узнают его фильтрационную сущность). Так как сам горизонт не может быть изучен досконально «изнутри», то его приходится рассматривать как систему типа «черный ящик», о которой можно судить лишь по ее реакции на какие-то внешние воздействия. Коль скоро мы говорим об оценке фильтрационных параметров, то эти воздействия должны, естественно, сводиться к некоторым фильтрационным возмущениям, изменяющим скорости и напоры в изучаемом пласте. Если такие возмущения специально создаются искусственно — путем откачки (выпуска) воды из пласта или ее закачки (нагнетания, налива), то их называют опытно-фильтрационными опробованиями (ОФО). Если же для определения фильтрационных параметров используют данные возмущений, сопутствующих раооте какого-либо водозабора, дренажа и т.п., не имеющих своей основной целью оценку параметров, то говорят об опытно-фильтрационных наблюдениях (ОФН).
Общим в обоих указанных случаях, объединяемых общим термином «опытно-фильтрационные работы» (ОФР), является то, что неизвестными в решаемой задаче служат фильтрационные параметры, а заданными — напоры в отдельных точках пласта и расходы потока на некоторых участках области фильтрации. В математическом плане мы отыскиваем коэффициенты или свободные члены дифференциальных уравнений по заданным частным значениям функции и (или) ее производных. Такого рода задачи относятся к классу так называемых обратных задач.В решавшихся нами ранее прямых задачах коэффициенты и свободные члены считались известными. Заметим, что к обратным принято относить также задачи, в которых неизвестны те или иные краевые условия.
Важной особенностью обратных геофильтрационных задач является их математическая некорректность: малые погрешности исходных данных приводят к большим погрешностям результата. Поэтому решение таких задач имеет свою серьезную специфику. Не вдаваясь в данный вопрос детально, заметим только, что алгоритм, используемый для решения обратной задачи, должен быть опробиро- ван на чувствительность к определяемому параметру: оправданным является применение только чувствительных алгоритмов; это означает, что при подстановке в них реально возможных диапазонов изменения параметров Значения измеряемых величин (напоров, расходов) изменяются достаточно ощутимо по сравнению с их фоновыми колебаниями и точностью измерений.
Наиболее общий тип обратных задач связан с интерпретацией опытно-фильтрационных наблюдений (см. раздел 7.2), когда фильтрация носит сложный — двухмерный плановый или пространственный характер, обусловленный сложными очертаниями границ области движения, ее неоднородностью и произвольным расположением скважин, когда возмущающие факторы, действующие на границах области и по ее площади, изменяются нерегулярным образом во времени и в пространстве. С этой точки зрения обратные задачи, связанные с интерпретацией опытно-фильтрационных опробований, обычно стараются привести к более простым типам, что достигают целенаправленной постановкой эксперимента (см. раздел 7.1): по возможности устраняют влияние на него плановых границ (за редкими простейшими исключениями) и плановой неоднородности пласта, возмущение обычно осуществляется одной скважиной с простейшим видом условий на ней (постоянный расход, реже — постоянный уровень), а влияние других внешних возмущающих факторов стремятся вообще исключить (например, опыты не проводятся в паводок или в периоды интенсивных дождей) . Все это, конечно, упрощает интерпретацию опытно-фильтрационных исследований. В частности, для совершенных возмущающих скважин в основе ее обычно лежит простейшая расчетная модель одномерной плоскорадиальной фильтрации для планово-неограниченного и планово-однородного пласта при простейших, постоянных во времени, условиях на контуре возмущающей скважины.
Для наиболее широко распространенного на практике условия Qc - const такая расчетная модель связывается обычно с выведенной нами ранее формулой Тейса (4.28), причем чаще всего на практике используется ее логарифмическая аппроксимация (4.30). Соответственно, по результатам опытов строят графики изменения уровня в опытной скважине в зависимости от логарифма времени. Например, при откачке — это график понижения S(Inf), который строят для той или иной наблюдательной скважины (удаленной от центральной на известное расстояние г) и (или) для центральной скважины радиуса гс (в этом случае г = гс). Ввиду принципиального значения, придаваемого зависимостям вида S =/(1п0 при интерпретации ОФО, их графические представления получили специальное наименование — графики временного прослеживания, или, более широко, индикаторные графики эксперимента.

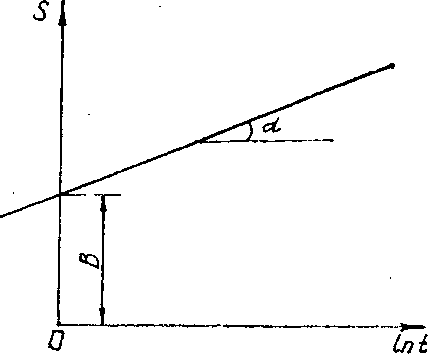

Согласно формуле (4.30), при достаточно больших значениях времени индикаторный график должен быть прямолинейным (рис. 5.1); тангенс угла его наклона однозначно связан с проводимостью:
tga=A~
Qc
4лТ' (5.1)
2,25 а
а отрезок В, отсекаемый на оси ординат, позволяет найти коэффициент пьезопроводности:
В = A In
2 ’ (5.2)
Описанную методику будем далее именовать способом прямой, или стандартной методикой.
На практике, однако, все оказывается не так просто. Описанная схема интерпретации часто не увязывается с физической сутью фильтрационных процессов, протекающих во время эксперимента. Детальный анализ этих процессов свидетельствует, к сожалению, о том, что решение обратных задач, связанных с интерпретацией Опытно-фильтрационных работ, имеет ряд специфических сложностей.
Будучи по природе экспериментальными, эти работы должны быть достаточно дешевыми; отсюда — их относительная кратковременность и сравнительно небольшая
информативность, вытекающая также из ограниченных техникоэкономических возможностей бурения и оборудования опытных скважин. Для того чтобы лучше понять связанную со всем этим специфику, обратимся к примеру опытных откачек — наиболее распространенному виду опытно-филь- Рис. 5.1. Интерпретация данных от- трационных работ. качки по способу прямой
