Теперь по табл. 2.2 Приложения для 10,37 отцепов и 57 вагонов в составе определяем время на сортировку изолированными толчками при i = 0,96 0/00:
Тс = 27,75 мин.
А по табл. 2.8 Приложения при среднем количестве поездных групп в одном составе (К = 3,1) находим время на сборку вагонов:
Тсб = 15 мин.
Таким образом,
Тф = 27,75 + 15 = 42,75 мин ≈ 43 мин.
Нормативы времени на другие виды маневров рекомендуется рассчитывать на основе вышеупомянутых Методических указаний.
2.4.4. Способы производства маневров на вытяжках. Передовые методы
Маневры на вытяжных путях выполняются двумя основными способами: оса-
живанием и толчками.
Технология производства маневров осаживанием состоит в следующем:
тепловоз заезжает на путь 1 (см. рис. 2.6) за составом и вытягивает его на вытяжной путь;
оператор (дежурный стрелочного поста) переводит стрелки на путь парка, куда должна следовать крайняя группа вагонов;
машинист по сигналам составителя и оператора осаживает состав на соответствующий путь парка до полной остановки;
составитель отцепляет крайнюю группу вагонов, закрепляет ее и подает машинисту сигнал для вытягивания состава на вытяжку.
Так передвижения повторяются до окончания маневров.
Схема расстановки работников, участвующих в маневрах способом осаживания, представлена на рис. 2.9, а.
Достоинства способа:
обеспечивается высокая степень безопасности;
исключается бой подвижного состава;
обеспечивается точность установки вагонов.
Недостаток заключается в низкой производительности труда из-за больших затрат времени на передвижения.
Рекомендуется способ осаживания при подаче, уборке, перестановке вагонов на грузовых точках, при работе с опасными грузами или другими вагонами, требующими особой осторожности, при маневрах на станциях с неблагоприятными профильными условиями и в условиях плохой видимости.
Маневры по расформированию и формированию поездов в обычных условиях рекомендуется выполнять толчками.
Способ выполнения маневров изолированными толчками заключается в сле-
дующем:
тепловоз заезжает за составом или его частью на путь накопления и вытягивает его на вытяжку;
44
а
б
в
г
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ТП |
||
|
|
Условные обозначения: |
|||
|
|
Регулировщик скорости |
|||
|
|
Составитель |
|||
|
|
Оператор (сигналист, дежурный стрелочного поста) |
|||
|
|
Машинист |
|||
|
|
||||
|
|
Тормозная позиция |
|||
|
ТП |
Рис. 2.9. Схема расстановки работников, участвующих в маневрах:
а— при осаживании; б — при изолированных толчках; в — при серийных одиночных толчках;
г— при серийных многогруппных толчках
составитель, находясь на вытяжке в хвосте маневрового состава, отцепляет крайнюю группу вагонов;
оператор (дежурный стрелочного поста) готовит маршрут следования отцепа на путь сортировочного парка;
машинист по сигналу составителя и оператора разгоняет состав в сторону парка и, не доезжая до разделительной стрелки, резко тормозит, в результате чего возникает толчок. Отцепленная группа по инерции направляется на путь парка.
Для предотвращения боя вагонов при подходе движущейся группы к стоящим
на пути вагонам регулировщик скорости в нужных случаях производит подтормаживание ручными тормозными башмаками или стационарными средствами торможения. Скорость соударения отцепов не должна превышать 5 км/час.
Схема расстановки работников, участвующих в маневрах, представлена на рис. 2.9, б, последовательность передвижений — на рис. 2.10.
45
Достоинством способа изолированных толчков является высокая производительность труда, так как время на маневры значительно сокращается.
Недостатки:
увеличивается штат работников, участвующих в маневрах (в парке необходим регулировщик скорости);
уменьшается степень безопасности работников, при нерасчетливом толчке и торможении в парке может произойти бой вагонов;
не обеспечивается точность установки отцепов, между которыми образуют-
ся «окна», требующие осаживания;
нельзя работать с опасными грузами и в неблагоприятных профильных условиях станции.
Этот способ рекомендуется при расформировании и формировании поездов.
Способ серийных одиночных толчков впервые был применен в 1937 г. на гори-
зонтальной вытяжке составителем ст. Харьков—Сортировочный В.П. Мещаном, а позже — составителем ст. Кусково Московской ж. д. Н.Д. Гурьевым на наклонной вытяжке.
При этом способе оттягивание состава на вытяжном пути производится не после каждого толчка (как при изолированных толчках), а после 2—4, т. е. после серии толчков. Число толчков в одной серии зависит от длины и профиля вытяжки, погодных условий, квалификации и слаженности в работе маневровой бригады. Составитель Н.Д. Гурьев на длинной вытяжке в летнюю благоприятную погоду производил до 8 толчков в одной серии.
При работе этим способом состав вытягивается за первую разделительную стрелку на расстояние 150—200 м. После остановки составитель, находясь на вытяжке в хвосте маневрового состава, отцепляет крайнюю группу вагонов. Машинист разгоняет состав до скорости 12—15 км/ч, затем резко снижает ее до 4—5 км/ч. В результате возникает толчок, и отделившаяся группа по инерции уходит в парк. Второй составитель в момент, когда автосцепные приборы пришли в сжатое состояние, отцепляет следующую крайнюю группу, и так до приближения маневрового состава к разделительной стрелке. Далее следует оттягивание и продолжение серии аналогичных операций.

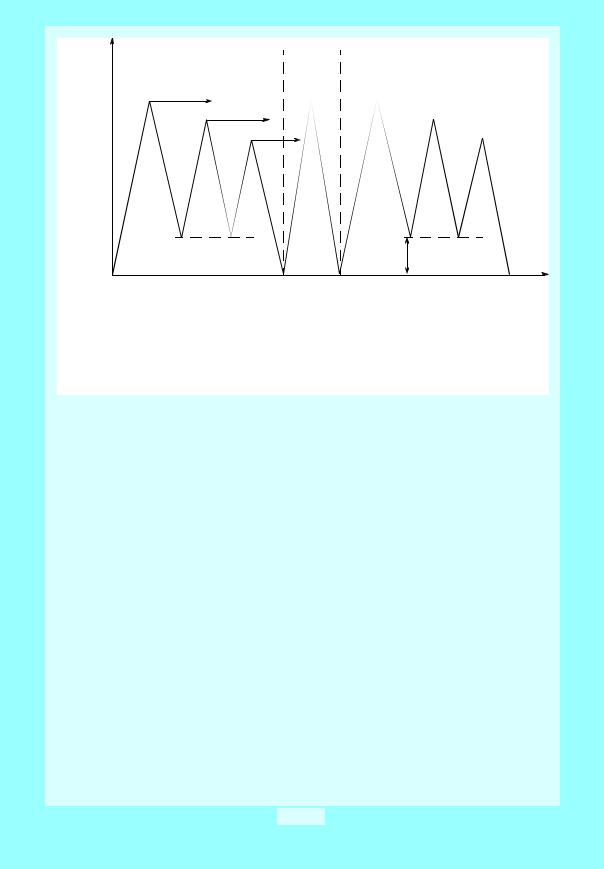

Технология выполнения маневров серийными одиночными толчками представлена на диаграмме (рис. 2.11).
Достоинство способа состоит в достижении высокой производительнос-
ти труда в результате значительного сокращения времени на маневры.
Для практического использования этого метода на станции должны быть обеспечены соответствующие условия:
наличие длинной профилированной вытяжки, оборудованной малогабаритными замедлителями с целью создания интервалов между отцепами для перевода стрелок, ускорителями для недопущения остановки отцепов в пределах стрелочной зоны, вагоноосаживателями для ликвидации «окон» между отцепами;
при автоматизации процесса — установка датчиков скорости, датчиков массы отцепов, устройств контроля степени заполнения путей;
46
|
|
|
|
Начало маневров |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
2 |
1 |
4 |
1 |
3 |
3 |
|
|
|
|
4 |
|||||
|
Вытягивание |
|
|
|
|
||||
|
|
|
|
|
5 |
||||
|
|
|
|
|
|
|
|
|
1 |
2 |
1 |
4 |
1 |
3 |
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
Разгон |
Торможение. 1 толчок |
|
|
|
|
|
|
|
|
|
|
5 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
1 |
4 |
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Оттягивание |
|
|
|
|
5 |
|
|
|
|
1 |
|
2 |
1 |
4 |
1 |
3 |
2 |
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
Разгон |
|
Торможение. 2 толчок |
1 |
|||||||||||||||||||||||||||
|
|
|
|
|
1 |
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
1 |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
Оттягивание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
2 |
|
1 |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
3 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
Разгон |
|
|
|
|
|
Торможение. 3 толчок |
|
|
|
|
|
|
|
|
|
|
1 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
3 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
Оттягивание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
2 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
3 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
4 |
Разгон |
Торможение. 4 толчок |
1, 1 |
5 |
|
|
|
1 |
|
2 |
3 |
2 |
|
|
3 |
|
|
|
4 |
|
|
|
4 |
|
|
|
|
|
Оттягивание |
|
1, 1 |
5 |
|
1 |
||
|
2 |
3 |
2 |
|
|
3 |
|
|
|
4 |
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
Разгон |
Торможение. 5 толчок |
|
|
|
|
|
|
|
|
|
|
1, 1 |
|||||||
|
|
|
|
|
|
|
|
|
1 |
|||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
2 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
2 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
||
|
Окончание маневров |
|
|
|
|
|
|
|
|
|
4 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 2.10. Последовательность передвижений при маневрах изолированными толчками
47
V, км/ч |
|
|
|
|
|
|
|
|
|
|
|
|
1-я серия одногруппных толчков |
Оттяги- |
2-я серия одногруппных толчков |
||||||||||
|
|
|
|
|
|
вание |
|
|
|
|
|
|
|
1-й отцеп |
|
|
|
|
|
|
|
|
|
|
|
|
Т |
|
2-й отцеп |
|
|
|
Т |
|
|
|
||
|
о |
|
|
|
|
|
|
|
о |
|
|
|
|
р |
|
Т |
|
3-й отцеп |
|
|
р |
|
Т |
|
|
|
м |
|
|
|
|
м |
|
|
||||
н |
|
о |
|
Т |
н |
|
о |
|
||||
о |
|
р |
|
о |
|
р |
|
|||||
о |
ж |
н |
м |
|
|
|
р |
о |
ж |
н |
м |
|
г |
е |
о |
|
Т |
|
|
г |
е |
о |
Т |
||
о |
н |
|
м |
о |
||||||||
з |
н |
ж |
о |
|
о |
з |
н |
ж н |
о |
|||
а |
и |
г |
о |
р |
н |
а |
и |
г |
р |
|||
Р |
|
з |
е |
г |
м |
ж |
Р |
е |
з |
е о |
м |
|
е |
|
о |
е |
а |
н г |
|||||||
|
|
а |
нз |
о |
|
|
о |
|||||
|
|
Р |
и |
г |
н |
|
|
Р |
из |
|||
|
|
|
|
|
|
|||||||
|
|
|
|
а |
ж |
з |
|
|
|
еа |
ж |
|
|
|
|
е |
|
|
|
|
|||||
|
|
|
|
Р |
е |
а |
и |
|
|
|
Р |
е |
|
|
|
|
|
н |
Р |
е |
|
|
|
|
н |
|
|
|
|
|
и |
|
|
|
|
|
|
и |
|
|
|
|
|
е |
|
|
|
|
|
|
е |
|
|
|
|
|
|
Оттяги- |
|
|
Скорость |
|
||
|
|
|
|
|
|
|
|
4–5 км/ч |
|
|||
|
|
|
|
|
|
вание |
|
|
|
|||
Отцепка вагонов |
Отцепка вагонов |
Остановка |
Отцепка вагонов |
|
|
l, м |
||||||
во время оста- |
при движении |
|
|
во время оста- |
|
|
|
|||||
новки |
|
|
|
|
|
|
|
новки |
|
|
|
|
Рис. 2.11. Диаграмма маневров серийными одногруппыми толчками |
|
высокая квалификация и большая слаженность в работе маневровой бригады.
Способ серийных толчков рекомендуется при маневрах, по расформированию и формированию поездов.
Способ серийных многогруппных толчков применил составитель станции Львов И. О. Карашкевич. Особенность приемов работы состоит в том, что при маневрах были учтены разные ходовые качества отцепов. В случае, если крайний отцеп оказывается очень хорошим бегуном, за ним стоит хороший, за хорошим — плохой, составитель сразу отцепляет не одну группу вагонов, а три. Одновременно, отделившись от состава, три группы следуют в парк с интервалами, позволяющими перевести стрелки. Если между отцепами не обеспечивается достаточный интервал, то перед разделительной стрелкой выполняют подтормаживание сзади идущих отцепов необходимыми средствами автоматизации и механизации.
При производстве маневров способом серийных многогруппных толчков до-
стигается очень высокая производительность труда, но при этом следует пом-
нить, что он требует особого внимания для соблюдения требований безопасности. Широкое применение нашел способ производства маневров, предложенный
составителем станции Киров Катаевым.
Его сущность состоит в изменении величины маневрового состава и силы толчка при сортировке в зависимости от длины и профиля вытяжки, мощности локомотива, температуры воздушной среды, силы и направления ветра, способа производства маневров. Состав при этом может быть разделен на 2—4 части.
Эффективным способом производства маневров является комбинаторный,
предложенный работниками станции Бескудниково Московской железной доро-
48
ги. Сущность его состоит в многоразовой сортировке вагонов в заданном порядке и одноразовой сборке с одного пути.
Комбинаторным способом многогруппные составы формируются на ограниченном числе сортировочных путей с малой затратой времени.
Так, для формирования 15-группного состава традиционным способом требуется 15 свободных концов путей, а при работе комбинаторным способом — всего
5.
В зависимости от числа формируемых групп в составе поезда требуется следующее число сортировочных путей или свободных концов их:
от 4 до 6 групп — 3 пути,
7—10 — 4 пути,
11—15 — 5 путей,
16—21 — 6 путей.
Сложность формирования многогруппных составов на технических станциях состоит в том, что подборку групп вагонов для промежуточных станций необходимо производить с учетом географического расположения станций и их погру- зо-разгрузочных фронтов.
Специализация путей в сортировочном парке устанавливается в строгом соответствии с начальным расчетным алгоритмом. Он составляется следующим образом:
определяется необходимое число путей в сортировочном парке (например, для формирования 15-группного состава — 5 путей);
для каждого пути составляется расчетный алгоритм умножением номера пути на 2 и записью весового ряда:
1 × 2 = 2 234
2 × 2 = 4 34
3 × 2 = 6 4
4 × 2 = 8
4 × 2 = 10
Специализация каждого пути устанавливается строго по алгоритму. На 1-й путь направляются: 1-я группа
1 + 2 (первая цифра расчетного алгоритма) = 3-я группа 3 + 2 (вторая цифра расчетного алгоритма) = 5-я группа 5 + 3 (третья цифра расчетного алгоритма) = 8-я группа
На 2-й путь — 2-я группа 2 + 4 (первая цифра расчетного алгоритма) = 6-я группа
6 + 3 (вторая цифра расчетного алгоритма) = 9-я группа 9 + 4 (третья цифра расчетного алгоритма) = 13-я группа
На 3-й путь — 4-я группа 4 + 6 (первая цифра расчетного алгоритма) = 10-я группа
10 + 4 (вторая цифра расчетного алгоритма) = 14-я группа На 4-й путь — 7 группа
49
7 + 8 (первая цифра расчетного алгоритма) = 14 группа На 5-й путь — 11-я группа
Таким образомустанавливается специализацияпутейпарка(см. табл. 2.4). Затем выполняются первая и последующие повторные сортировки в соответствии со специализацией путей и направлением следования поезда (табл. 2.5.—2.9).
Общее время формирования многогруппного состава сокращается за счет сокращения числа рейсов сборки.
Принцип установления специализации путей и разработки плана-наряда на формирование многогруппного состава предлагается рассмотреть на конкретном примере.
Пример. Требуется разработать план-наряд, т.е. сортировочный листок, на формирование 15-группного состава при следующих исходных данных:
1. Схема расположения вытяжки:
С
2. |
Расположение групп на пути накопления: |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11 |
|
9 |
3 |
8 |
13 |
7 |
|
11 |
14 |
6 |
4 |
|
9 |
10 |
1 |
2 |
|
15 |
10 |
5 |
3 |
12 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. |
Расположение групп в готовом составе: |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Решение.
Порядок разработки последовательности маневровых операций:
1.Составление начального расчетного алгоритма (см. табл. 2.4)
2.Определение специализации путей по начальному алгоритму:
1-й путь — 1-я группа; затем к 1 прибавляется 1-я цифра начального алгоритма, т. е. 1 + 2 = 3 (3-я группа); к 3 прибавляется следующая цифра начального алгоритма 2, т. е. 3 + 2 = 5 (5-я группа); к 5 прибавляется 3, т. е. 5 + 3 = 8 (8-я группа); 8 + 4 = 12 (12-я группа) и так по каждому пути (см. табл. 2.4).
50
|
|
|
Таблица 2.4 |
|
Специализация путей парка |
||
|
|
|
|
№ пути |
Начальный расчетный алгоритм |
Специализация путей |
|
|
|
|
|
1 |
2 2 3 4 5 |
1 3 5 8 12 |
|
|
|
|
|
2 |
4 3 4 |
5 |
2 6 9 13 |
|
|
|
|
3 |
6 4 5 |
4 10 14 |
|
|
|
|
|
4 |
8 5 |
|
7 15 |
|
|
|
|
5 |
10 |
|
11 |
|
|
|
|
3. Далее всоответствии со специализацией путейпроизводитсяпервая сортировка. Расположение групп на путях сортировочного парка после 1-й сортировки (см. табл.
2.5).
|
Таблица 2.5 |
|
|
№ пути |
Расположение групп |
|
|
1 |
3 8 1 5 3 12 1 |
|
|
2 |
9 13 6 9 2 |
|
|
3 |
14 4 10 10 |
|
|
4 |
7 15 |
|
|
5 |
11 11 |
|
|
4. Повторные сортировки осуществляются с учетом направления следования формируемого поезда.
1-я повторная сортировка с 1-го пути (см. табл. 2.6)
|
Таблица 2.6 |
|
|
№ пути |
Расположение вагонов |
|
|
1 |
|
|
|
2 |
9 13 6 9 2—8 1 5 12 1 |
|
|
3 |
14 4 10 10—3 3 |
|
|
4 |
7 15 |
|
|
5 |
11 11 |
|
|
2-я повторная сортировка со 2-го пути (см. табл. 2.7) |
|
|
Таблица 2.7 |
|
|
№ пути |
Расположение вагонов |
|
|
1 |
|
|
|
2 |
|
|
|
3 |
14 4 10 10—3 3—9 13 9 2 8 1 12 1 |
|
|
4 |
7 5— 6 5 |
|
|
5 |
11 11— |
|
|
51
3-я повторная сортировка с 3-го пути (см. табл. 2.8)
|
Таблица 2.8 |
|
|
№ пути |
Расположение вагонов |
|
|
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
7 15—6 5—14 4 3 3 13 2 1 12 1 |
|
|
5 |
11 11—10 10 9 9 8 |
|
|
4-я повторная сортировка с 4-го пути (см. табл. 2.9) |
|
|
Таблица 2.9 |
|
|
№ пути |
Расположение вагонов |
|
|
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
15 14 13 12 |
|
|
5 |
11 11 — 10 10 9 9 8 — 7 6 5 4 3 3 2 1 1 |
|
|
Перестановка групп с 5-го пути на 4-й |
|
|
|
1 путь |
15 14 13 12 11 11 10 10 9 9 8 7 6 5 4 3 3 2 1 1 |
|
|
В настоящее время новая технология ускоренного формирования многогруп-
пных составов разрабатывается на базе ПЭВМ.
Рис. 2.12. Вывод на экран монитора сведений о вагонах и станциях их назначений
52
Программный комплекс по расчету оптимальной последовательности маневровых операций, называемый «Электронным составителем», включается в АРМ маневрового диспетчера (дежурного по горке) и в единый контур с АСУ станции.
По окончании накопления вагонов на состав сборного поезда начинается расчет сортировочного листка на формирование состава. Для этого на экран монитора выводятся сведения о вагонах и станциях их назначения (рис. 2.12).
После выбора нужного пути из перечня всех сортировочных путей парка в АРМе маневрового диспетчера автоматически формируется и направляется по каналу связи в АСУ станции запрос на передачу накопления вагонов на выбранном пути.
Из АСУ станции маневровому диспетчеру передаются сведения по всем накопленным вагонам на данном пути в объеме натурного листа. Эти сведения отображаются на экране монитора (рис. 2.13).
Маневровый диспетчер выбирает номера путей сортировочного парка, кото-
рые будут использоваться при сортировке вагонов, указывает их фактическую занятость, выбирает станции назначения для порожних вагонов, путь отсева «чужих» вагонов и т. д.
После расчета оптимального варианта выполнения маневровых рейсов и расчета сортировочного листка визуально на экране монитора или по распечатке диспетчер анализирует реальность выполнения намеченных маневровых операций. В необходимых случаях расчет корректируется.
По окончании порейсного отражения сведений о сортировке и подборке ваго-
нов в выходном документе приводится сформированный состав с указанием но-
мера пути, на котором завершено формирование состава, последовательности маневровых операций, номеров вагонов, наименования и кода станций, грузового клиента, массы сформированного состава, условной длины и числа вагонов.
Рис. 2.13. Вывод на экран сведений о грузополучателях по каждой станции назначения
53
