Поездам, следующим с севера на юг и с востока на запад, присваиваются нечетные номера, а обратно — четные.
В графиках движения 2001—2002 гг. принята следующая нумерация грузовых поездов:
сквозные ускоренные |
1001—1598 |
сквозные |
2001—2998 |
участковые |
3001—3398 |
сборные (сборные удлиненные, участково-сборные) |
3401—3498 |
вывозные |
3501—3598 |
передаточные |
3601—3698 |
диспетчерские локомотивы |
3801—3898 |
локомотивы-толкачи |
4001—4098 |
резервные локомотивы |
4301—4398 |
хозяйственные |
5001—5398 |
снегоочистители |
7001—7098 |
восстановительные и пожарные поезда |
8001—8098 |
Кроме номера поезду присваивается индекс, который заносится в натурный лист. Он состоит из 10 знаков (первые четыре цифры — код станции формирования, последние четыре — код станции расформирования, средние две — порядковый номер сформированного состава; отсчет ведется от 01 до 99, далее начинается опять с 01). На станциях с машинной обработкой натурных листов индекс поезда одиннадцатизначный. Индекс поезда сохраняется на всем пути следования до станции расформирования.
1.3. Принцип построения системы оперативного управления перевозочным процессом на железных дорогах России
Вводимая система управления перевозками строится на основе трехуровневой вертикали в цепочке: сеть — дорога — линейный район.
Управление перевозочным процессом реализуется в рамках следующих территориальных объединений:
сеть железных дорог РФ — сетевой центр управления перевозками (ЦУП);
железная дорога — единый центр диспетчерского управления (ЕЦДУ) в границах существующих дорог с переходами в перспективе при соответствующем укрупнении железных дорог к региональным центрам управления.
Деление сети на регионы будет осуществляется по технологическому принци-
пу с включением в регион полигонов, в пределах которых 70—80 % перевозок грузов завершает свой цикл. В регион войдут укрупненные участки, гарантийные участки пунктов технического обслуживания (ПТО), участки работы локомотивов и локомотивных бригад;
18
опорный центр управления (ОЦ) эксплуатационной работой линейных районов по развозу и сборке местных вагонов, организации погрузки и выгрузки грузов, распределению и использованию маневровых локомотивов, оформлению перевозочных документов на вагоны, поезда и все информационное обеспечение.

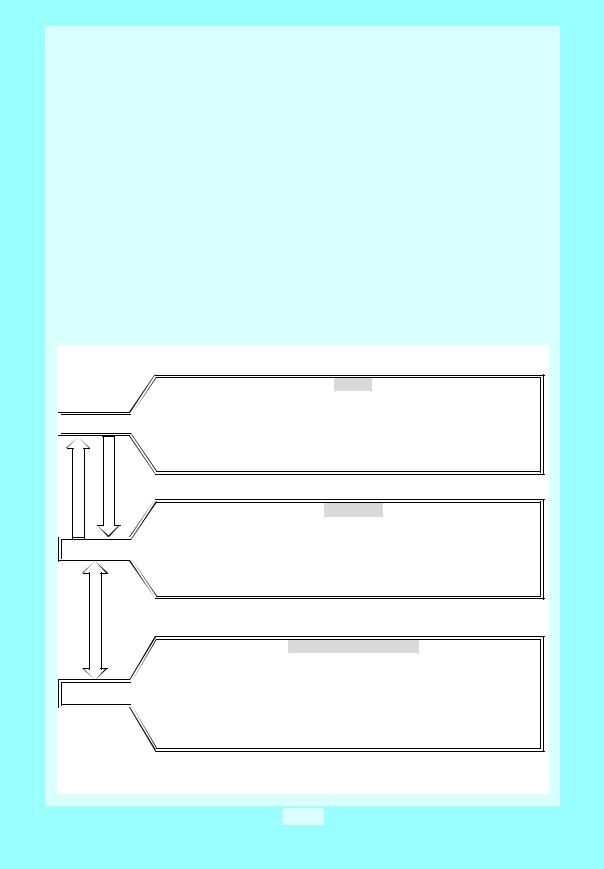

Сеть центров управления перевозками представлена на рис. 1.1.
Центральным органом оперативно-диспетчерского управления в общей автоматизированной системе является центр управления перевозками МПС России (ЦУП МПС России).
ЦУП МПС России — организационно-технологическая структура в Департаменте перевозок МПС России.
ЦУП работает в оперативном режиме и обеспечивает управление перево-
зочным процессом в пределах сети железных дорог. Он управляет грузопотоками и вагонопотоками от пунктов зарождения до пунктов погашения их, осуществляет связь с представительствами других видов транспорта, крупными клиентами, портами, пограничными станциями, операторскими компаниями, с зарубежными потребителями транспортных услуг, транспортным отделом Правительства Россий-
ЦУП МПС
ЕЦДУ
ОЦ
СЕТЬ
Планирование и организация перевозки массовых грузов. Планирование и организация управления погрузочными ресурсами. Организация управления вагоно- и поездопотоками. Планирование и организация управления тяговыми ресурсами
ДОРОГА
Оперативное и текущее планирование поездной и грузовой работы. Планирование и организация управления погрузочными ресурсами в пределах дороги.
Обеспечение выполнения сетевых регулировочных заданий и планомерного прикрепления вагонов к заявкам отправителей. Управление тяговыми ресурсами
ЛИНЕЙНЫЙ РАЙОН
Отправление поездов в соответствии с графиком и планом формирования.
Выполнение указаний ЦУПа и ЕЦДУ по оперативным заданиям. Переработка транзитного вагонопотока, смена локомотивов, бригад, осмотр транзитных поездов в соответствии с единой сквозной технологией.
Передача грузов между государствами и другими видами транспорта
Рис. 1.1. Схема сети центров управления перевозками
19
ской Федерации, с другими департаментами МПС, Центром фирменного транспортного обслуживания (ЦФТО) и т.д.
Вдиспетчерский аппарат ЦУПа входят главный диспетчер МПС России (ЦДГПС), в функции которого включено оперативное планирование и обеспечение перевозок на сети, диспетчеры по направлениям и диспетчер-вагонораспреде- литель, занимающийся обеспечением перевозок вагонами по заявкам ЦФТО, регулированием порожних вагонов, вопросами прогнозирования выгрузки, анализом использования вагонного парка.
Контроль за работой припортовых станций, продвижением поездов назначением в порты с учетом прибытия судов, взаимодействием с таможенными и пограничными органами осуществляет диспетчер по работе с речным и морскими портами.
Кроме того, в составе ЦУПа есть диспетчеры локомотивные, пассажирские, по грузовой работе и по другим хозяйствам технического обеспечения.
Для организации и контроля за перевозками особо важных грузов в состав диспетчерского аппарата включены диспетчеры по перевозке продовольственных грузов, зерна, нефтехимических, строительных и лесных, рудно-металлургиче- ских грузов и т.д.
На ЕЦДУ возлагаются функции управления перевозочным процессом в пре-
делах дороги. Он осуществляет оперативное и текущее планирование перевозок с экономической оценкой вариантов решений, организует поездную работу, обеспечивает распределение вагонов по заявкам грузоотправителей, выполнение регулировочных заданий по сдаче порожних вагонов и содержанию вагонных парков, управление локомотивными парками и бригадами и т.д.
Всоставе диспетчерского аппарата ЕЦДУ работают старший диспетчер (руководитель смены), диспетчеры по районам управления дороги, по перевозкам выделенных грузов, планированию «окон» в графике движения и отраслевым хозяйствам (вагонному, путевому, электроснабжения, автоматики, телемеханики и связи и т.д.).
Структурная схема единого центра управления перевозками представлена на рис. 1.2.
Опорный центр управления перевозками (ОЦ) является подразделением в единой организационно-технологической системе управления (ЦУП — ЕЦДУ — ОЦ).
ОЦ входит в ЕЦДУ в качестве структурного подразделения и осуществляет оперативное руководство работой линейного района.
ОЦ объединены по территориальному принципу и принципу завершенности технологического цикла организации местной работы.
Всостав ОЦ могут входить сортировочная, участковая, грузовые и многочисленные промежуточные станции. Например, опорный центр Муром Горьковской железной дороги включает в себя 2 участковых, 2 грузовых и 24 промежуточных станций.
ВОЦ реализуются не только функции организации и управления перевозочным процессом (прежде всего местной работой), но и сами технологические опе-
20
ДЗ ДЗ тех. АСУ
Тех. отдел
НЗ по перевозкам
Д
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДИ |
|
|
ДЗ 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нач. ЕЦДУ |
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Зам. нач. |
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
О т д е л ы |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
опер. раб. |
локом. |
погрузка |
выгр. и порты |
планир. окон |
РУ 1 |
РУ 2 |
РУ 3 |
и т.д. |
|||||||||||||||||||||||
спец. перев. |
|
разраб. граф. |
|
план. - экспл. |
|
упр. перс. |
труда и з/п |
|
|
|
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ст. дисп. |
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(рук. см.) |
|
Д И С П Е Т Ч Е Р Ы
Отдел учета и анализа
рефр. гр. “окна” лок. уголь налив рудн. строит. лес удобр. спец. экспорт, импорт РУ 1 ДНЦ, ДНТ РУ 2 ДНЦ, ДНТ РУ 3 ДНЦ, ДНТ по отраслям ДЦФТО, Т, Л, Э, НИС и др.
Опорные центры, линейные предприятия

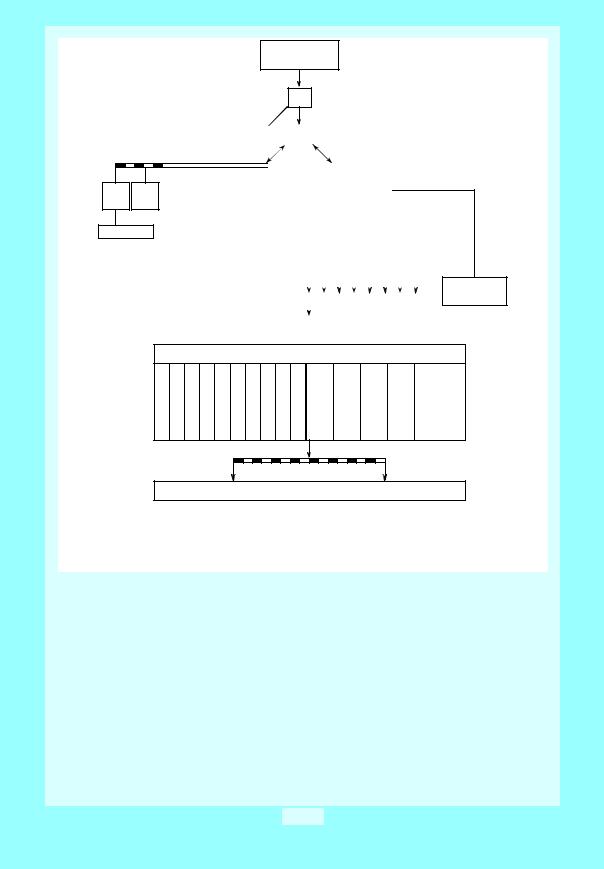

Рис. 1.2. Принципиальная структурная схема единого центра диспетчерского управления перевозками на дороге
рации этого процесса (прием груза к перевозке, погрузка, выгрузка, формирование поездов и т.д.).
Возглавляет работу опорного центра (ОЦ) начальник, который имеет заместителей по оперативной и грузовой работе.
Начальник ОЦ осуществляет руководство на основе единоначалия. Его права и обязанности определены Положением об опорном центре управления перевозками, утвержденным МПС России.
ОЦ имеет диспетчерский персонал, обеспечивающий оперативное руководство сменно-суточной работой района на основе единой технологии поездной и маневровой работы. Диспетчерский аппарат оперативно руководит также работой подразделений, непосредственно участвующих в перевозочном процессе (парков, сортировочных горок, локомотивных депо, ПТО, ПКО, дистанции пути и т.д.). Все подразделения должны быть оснащены соответствующими АРМами.
21
В своей деятельности ОЦ руководствуется законодательством Российской Федерации, указаниями, инструкциями и другими нормативными документами, актами ЦУПа, ЕЦДУ и Положением об опорном центре управления перевозками.
Единый технологический процесс работы опорного центра включает:технологические процессы работы станций;план формирования поездов всех категорий;
нормативный графикотправленияпоездов, обслуживающихместнуюработу;план-график местной работы линейного района;
нормативный график оборота маневровых, вывозных, передаточных и диспетчерских локомотивов;
календарный план погрузки и выгрузки грузов, согласованный с агентствами фирменного транспортного обслуживания.
ОЦ осуществляет взаимодействие с грузоотправителями и грузополучателями, обеспечивает заявки на перевозки грузов нужным подвижным составом, планирование и выполнение планов грузовой работы.
С предприятием пассажирского хозяйства ОЦ взаимодействует в части организацииподачи, уборки, ремонтаиэкипировки составовпассажирских поездов.
Примерные перспективные схемы регионов сети железных дорог России представлены на рис. 1.3.—1.9.
|
|
|
|
|
|
Мурманск |
|
|
|
|
|
|
|
|
|
|
|
|
|
Воркута |
|||
Кивиярви экс. |
|
|
|
|
|
|
|
|
Архангельск |
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Вяртсиля |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Светогорск |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сусоловка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Бусловская |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
Санкт-Петербург |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нарва |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Буй |
|
Котельнич I |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Галич |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(вкл.) |
Лянгасово |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дмитров |
|
(вкл.) |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|||
Печеры |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЯрославльГл. |
|
|
|||||
Псковские |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ярославль |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Пыталово |
|
|
|
|
|
|
|
|
|
|
|
|
Савелово |
|
|
(искл.) |
|
|
Управление из ЕЦДУ |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
(вкл.) |
|
|
|
|
Новки |
|
Горьковской ж. д. |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Поворово I |
|
|
|
|
(вкл.) |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
(вкл.) |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Посинь |
|
|
|
|
|
|
|
|
|
|
|
Бельково |
|
|
|
||||||||
|
|
|
|
|
|
Осуга |
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
Шаховская |
(искл.) |
|
|
|
|||||||||||
|
|
|
|
Невель (вкл.) |
(искл.) |
|
Москва |
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|

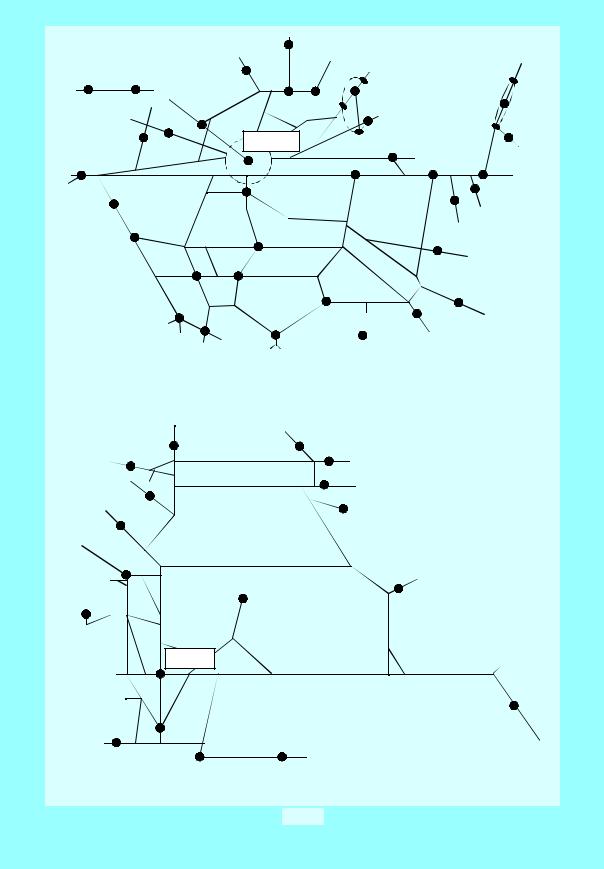

Рис. 1.3. Северо-Западный регион (примерная схема) |
|
22
|
|
|
|
|
Савелово |
Данилов |
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
||
|
|
|
|
|
(искл.) |
|
|
|
|
|
|
Калининград |
Черняховск |
|
|
|
|
|
Второво |
|
Златоуст |
|
|
|
|
|
|
Бельково |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Поварово 1 |
|
Александров |
(искл.) |
Владимир (искл.) |
Кропачево |
|
||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
Петрушки |
|
(искл.) |
|
|||
|
|
|
(искл.) |
|
(искл.) |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Белорецк |
||
|
|
|
|
|
|
|
|
Вековка (искл.) |
Дема |
||
|
Осуга |
|
|
|
|
|
|
(искл.) |
|||
|
|
|
|
Москва |
|
|
Тумская |
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
(искл.) |
Шаховская |
|
|
|
|
|
|
|||
|
|
|
|
|
|
Кустаревка (искл.) |
|
|
|||
Смоленск |
|
(искл.) |
|
|
|
Ряжск (искл.) |
Пенза |
Кинель |
|||
|
|
|
|
|
|
(искл.) |
|||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
Волово |
|
|
|
|
Чагра |
|
|
Рославль |
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Брянск |
|
|
|
|
|
|
|
Громово |
|
|
|
|
|
|
|
|
|
|
(вкл.) |
|
||
|
|
|
|
|
|
|
|
|
Благодатка (искл.) |
|
|
|
|
|
Курск |
|
Елец |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(вкл.) |
|
|
|
|
|
|
|
|
|
|
|
|
Касторная- |
|
Лиски |
|
Ильмень (искл.) |
|
||
|
|
|
|
Курская (искл.) |
|
|
|||||
|
|
|
|
|
|
|
|
|
|||
|
Готня |
|
Валуйки |
|
Лихая (искл.) |
Дуплятка (вкл.) |
|
||||
|
|
|
Белгород |
|
|
||||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Рис. 1.4. Центральный регион (примерная схема) |
|
|
|
|||||
|
|
|
Громово (искл.) |
|
Чагра (искл.) |
|
|
|
|
||
Благодатка (искл.) |
|
|
Новоперелюбская (вкл.) |
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Озинки |
|
|
|
|
Ильмень |
|
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
|
|
Александров Гай |
|
|
|
|
|
Дуплятка |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|||
|
(искл.) |
|
|
|
|
|
|
|
|
|
|
|
Лихая |
|
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
|
|
Аксарайская 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Элиста |
|
|
|
|
|
|
||
Успенская |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ростов |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Самур |
Кавказ |
|
Краснодар |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Кавказ |
|
Веселое |
|
|
|
|
|

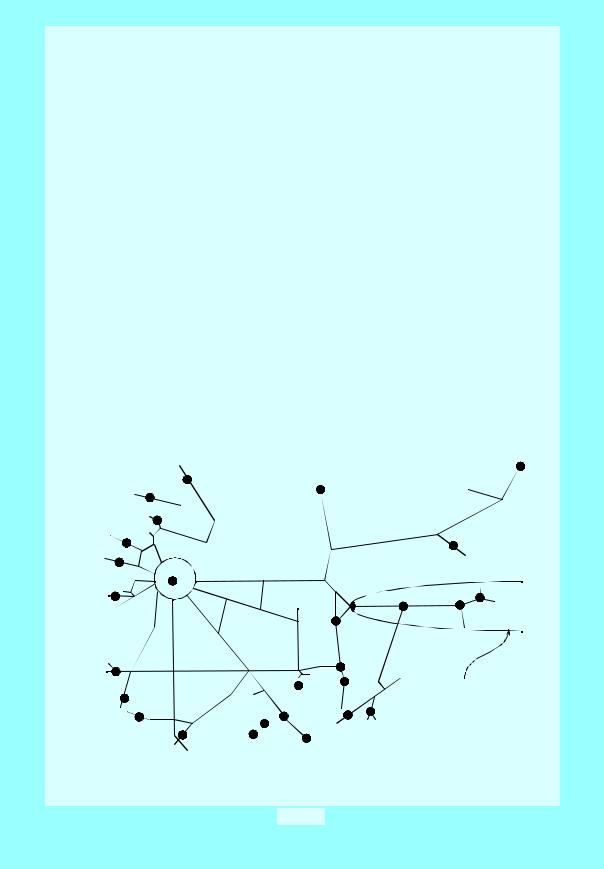

Рис. 1.5. Южный регион (примерная схема)
23
Сусоловка
(вкл.)
|
|
|
|
|
|
|
Лянгасово (искл.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Котельнич |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
(искл.) |
|
|
Свердловск |
|
|
|
|
|
|
||||||||
|
|
|
Новки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вагай (вкл.) |
||||||
|
|
|
(искл.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Владимир |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Курган (искл.) |
||||||||
(искл.) |
|
Управление из |
Кропачево |
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
ЕДЦУ в Самаре |
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
(вкл.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Вековка |
|
|
|
|
Златоуст |
|
|
|
|
|
|
|
|
||||||||||
|
|
|
Чишмы |
|
|
|
|
|
|
|
|
|
|||||||||||
(вкл.) |
|
|
|
|
Карламан |
Золотая Сопка |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
(искл.) |
|
(искл.) |
||||||||||||
|
|
|
|
|
|
|
|
|
Дема |
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Сызрань |
Кинель |
|
Белорецк |
|
|
|
|
|
|
|
|
||||
|
|
|
Кустаревка |
|
|
|
(искл.) |
|
|
|
|
Тобол |
|||||||||||
|
|
|
|
|
|
(искл.) |
|
|
|
(искл.) |
|
|
|
||||||||||
|
|
|
(искл.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пенза |
|
|
Новообразцовое |
|
|
|
|
|
|
|
|
|
|
|
Рудный клад |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
(искл.) |
|
|
(искл.) |
Новоперелюбская |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
|
|
|
Никель-Тау |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 1.6. Уральский регион (примерная схема)
(искл.) |
Омск |
Татарская |
Новосибирск |
Тайга |
Мариинск (вкл.) |
|
Вагай |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Курган |
|
|
|
|
Ачинск Иланская |
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
|
|
Иртышское
Карасук
Кулунда |
Барнаул |
Артышта Аскиз (искл.) |
|
|
|
||
|
|
|
|
|
|
Междуреченск Бискамжа |
Абакан |
Локоть
Управление из ЕДЦУ Красноярской ж. д.
Рис. 1.7. Западно-Сибирский регион (примерная схема)
24
|
Управление из ЕДЦУ |
|
|
|
|
|
|
Тайга |
в Новосибирске |
|
|
Хани (искл.) |
|||
|
|
|
|||||
Мариинск (искл.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Ачинск |
|
|
|
|
|
|
|
Иланская |
|
|
|
|
|
|
|
Тайшет |
|
|
|
|
|
|
Аскиз |
Абакан |
|
|
Ерофей Павлович |
|||
(вкл.) |
Тигей |
|
Иркутск |
Карымская (вкл.) |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|||
Бискамжа |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Междуреченск |
Управление из ЕДЦУ |
|
|
Управление из ЕДЦУ |
|||
|
в Красноярске |
|
|
Забайкальской ж. д. |
Рис. 1.8. Восточно-Сибирский регион (примерная схема)
|
|
|
|
|
|
|
|
|
Сахалин |
|
|
|
Хани (вкл.) |
Новый Ургал |
Комсомольск- |
Ванино |
|
|
|||
|
|
на-Амуре |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Лепча |
Тында |
|
|
|
|
|
|
|
|
|
Ерофей |
|
|
|
|
|
|
|
|
|
|
Павлович |
|
|
|
|
|
|
|
|
|
|
(искл.) |
|
|
|
|
Хабаровск |
Владивосток |
||
|
|
Бамовская |
Известковая |
|
|
|
||||
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
Карымская |
|
|
|
Волочаевка |
|
|
Управление из ЕДЦУ Забайкальской ж. д.
Рис. 1.9. Дальневосточный регион (примерная схема)
25
