Общий случай сложного сопротивления
В качестве примера рассмотрим брус прямоугольного поперечного сечения, нагруженный внешними изгибающими моментами M2, M3, крутящим моментом M1 и силой P, создающими в произвольном поперечном сечении, отстоящим на расстояние x от правого конца бруса, изгибающие моменты My и Mz, крутящий момент Mx и продольную силу N=P (рисунок 10.13). Поперечные силы обычно бывают велики только в коротком брусе, а поэтому в большинстве остальных случаев влиянием касательных напряжений от поперечных сил можно пренебречь. Эпюры нормальных и касательных напряжений в данном сечении (рисунок 10.14, 10.15) показывают, что в отличие от круглого сечения наибольшие нормальные напряжения и наибольшие касательные напряжения не совпадают в одной и той же точке.

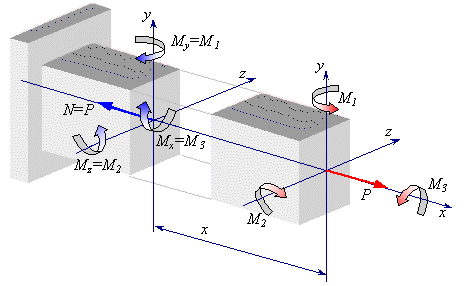

Рисунок 10.13.

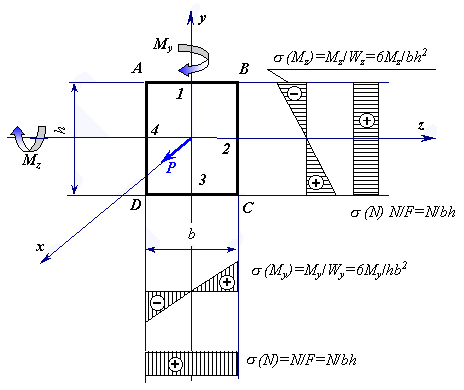

Рисунок 10.14.
Рисунок 10.15.
Следовательно, для выявления самой опасной точки в сечении необходимо сопоставить эквивалентные напряжения в нескольких опасных точках. Обычно достаточным является рассмотрение трех точек сечения: одной угловой точки, в которой нормальные напряжения суммируются с одним знаком (точка C), одной точки посредине длинной стороны прямоугольника (точка 4) и одной точки посредине короткой стороны прямоугольника (точка 3). Напряжения в этих точках представлены в таблице 10.1.
Таблица 10.1.
Точки |
|
|
|
или |
A |
- |
- |
+ |
0 |
B |
- |
+ |
+ |
0 |
C |
+ |
+ |
+ |
0 |
D |
+ |
- |
+ |
0 |
1 |
- |
0 |
+ |
|
2 |
0 |
+ |
+ |
|
3 |
+ |
0 |
+ |
|
4 |
0 |
- |
+ |
|
Условие прочности для точки C записывается как для случая линейного напряженного состояния
. |
(10.27) |
Элемент, выделенный в окрестности точек 3, 4 находится в условиях плоского напряженного состояния (см. таблица 10.1) и, следовательно, главные напряжения могут быть вычислены по формуле (10.21).
Для вычисления эквивалентных напряжений в точках 3, 4 подставим значения нормальных и касательных напряжений в формулы (10.22), (10.24), (10.26). Тогда получим значения эквивалентных напряжений по соответствующим теориям прочности:
|
(10.28) |
для точки 3,
|
(10.29) |
для точки 4.
Таким образом, наиболее опасная точка определяется только в результате вычисления эквивалентных напряжений во всех трех точках, причем в каждом случае положение наиболее опасной точки зависит от конкретного соотношения величин моментов.
Напряжения при изгибе с кручением бруса прямоугольного сечения легко определить путем исключения нормальных напряжений от растяжения или сжатия N/F из уравнений (10.27)-(10.29).
Положение опасной точки и напряжений в общем случае сложного сопротивления (то есть при наличии двух изгибающих моментов, крутящего момента и продольной силы) для бруса круглого поперечного сечения определяются, как это описано в разделе Изгиб с кручением, по формулам (10.22), (10.24), (10.26), с той лишь разницей, что в уравнение (10.19) для σmax добавляется напряжения от растяжения или сжатия:
. |
(10.30) |
