Создание эскиза

СОЗДАНИЕ ЭСКИЗА

Команда “Эскиз” позволяет создавать чертёж аналогично большинству широко известных CADсистем, используя стандартный набор функций создания различных примитивов: дуг, окружностей, отрезков. Функции эскизирования, включающие механизмы объектных привязок и динамических подсказок, существенно упрощают и ускоряют процесс создания непараметрического чертежа. Такие чертежи не обладают преимуществами параметрических чертежей по эффективному изменению параметров (размеров). Однако ввод таких чертежей в ряде случаев происходит более быстро и может дать определенный выигрыш в тех случаях, когда не требуется существенная последующая модификация.

Создание эскиза

Для создания эскиза используется команда “SK: Создать эскиз”. Вызов команды осуществляется одним из следующих способов

После вызова команды в автоменю появляются опции, позволяющие создавать различные элементы эскиза, их описание будет представлено ниже. Также появляется панель управления объектными привязками. По умолчанию системой предусмотрено, появление данной панели каждый раз при вызове команды.

“Настройка|Настройка…” или, нажав в области любой панели и выбрав соответствующий пункт из списка “Панели”.

Еще один способ вызова данной панели осуществляется в самой команде, для этого нужно указать

курсором в любую панель и вызвать меню по , из списка “Панели” нужно выбрать соответствующую панель, причем в других командах эта панель в меню не появляется.

Кнопки данной панели предназначены для осуществления всевозможных привязок элементов эскиза. По умолчанию, при вызове команды, все режимы привязок установлены. Вы можете самостоятельно устанавливать и отключать режимы привязок, выбрав необходимую пиктограмму данной панели с

помощью . Отключить или подключить все режимы привязок одновременно можно с помощью

кнопки - “Включить/Выключить объектную привязку”. Объектные привязки также можно настроить в команде “SO: Задать установки системы”, закладка “Эскиз”.

При построении отрезков, дуг и окружностей эскиза координаты точек можно задавать простым

нажатием в поле чертежа. Для точного задания координат узлов в команде используется немодальный диалог “Свойства”.

223

Двухмерное проектирование

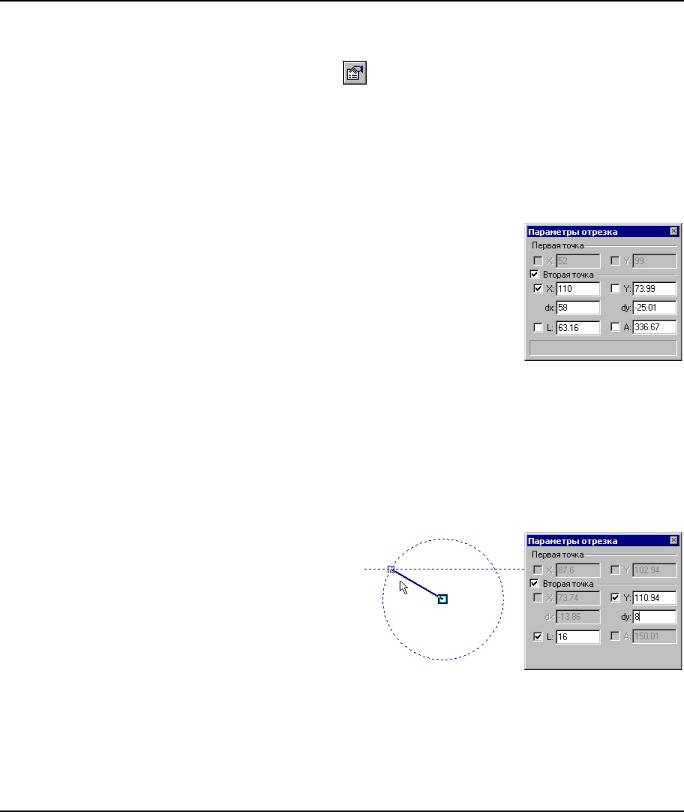

Использование немодального диалога «Свойства»

Окно данного диалога появляется на экране автоматически при вызове команды. Видимостью окна

помощью команды “Настройка|Окна|Свойства”. Также окно диалога можно вызвать, нажав на любой из инструментальных панелей и выбрав соответствующий пункт в появившемся контекстном меню. При выходе из команды окно автоматически убирается с экрана. Исключением являются случаи, когда окно диалога размещено по границе главного окна системы или открыто до вызова команды создания эскиза. В этих случаях окно остаётся на экране даже после выхода из команды.

Заголовок и содержимое окна зависят от активной на данный момент опции команды. В нём могут выводиться абсолютные, относительные, полярные координаты создаваемых элементов или их

параметры. Изменять значения этих параметров можно, непосредственно вводя требуемое значение с клавиатуры. Текущее поле для ввода значений можно устанавливать, указав на него

курсором и нажав , или при помощи клавиатуры: <X> - установить координату X, <Q> - установить смещение по оси X, <Y> - установить координату Y, <W> - установить смещение по оси Y, <L> - установить длину элемента (в полярных координатах), <R> - установить радиус окружности, <A> - установить угол элемента в полярных координатах.

При вводе значения в окне диалога автоматически устанавливается флажок, соответствующий данному параметру или координате. Установка флажка запрещает изменение соответствующей координаты или параметра создаваемого элемента при перемещении курсора в поле чертежа.

Для создания точки после ввода координат достаточно нажать [Enter] или в поле чертежа.

Использование диалога “Свойства” позволяет расширить возможности по точному заданию положения узлов эскиза. При создании элементов можно использовать как декартовы и полярные координаты, так и их сочетания. Тем самым можно задавать различные варианты расположения точек.

Например, при задании второй точки отрезка можно ввести значение смещения и длину радиус-вектора. При этом на чертеже появятся вспомогательные элементы: окружность с центром в начале отрезка и заданным радиусом и горизонтальная прямая, отстоящая от первой точки отрезка на расстояние, равное заданному смещению по оси Y. Точки пересечения окружности и прямой определяют возможные

варианты расположения второй точки отрезка при заданных параметрах. На чертеже это отражается в виде свободного узла, перемещающегося при движении мыши из одной точки пересечения

окружности и прямой в другую. Выбрав нужную точку и нажав , можно закончить создание отрезка.

224

Создание эскиза

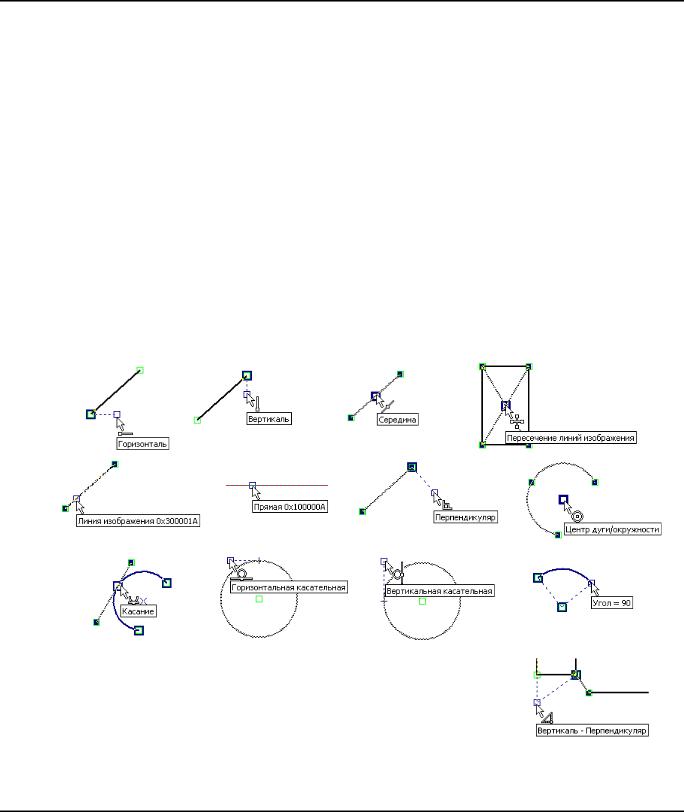

Объектные привязки

Вы можете воспользоваться следующими объектными привязками:

-попадание курсора на горизонталь или вертикаль по отношению к точке другого элемента или первой точке создаваемого отрезка – пиктограмма ;

-привязка к середине линии изображения – ;

-привязка к пересечению линий изображения – ;

-принадлежность линии изображения и линии построения – , ;

-автоматическое определение перпендикуляра к линии – ;

-привязка к центру дуги или окружности – ;

-автоматическое определение касания к дуге или окружности – ;

-вертикальное/горизонтальное касание к окружности – ;

-привязка к углам – 90°, 180°, 270°.

Система автоматически отслеживает совпадение двух объектных привязок, например вертикаль – горизонталь, перпендикуляр – горизонталь и т.д.

Любая односторонняя привязка может быть зафиксирована с помощью функциональной клавиши

<Shift> или <Пробел>.

225

Двухмерное проектирование

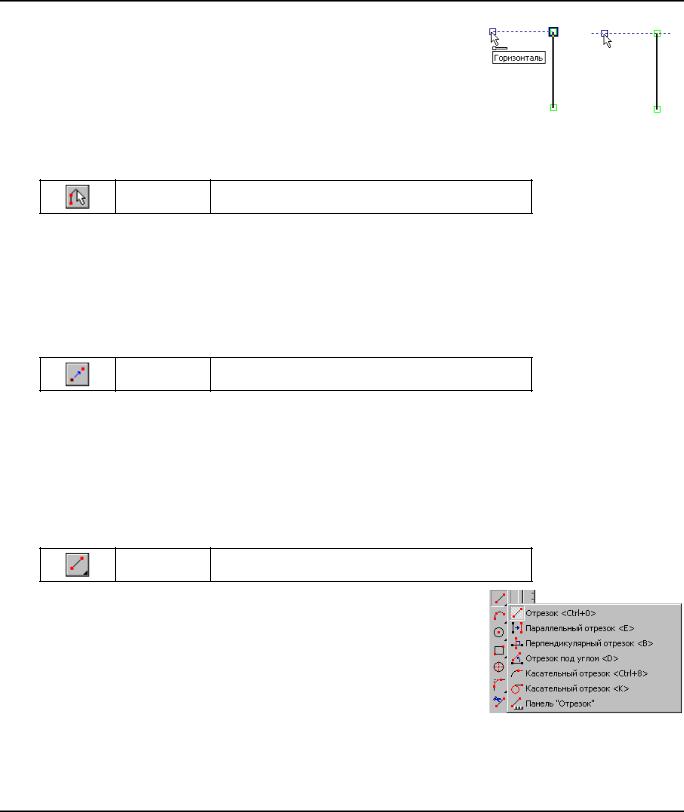

Например: зафиксируем горизонтальную привязку к одному из узлов отрезка. Для этого установите горизонтальную связь с этим узлом и нажмите клавишу <Shift> или <Пробел>. Тогда через узел, к которому осуществляется привязка, будет проходить вспомогательная горизонтальная прямая, вдоль которой будет перемещаться курсор в виде свободного узла.

Непрерывный ввод линий

Непрерывный ввод элементов эскиза обеспечивается опцией:

<X> Непрерывный ввод линий

В этом случае конечная точка последнего созданного элемента (отрезка, дуги) будет являться началом следующего.

Данный режим не оказывает воздействия на создание замкнутых элементов (окружность, прямоугольник, многоугольник).

Использование смещения от узла

При создании элементов эскиза положение любой точки создаваемого элемента может быть задано относительно другой точки. Для этого используется опция:

<Z> Смещение

Опция может вызываться в «прозрачном» режиме на любой стадии создания элементов эскиза. После обращения к ней необходимо выбрать точку, относительно которой будет производиться смещение. Затем задается само смещение в относительных или полярных координатах. Указать исходную точку и смещение можно с помощью курсора и/или немодального диалога “Свойства”. Затем система возвращается к созданию элемента с выбранной в результате смещения точкой.

Построение отрезков

Вызов команды всегда обеспечивает состояние системы готовое к вводу отрезков, о чем свидетельствует нажатая в автоменю пиктограмма:

<Ctrl+0> Отрезок

Наличие у пиктограммы черного треугольника в нижнем правом углу, говорит о том, что эта пиктограмма содержит несколько возможных действий. Если при выборе такой пиктограммы

немного дольше, чем обычно, удерживать , то откроется меню с новыми возможностями.

С помощью последней пиктограммы () можно вызвать панель “Эскиз (отрезок)”, набор пиктограмм которой дублирует опции в выпадающем меню.

Для создания простого отрезка (опция ) нужно задать две точки. Точки можно задать произвольно, указав курсором в поле чертежа и нажав или указав точные координаты (смещения)

226

Создание эскиза

в окне диалога “Свойства”. Используя опцию <Z> (), можно задавать координаты точек отрезка относительно выбранной точки или узла чертежа.

При создании точек с помощью в качестве точек отрезка можно выбрать и существующие узлы.

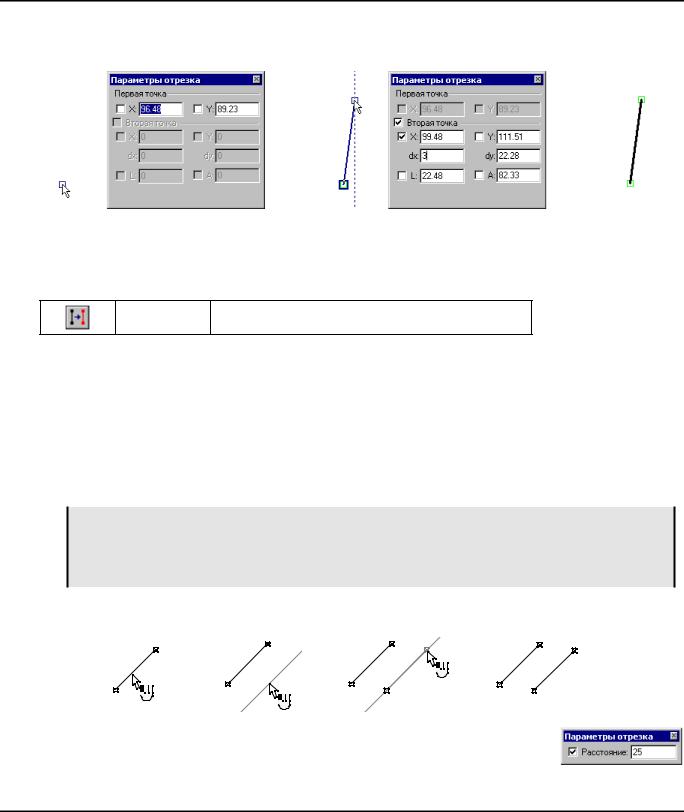

Параллельный отрезок

Чтобы создать параллельный отрезок, нужно выбрать опцию:

<E> Параллельный отрезок

В этом случае с помощью курсора нужно выбрать отрезок, относительно которого необходимо построить параллельный. На экране появится динамически перемещаемая прямая, параллельная выбранному отрезку. Если установлен режим непрерывного ввода линий, то эта прямая будет

параллельна последнему введенному отрезку. В этом случае отказаться от выбора можно, нажав .

После выбора исходного отрезка необходимо указать расстояние от него до создаваемого отрезка и длину создаваемого отрезка.

Отрезок можно построить произвольно. Для этого нужно переместить курсор на необходимое

расстояние и нажать , динамически перемещаемая прямая зафиксируется, а в точке указания курсора создастся первый узел создаваемого отрезка.

Следует отметить, что при создании параллельного отрезка первый узел создается произвольно. Для более точного расположения узла рекомендуется пользоваться привязками, выбрать уже существующий узел или построить узел со смещением

относительно существующего узла с помощью опции <Z> ().

Для того, чтобы зафиксировать второй узел параллельного отрезка, нужно переместить курсор вместе с динамически передвигающимся узлом вдоль зафиксированной прямой и нажать .

Положение прямой можно задать расстоянием, для этого в окне диалога “Свойства” вводится численное значение расстояния. Следует учесть, что положение курсора относительно базовой прямой всегда определяет положительное значение расстояния. Если в параметрах задать

227

Двухмерное проектирование

отрицательное значение расстояния, то создаваемая прямая расположится с противоположной стороны от курсора по отношению к исходному отрезку. Тоже относится и к длине создаваемого отрезка, которую после выбора первого узла также можно задать в диалоге “Свойства”.

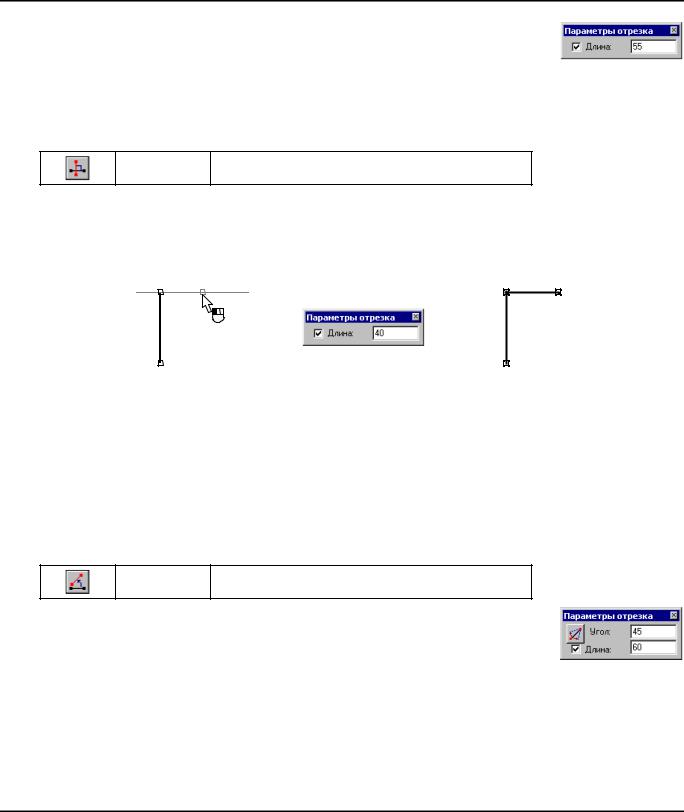

Перпендикулярный отрезок

Перпендикулярный отрезок можно создать с помощью опции:

<B> Перпендикулярный отрезок

Если установлен режим непрерывного ввода линий, то после выбора этой опции на экране появится бесконечная прямая, перпендикулярная последнему введенному отрезку и проходящая через его крайний узел. Именно этот узел будет являться началом создаваемого отрезка. В этом случае достаточно при помощи курсора переместить динамически движущийся узел вдоль прямой и

зафиксировать его положение с помощью или диалога “Свойства”.

Если необходимо построить перпендикуляр к другому отрезку или к этому же, но не проходящий через последний узел, то от выбора, сделанного системой в режиме непрерывного ввода линий,

можно отказаться с помощью . Одно нажатие отменит выбор начальной точки создаваемого

отрезка. Второе нажатие отменит выбор исходного отрезка и позволит самостоятельно выбрать необходимый отрезок. Дальнейший порядок построения в этом случае аналогичен созданию параллельного отрезка (см. выше).

Отрезок под углом

Для того чтобы создать отрезок под заданным углом к другому отрезку нужно воспользоваться опцией

<D> Отрезок под углом

Данный отрезок строится аналогично перпендикулярному, с той лишь разницей, что в немодальном диалоге “Свойства” можно задать необходимый угол.

Пиктограмма в окне немодального диалога позволит быстро изменить заданный угол на дополнительный до 1800.

Отрезок, касательный к дуге и проходящий через ее крайнюю точку

Эта возможность осуществляется с помощью опции

228
