Из прямоугольного треугольника adPc определяем
Но 2cos sin = sin2, следовательно
Таким образом, высота зуба эвольвентного колеса до постоянной хорды равна:
=ra – r – 0,25m(0,5 + 2xtg)sin2, или
= . (8.34)
Длина общей нормали (размер под скобу)
Общая нормаль – это нормаль к нескольким эвольвентам одной и той же основной окружности. Этот размер измеряется скобой и контролирует шаги на нарезаемом колесе.
Изобразим несколько зубьев эвольвентного колеса, охватываемых скобой, например три зуба – рисунок 8.22.
Рисунок 8.22 – Длина общей нормали
В точке С проведем касательную к основной окружности, которая по свойству эвольвенты будет нормалью к эвольвентам в точках А и В. Отрезок АВ и есть длина общей нормали W, измеряемая скобой, губки которой располагаются по касательной к охватываемым эвольвентам.
В соответствии со свойствами эвольвенты расстояния по нормали между двумя эвольвентами одной основной окружности всюду одинаковы и равны расстоянию между началами этих эвольвент по дуге основной окружности. Поэтому не обязательно, чтобы скоба строго фиксировалась в определенном положении, важно чтобы ее губки касались эвольвентных профилей зубьев.
Обозначим точки начала эвольвент на основной окружности А0 и В0.
В соответствии с изложенным выше свойством эвольвенты
W = AB = A0B0.
Обозначим число впадин, охватываемое скобой, индексом n. Из рисунка 8.22 видно, что число впадин, охватываемое скобой, совпадает с числом шагов, охватываемых зубьев колеса. Таким образом, длина дуги А0В0 по основной окружности, как видно из рисунка, равна:
A0B0 = Pbn + Sb .
Следовательно, длина общей нормали
W = Pbn + Sb . (8.35)
Определим, чему равен шаг зубьев эвольвентного колеса по основной окружности.
По свойству эвольвенты ; но , т.е. ,
Следовательно, и , или (8.36)
Определим число впадин n, (оно же – число шагов), охватываемое скобой. Это число определяется из условия, чтобы точки касания губок скобы с зубьями находились вблизи делительной окружности. Тогда при измерении W гарантировано касание скобы с эвольвентными участками зубьев.
Если скоба касается эвольвент в точках, расположенных на делительной окружности, то угол, охватываемый скобой, равен 2 (рисунок 8.22), где - угол давления на делительной окружности, равный профильному углу рейки, то есть = 200. Если учесть, что угол, соответствующий одному шагу, равен , то число шагов, расположенных в пределах угла 2, то есть охватываемых скобой, будет равно:
(8.37)
Если получается дробное число, то нужно принимать n, равное целой части дроби.
Виды зацеплений. Плотное зацепление.
Уравнение плотного зацепления
Эвольвентное зацепление характеризуется коэффициентами смещения каждого из колес – х1 и х2 , а также суммарным коэффициентом смещения, который равен алгебраической сумме коэффициентов смещения х1 и х2:
х = х1 + х2 .
В зависимости от х1 , х2 и х различают три вида зацеплений прямозубых эвольвентных колес:
Нулевое зацепление (некорригированное). Это зацепление, в котором
х1 = 0, х2 = 0, х = х1 + х2 = 0.
Равносмещенное зацепление (зацепление с высотной коррекцией).
Это зацепление, в котором
х1 > 0, x2 < 0, x = x1 + x2 =0, то есть x1 = -x2
Неравносмещенное зацепление (зацепление с угловой коррекцией).
Это зацепление, в котором х 0.
В этом зацеплении возможны различны варианты значений х1 и х2:
х1 0, х2 = 0;
х1 > 0, x2 < 0, причем х1 -х2;
х1 > 0, x2 > 0.
Наиболее распространенным является вариант, когда х1 > 0, x2 > 0,
следовательно и х 0.
Правильное эвольвентное зацепление теоретически должно быть плотным.

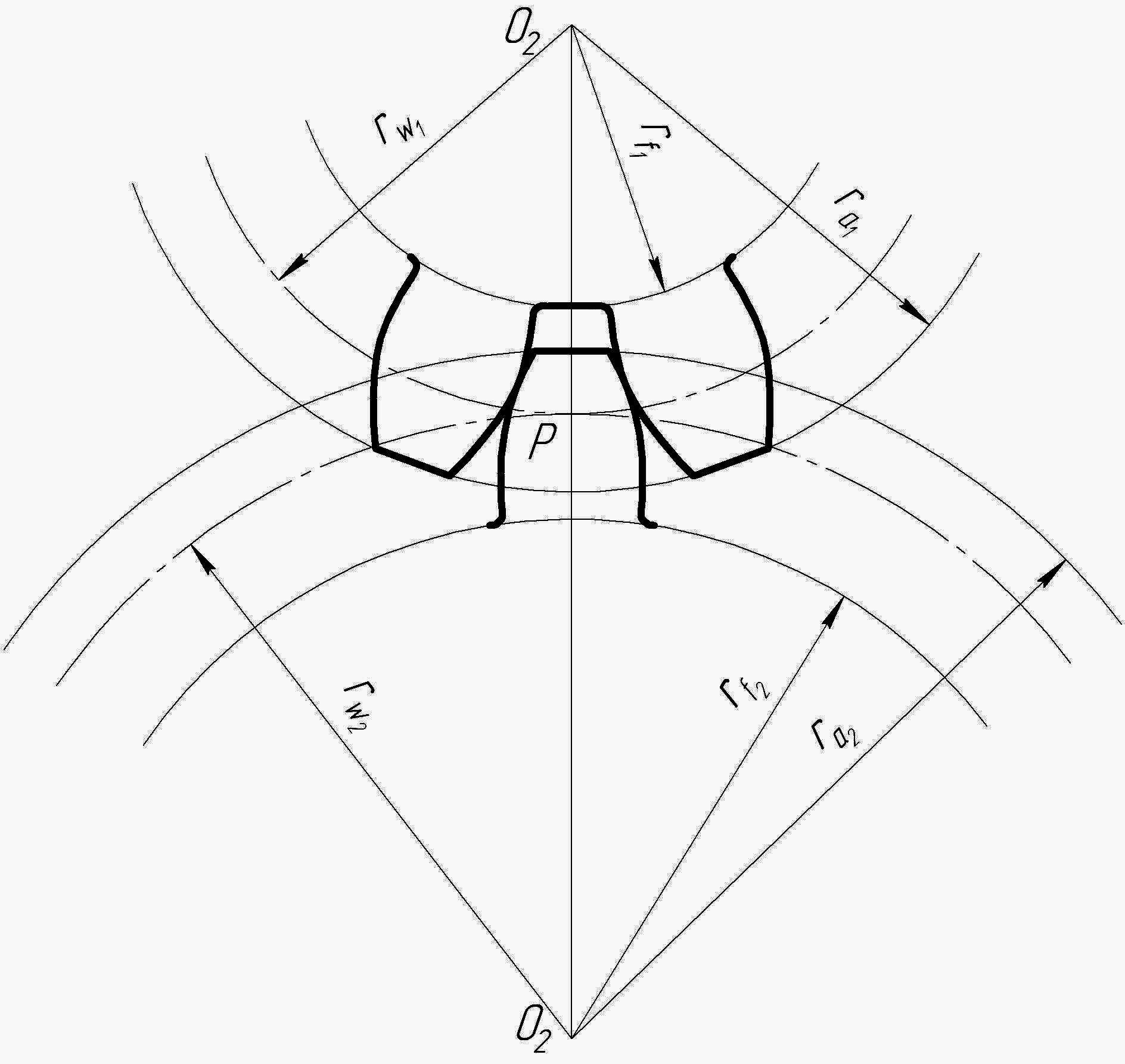

Плотным называется такое зацепление, в котором зуб одного колеса плотно расположен во впадине второго колеса, соприкасаясь с его двумя зубьями, т. е. это зацепление без бокового зазора – рисунок 8.23.
Рисунок 8.23. – Плотное эвольвентное зацепление
Практически небольшой боковой зазор должен быть предусмотрен по следующим причинам:
для проникновения смазки между зубьями;
для возможности температурного расширения зубьев от их нагревания во время работы передачи;
для возможности сборки зубчатого зацепления и предотвращения заклинивания зубьев в случае неточно выполненного межосевого расстояния.
Поэтому при изготовлении каждого зубчатого колеса предусматриваются обязательные допуски на контролируемые размеры, обеспечивающие гарантированный боковой зазор. Нормальные же размеры и параметры зацепления определяются из условия плотного зацепления.
Шаг по начальной окружности любого колеса равен сумме толщины зуба и ширины впадины:
w = Sw1+ ew1 или
w = Sw2+ ew2
Зацепление плотное, если толщина зуба по начальной окружности одного колеса равна ширине впадины по начальной окружности другого колеса, т.е. если
Sw1 = ew2 и ew1 = Sw2 , тогда
w = Sw1+ Sw2 . (8.38)
Это условие плотного зацепления: шаг по начальной окружности равен сумме толщин зубьев колес по начальным окружностям.
Найдем шаг по начальной окружности через длину начальной окружности и количество зубьев первого колеса.
Толщины зубьев колес по начальным окружностям равны (см. 8.8 ):
Подставим полученные значения в формулу (8.38):
Умножим левую и правую части уравнения на выражение :
Так как то получаем:
= 0,5 + 2x1tg + z1in - z1inw + 0,5 + 2x2tg + z2in - z2inw , или
(z1 + z2) inw = 2(x1 + x2)tg + (z1 + z2)in.
Из полученного уравнения определим inw , разделив левую и правую части на
z1 + z2 = z :
(8.39)
Это основное уравнение плотного зацепления, которое характеризует параметры всех видов зацеплений. Так как tg = tg200 и in = 0,014904 – величины постоянные, то из уравнения (8.39) видно , что угол зацепления w при заданных числах зубьев колес зависит только от суммарного коэффициента смещения x.
Для нулевого и равносмещенного зацеплений x = 0.
Тогда inw = in; w = =200
Для неравносмещенного зацепления х 0, тогда inw in, w .
При х > 0; > 0; w > .
