2.3.5 Определение угловых ускорений звеньев
Угловое ускорение звена 1 задано – ε1.
Определяем угловое ускорение звена 3 – ε3. Если известна тангенциальная составляющая ускорения любой точки звена, совершающего вращательное движение, то:
, (2.24)
где ri - расстояние от i-той точки до центра вращения звена.
В нашем случае:
Для определения направления ε3 переносим с плана ускорений в точку С плана механизма и определяем, в какую сторону вектор поворачивает звено 3 вокруг центра D. ω3 и ε3 направлены в противоположные стороны, следовательно звено 3 движется замедленно.
Определим угловое ускорение звена 2. Звено 2 совершает сложное движение. Раскладываем это движение на переносное и относительное. Тогда:
(2.25)
Здесь ε2 = 0, т.к.
,
а - переносное движение звена 2 поступательное вместе с точкой В.
,
Помещаем вектор в точку С плана механизма и определяем, в каком направлении этот вектор поворачивает звено 2 вокруг точки В.
Для определения направления углового ускорения любого звена необходимо вектор соответствующего линейного тангенциального ускорения точки звена перенести с плана ускорений в соответствующую точку плана механизма и определить, куда вектор ускорения поворачивает звено.
Используя планы скоростей и ускорений, построенные для ряда последовательных положений механизма можно получить законы изменения кинематических характеристик точек и звеньев механизма.
2.3.6 Свойства планов скоростей и ускорений
На основании анализа планов скоростей и ускорений можно сформулировать следующие свойства.
Абсолютные скорости (полные абсолютные ускорения) точек механизма изображаются векторами, исходящими из полюса плана скоростей (ускорений). Векторы относительных скоростей (полных относительных ускорений) не начинаются в полюсах.
Изображения точек механизма, абсолютные скорости (ускорения) которых равны нулю, находятся в полюсе плана скоростей (ускорений).
Неизменяемой фигуре на плане механизма (звену) соответствует подобная и сходственно расположенная фигура на плане скоростей (ускорений).
Имея планы механизма, скоростей и ускорений можно определить:
а) абсолютные скорость и ускорение любой точки механизма по модулю и направлению;
б) относительные скорость и ускорение любой точки механизма по модулю и направлению;
в) угловые скорости и ускорения звеньев механизма по модулю и направлению;
г) характер движения любого звена или точки механизма (замедленное или ускоренное);
д) положение касательной и нормали к траектории любой точки механизма без построения самой траектории;
е) радиус и центр кривизны траектории любой точки механизма;
ж) положение мгновенного центра скоростей (ускорений) любого звена механизма.
Р ассмотрим свойства планов скоростей и ускорений по пунктам д, е, ж. Выделим звено 2 механизма (рис. 2.5). Вектор абсолютной скорости любой точки механизма направлен по касательной к траектории точки. Через точку L звена 2 проведем линию, параллельную абсолютной скорости VL. Это и будет касательная τ – τ в данном положении механизма к траектории точки L. Проведя перпендикуляр к τ - τ через точку L, получим нормаль n – n к траектории точки L механизма.
Определим радиус и центр кривизны траектории точки L.
Н ам известны модуль и направление вектора абсолютного ускорения точки L – aL.
П еренесем вектор aL в точку L плана механизма и разложим полное ускорение точки L на нормальное и тангенциальное, спроектировав его на нормаль n - n и касательную τ - τ.
Зная, что , определяем ρL – радиус кривизны траектории точки L:
(2.25).

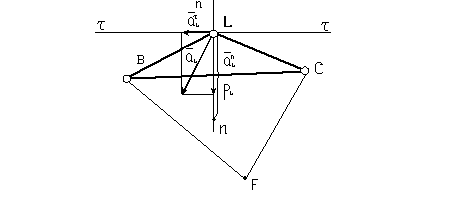

Рисунок 2.5 – Свойства планов скоростей и ускорений
Нормальное ускорение направлено к центру кривизны траектории. Отложив от точки L отрезок ρL определяем положение центра кривизны траектории точки в заданном положении механизма.
Определим положение мгновенного центра ускорений звена 2 механизма. Для этого воспользуемся теоремой подобия. Изображение мгновенного центра ускорений на плане ускорений находится в полюсе Pa. Абсолютные ускорения точек В и С механизма на плане ускорений изображены отрезками Pab и Pac. На плане механизма на отрезке ВС строим треугольник BCF подобный и сходственно расположенный треугольнику bcPa на плане ускорений. Точка F – мгновенный центр ускорений звена 2.
