11. Особенности устройства тмм-6
ТММ-6 установлен на более совершенную базу.
В комплект входит 6 машин.
С целью экономии средств введены только 2 мостоукладчика и 4 транспортировщика с мостовыми конструкциями.
Ширина преодолеваемого препятствия 17-102 м
Грузоподъемность моста 60 т
Глубина препятствия 5 м
Время установки 50 мин
Экипаж (1 машина) 2 чел
Скорость движения 25-30 км/ч
Запас хода 1100 км
Размер моста как у ТММ-3
Тема №9 (мостостроительные средства)
Назначение, общее устройство, ттх кмс-э.
Комплект мостостроительных средств КМС-Э предназначен для механизации строительства военных мостов на свайных и рамных опорах через средние и широкие водные преграды при скорости течения до 2 м/с. Строительство мостов может вестись как с одного, так и с двух берегов, как из готовых конструкций, так и из отдельных элементов при минимальной глубине водной преграды 0.5 м.
Штатная принадлежность - имв.

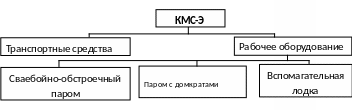

В состав комплекта входят:
1. Сваебойно-обстроечный паром, предназначенный для возведения свайных опор низководных мостов.
2. Паром с домкратами, предназначенный для возведении низководных мостов на рамных опорах, для подачи и укладки пролетного строения при строительстве мостов на свайных опорах.
3. Вспомогательная лодка ДЛ-10Н применяемая для
доставки по воде элементов свайных опор и перевозки личного
состава обслуживающих расчетов.
Четыре автомобиля ЗиЛ-131 для перевозки КМС: три понтонных автомобиля ЗиЛ-131 со специальными платформами для перевозки сваебойно-обстороечного парома, бортовой автомобиль ЗиЛ-131 для перевозки парома с домкратами, вспомогательной лодки и имущества.
Сваебойно-обстроечный паром предназначен для возведения свайных опор военных мостов. В состав парома входят:
• два носовых понтона;
• два малых понтона;
• два копровых блока;
• пять дизель-молота ДМ-240 (один запасной);
• четыре выдвижные межпонтонные фермы;
• обстроечный агрегат;
• съемная оснастка;
• электрооборудование( АБ-4-Т\230-М1-2шт.,копровые лебедки ТЭ 0,5ВЗ-Б-4шт.,два распределительных щита, аппаратура управления, фары и светильники для освещения .
Паром с домкратами предназначен для строительства мостов на рамных опорах, а также для подачи и укладки пролетного строения при строительстве низководных мостов на свайных опорах. В состав парома входят:
• две лодки;
• два навесных мотора;
• два телескопических прогона;
• механизм подъема и развертывания рамных опор;
• механизм подъема пролетного строения.
Вспомогательная лодка ДЛ-10 предназначена для доставки элементов опор к сваебойно-обстроечному парому и состоит из двух полулодок, смыкаемых кормовыми транцами с помощью сцепных устройств. В ее состав входят:
подвесной мотор "Вихрь" с приспособлением для навешивания,
катушка с канатом,
оснастка, включающая четыре весла с уключинами,
четыре банки, спасательный круг, черпак для откачки воды,
два причальных стропа.
